音箱耳機入門系列(1):音箱的基本構成
2023-12-05 10:16:43 3
關於音箱的定義，一直存在分歧。音箱這個詞，主要用於大陸地區，在港臺地區，被稱為喇叭，例如有源音箱被叫做有源喇叭。而喇叭，在大陸，卻又是揚聲器的俗稱，還泛指喇叭造型的樂器，例如嗩吶、長號、小號等。如果用查找音箱的英文單詞，會找到SoundBox這個詞彙，字面上的理解就是聲音盒子，與音箱的意思非常接近，但這個詞彙卻不是常用的，在英文中，音箱一般稱為Speaker，它也是揚聲器，它還包括說話、演說的意思。
大陸說的音箱，港臺說的喇叭，以及老外說的Speaker，所指的範圍並不是100%重合，但它們有個非常大的交集，這個交集即包括我們所認知的物體，即安裝了揚聲器的一個盒子，它可以是很龐大的也可以是很小巧的，可以是圓的也可以是方的。

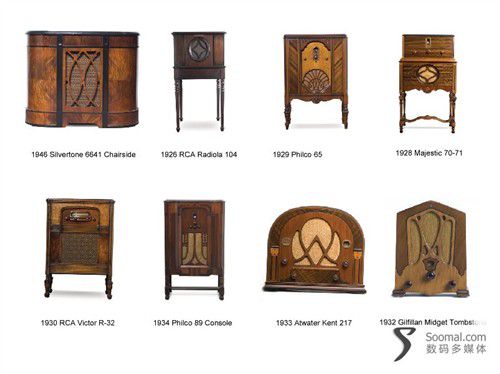

古老的音箱
因此，我們建議閱讀此系列時，應該拋開定義上的歧見。為了方便港臺讀者閱讀，Soomal的後臺程序會自動將「音箱」這個詞彙轉換成「喇叭」，而此時，您不應該認為嗩吶、長號、大號等都是我們應該討論的範圍。還有部分使用號角擴聲的設備，這種設備在英文中同樣被稱為Speaker，但它卻不是「音 箱」範疇中的內容，因此本系列文章均不會涉及。

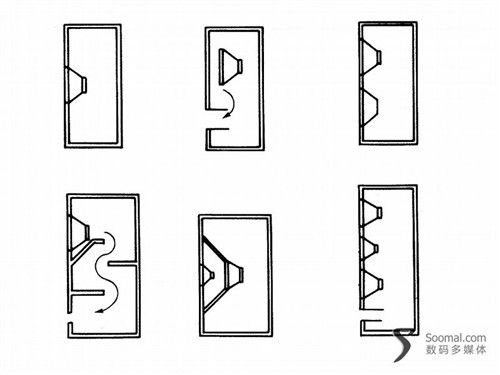

各種音箱的剖面示意圖
從20世紀20年代起，音箱誕生以來，其基本結構並沒出現過大的變化，這些古董級的產品，已經確定音箱的基本構成。
睿韻 Rhyme Acoustics MS88 音箱系統-無源音箱
不管什麼音箱，其基本構成是沒有大的區別的，當一個或者多個揚聲器被安裝到箱體中，就構成了發聲設備，而這個設備已經可以被稱為音箱了。這便是音箱的基本構成。這種簡單的結構依然一些產品採用，例如無源的全頻帶音箱。

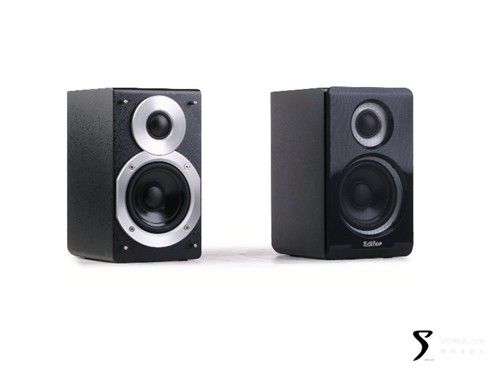

Edifier 漫步者 S20NT 立體聲無源音箱
銀黑款大黑鑽
當然，這也只是最簡單的音箱，而我們日常生活當中接觸到的音箱大部分要相對複雜點。大部分音箱採用雙分頻設計，即音箱同時使用了高音和低音揚聲器。
分頻器
大黑鑽-分頻器
Creative 創新 GigaWorks T20II 微型音箱-分頻器
為了讓高低音揚聲器能發出協調完整的頻段，設計師利用電容、電感等元器件的頻率阻斷特性，設計了濾波器，對信號進行處理，這種裝置被稱為分頻器。分頻器作用就是將信號分開後分別交由兩個（或多個）揚聲器同時發出，讓它們更好的工作。
上圖顯示的分頻器由電容電感組成，因此又被稱為容感分頻器。它在工作流程中，位於功率放大器後端，因此它也被稱為功率分頻。為了降低成本，有些音箱採用的是更為簡單的分頻裝置，例如只用一顆電容做簡單濾波，雖然簡陋，但也屬於分頻裝置的一種。

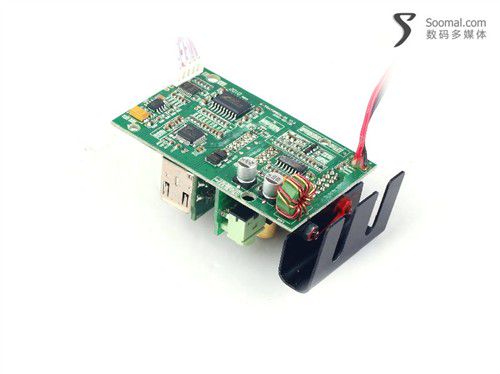

Bose MusicMonitor 微型音箱-功放模塊
Edifier 漫步者 M20 微型音箱-功放模塊
鸝之聲黑鑽雙子星Ultra Edition有源音箱-功放模塊
Creative 創新 GigaWorks T20 微型音箱 - 功放模塊
E-MU PM5 監聽音箱-功放模塊
Edifier 漫步者 M2 Plus 微型音箱-功放板
隨著集成電路技術的進步，功率放大器可以被設計得很小，不再需要單獨的外殼，因此產生了將功放模塊放入到箱體內部的設計，這種設計被稱為有源音箱。集成功放，並不是音箱必須的，但這是音箱發展過程中的重要變革，有源音箱也成為了當前音箱的主流形式。

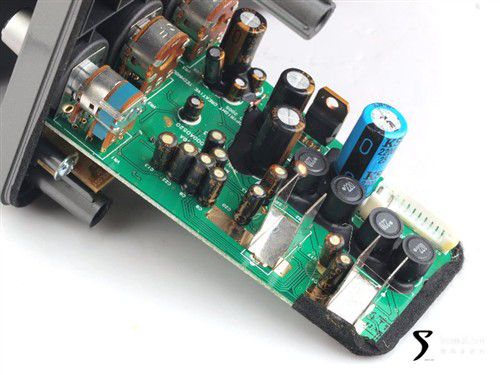

漫步者 Edifier R2000T 立體聲音箱 - 前級模塊
其位於側面板後，由於被膠水封死，無法拆卸，只能用這個角度拍攝。
3nod 三諾 N-45G 立體聲音箱-前級
大部分有源音箱的放大器分為前級與後級，前級主要作用是將輸入信號放大，然後再輸送到後級放大器進行功率級的放大。前級不是有源音箱必須的，不少音箱就採用無前級設計，例如著名的漫步者R1900TⅡ。
隨著銅價的持續攀升，一種取代傳統功率分頻器的設計被較為廣泛的應用，即電子分頻。所謂電子分頻，指的是信號分頻，它在流程中位於信號輸入到功放之間的位置。以雙分頻的立體聲音箱為例，立體聲信號被分成4路，分別對應4路功率放大通道以及4枚揚聲器。電子分頻器一般集成到了功放模塊當中，因此沒有獨立實體照片，目前大部分中高檔有源音箱多採用電子分頻設計。值得強調的時，電子分頻與功率分頻各有千秋，沒有絕對的優劣之分。
行文至此，音箱的構成基本清晰。音箱主要分為有源與無源兩種，箱體、揚聲器是它們共有的必須要的構成部分，差別是無源音箱沒有功放模塊，雙分頻或者多分頻依賴功率分頻器完成，而有源音箱可以採用功率分頻器和電子分頻器多種形式的分頻手段，在設計上更為靈活一些。
