    泡泡網顯卡頻道12月22日 最近留意顯卡新聞的朋友，都或多或少的聽聞了解影馳推出的兩款GTX460——影馳GTX460 WHDI和GTX460 無雙。不說可能不知道，其實兩款產品的本質是一樣的。

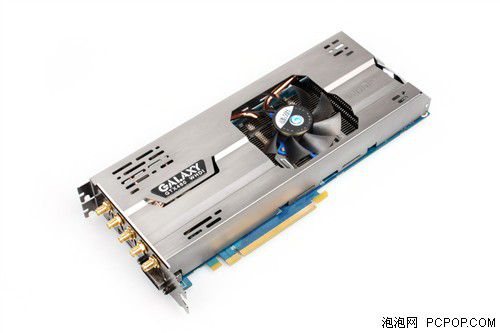

    影馳GTX460 WHDI是全球首款無線顯卡，通過搭載AMIMON公司提供的WHDI無線技術，這塊顯卡能讓方便用戶以無線方式連接PC和高清顯示設備。

    WHDI全稱Wireless Home Digital Interface，也就是無線家庭數字接口，是一種無線高清視頻傳輸標準，能以最高3Gbps的速度傳輸1080p/60Hz無壓縮高清節目。它工作在5GHz自由頻段，採用MIMO和OFDM調製，聯合信源信道編碼技術，覆蓋範圍超過30米，並且可以穿透牆壁，實際延遲小於1毫秒，此外還支持HDCP 2.0版本以上的版權保護技術。

    其工作原理可大致分為三個步驟。首先顯卡接收到的高清視頻源HDMI信號，通過mini PCI-E插槽與Amimon WHDI模組連接，通過解碼晶片對HDMI信號進行解碼，解碼成功後將信號傳輸到將信號通過ARM CPU發送到上層發射端中，通過五粒PA晶片進行功率放大，將信號傳送到顯卡背板的五根5GHz天線進行發射。

    信號通過影馳GTX460 WHDI接收器最後連接到高清晰顯示設備中。其安裝非常簡單，利用HDMI與發射端的HDMI連接，同時接收端連接功放、電視機或者其他高清設備，就可以開始享受這項高科技技術。

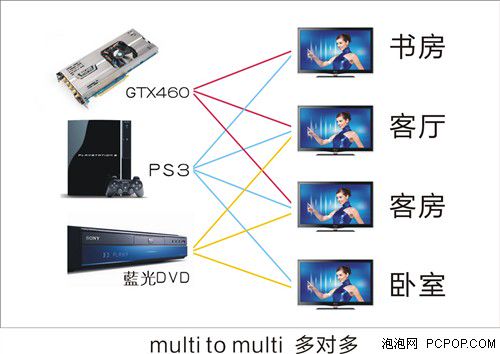

    數字無線影音技術，這是一個發展趨勢。 WHDI技術可以是用居家也可以用於舞臺布線，玩高清互動遊戲等等，應用範圍十分廣闊，將來還有進一步延伸的計劃。WHDI技術未來將會內置於許多高端高畫質電視機之中，國際上許多知名的企業紛紛支持，WHDI前途不可限量。影馳表示，在不久的將來，影馳GTX 460 WHDI將實現Multi To Multi多對多功能。換言之，只要家中配備了影馳GTX 460 WHDI、PS3、藍光播放器等視頻源設備，均能任意發送到家裡任何一個甚至幾個接收端實現視頻輸出。

    影馳GTX460無雙版採用了成本高昂的Vapor Chamber技術，這也是影馳GTX460無雙能做到Single Slot單槽超薄設計的秘密之所在。

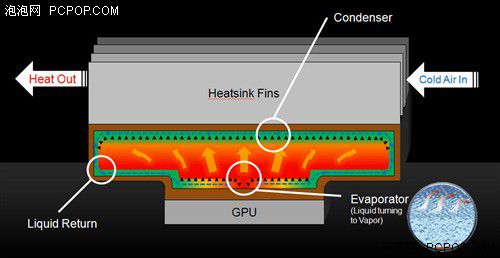

    Vapor Chamber（熱導板），工作原理與傳統熱導管一致，為以其封閉於板狀腔體中作動流體之蒸發凝結循環作動，使之具備快速均溫的特性，從而從而具備快速熱傳導及熱擴散的功能。

    傳統熱傳導模式為一維，而Vapor Chamber則是二維，使熱導板除了有將熱從熱源傳導至散熱區域的熱導管傳統功能外，亦具有快速熱擴散功能，在熱管理運用中，可將高熱通量的點，迅速轉換為低熱通量的面；此外Vapor Chamber以其較熱導管大的腔體空間及流體，使其較傳統熱導管有較大的最大熱傳量。

    GPU計算或GPGPU就是利用圖形處理器（GPU）來進行通用科學與工程計算。在2006-2007年間，英偉達（NVIDIA）推出其叫做「CUDA」的全新大規模並行架構，由數以百計的處理器核心組成，這些核心能夠協同工作，共同完成對應用程式中數據集的處理。

    Fermi為最新的CUDA架構，專為科學應用程式而進行了優化、具備諸多重要特性，其中包括：支持500 gigaflop以上的IEEE標準雙精度浮點硬體、一級和二級高速緩存、ECC存儲器錯誤保護、本地用戶管理的數據高速緩存（其形式為分布於整個GPU中的共享存儲器）以及合併存儲器訪問等等。

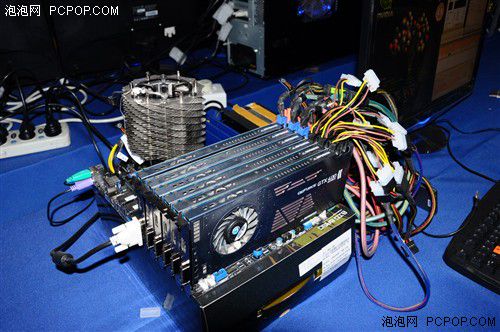

    GTX460 GPU為Fermi家族的性能功耗比非常好的的GPU，採用多張影馳GTX460無雙組成的平臺，配備7GB高速GDDR5顯存，具備2352個CUDA核心，擁有媲美超級計算機的計算能力。

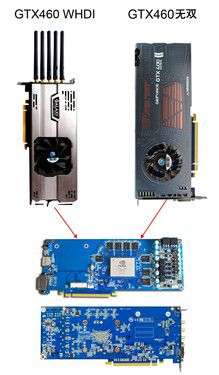

    細心的朋友可能會發現，影馳兩款產品的PCB都是同一個模組。據影馳產品經理周錫健先生介紹，「如果一款PCB可以做出很多革命性的產品，那麼這款PCB本身就是革命，WHDI和Razor無雙都出自同一個PCB。容許我賣個關子，在這款PCB上， 我們還會有革命性的產品出來，那將是模組塊設計的極致表現。
」

    就以這款PCB為例，6層長板PCB，在電氣性上更為優秀，擁有更大的空間建立不同的技術模組，板中內層注銅，可以將顯卡的熱量均勻的散布，並且CHiL數字供電方案，適用於GF104乃至往後的產品。猶如WHDI，可以整合其他廠商的技術模組，提高自身顯卡的優勢。GTX460無雙採用此PCB，注重其PCB的電氣性和散熱性，而GTX460 WHDI採用此PCB，是注重其空間排布，更好地添加WHDI技術模組，因此在同一配置上，要做到差異化中創造獨特性，影馳的產品模組化是做得非常成功。

    顯卡行業競爭激烈，不僅要求物美且價廉的產品提高競爭力外，產品設計上更要力求創新，將模組化設計帶入PCB中，結合自身產品的特點，將其他的技術模組融入顯卡中，實現完整的用戶方案。除了PCB，影馳今年推出的可拆卸風扇，今後也許會走上模組化設計，不同TDP的顯卡搭配不同的模組風扇。在顯卡理念上，結合產品創新和模組化設計，影馳將會走得更遠。■
