（PS:曝光的產品為工程樣品，某些元件甚至為手焊，因此不代表正式上市產品做工和品質！）

    ● 大家來找茬

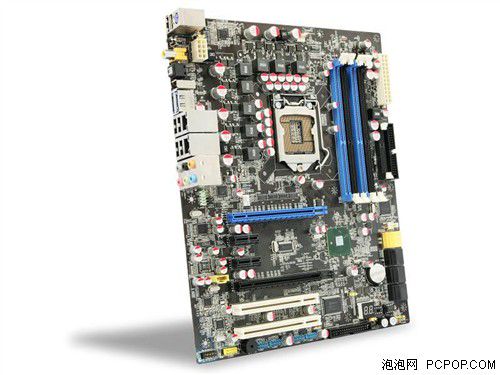

    從主板的設計風格上來看，不論是晶片的布局，還是產品設計、用料的風格上看，盈通X58和P55主板，在風格上還是有很多的相似度的。雖然接口不同，晶片組的布線不同，細微之處還是能體現出差異來。


雖然擺放位置不同，但是細微之處還是有幾分相似，我們一起來找「茬」

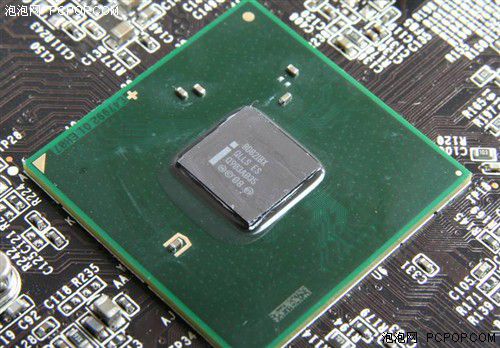

Intel的未來的中端主力P55，從面積上來P55看非常小。P55晶片不再內置內存控制器和PCI-Express控制器，大部分功能和南橋整合起來，主要負責系統的I/O等功能


而藍派的X58則是有著很突出的區別，雙晶片設計未來是Intel高端的趨勢？


盈通P55主板的供電方案。完整6+2相，共8相供電。其中CPU核心為6相，內存控制器和PCI-E控制器需要額外2相供電。而

    P55主板的內存部分盈通也設計了獨立的內存供電方案。支持雙通道DDR3 1600內存。而這款X58主板的支持三通道DDR3內存，最多支持兩組三通道共計六條內存，以目前單條最大容量4GB來算，最高容量可達24GB。也正是因為內存插槽多達六組，因而給X58主板的布線提出了更高要求，也使得主板PCB變得十分擁擠。

    這款P55主板是否也能支持SLI和交火呢？暫時還無法得知，從外觀的配色上看，支持雙卡x8還是可能會實現的。

    X58是首款能支持SLI技術的Intel晶片組，但SLI並非標配，需要通過NVIDIA的認證併集成相應的認證代碼。盈通藍派X58就是通路品牌當中為數不多的支持SLI的主板，因此該主板在顯著位置打上了NVIDIA SLI的Logo，容易讓人誤以為這是款NVIDIA晶片組主板。
