接受最嚴酷的考驗！泡泡電源動態測試
2023-12-08 05:14:24 2
泡泡網機箱電源頻道1月14日 在經過一段時間的摸索，我們初步定下了電源動態負載的測試方法。其中動態負載中我們按如下方式設置參數。
電流的上升和下降斜率都為1A/uS，動態變化的頻率設置4種，分別為200Hz、2000Hz、5000Hz、10000Hz。這個頻率是指列表中狀態從A變化到B的速度。
以400瓦電源跑10000Hz的動態測試舉例，電源負載從90瓦升至265瓦，再從265瓦降到90瓦，在1秒內共完成這樣的動作1萬次。
細心的玩家會發現我訂製的跳變幅度沒有Intel電源規範中那樣嚴格，但相距也不是太遠，這樣做主要還是因為心疼這套設備……

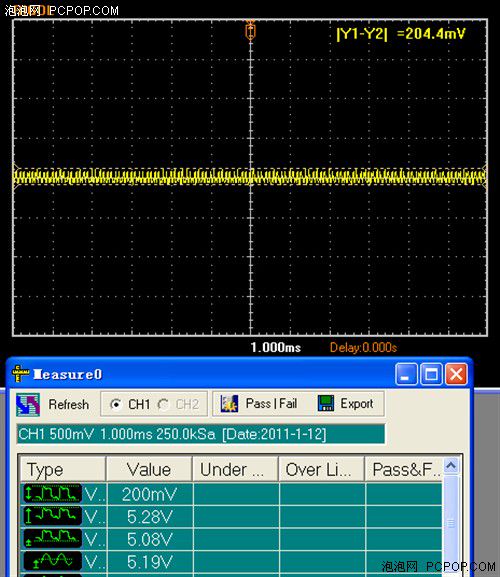

10KHz動態負載下 5V輸出
測試時使用示波器直流耦合方式查看電壓的絕對值，並且測量動態負載跳變過程中各路電壓的Vmax-Vmin。這個數值越小說明動態過程電壓穩定性越好。
如何看懂動態負載測試圖

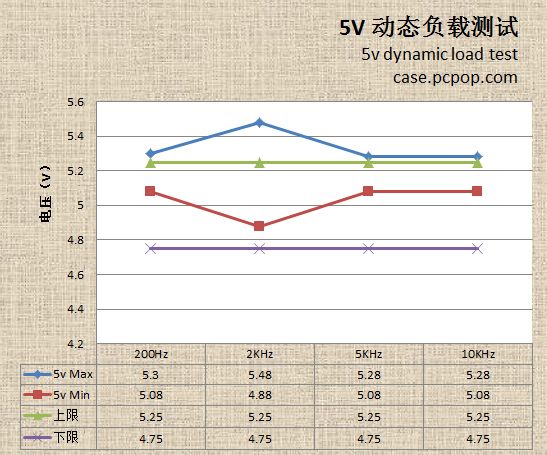

動態負載測試圖
圖中一共四根線，綠線和紫線是此路輸出電壓的上下限，藍色線（測試最高值）和紅色（測試最低值）線不應該超出上下限的區域。但圖中可以看到，5V輸出的最高值在200Hz、2000Hz、5000Hz、10000Hz四種動態頻率下都小幅超標了。
我們暫時只考慮12V、5V輸出的動態性能，這主要受設備的限制，而且在當前平臺使用各路供電的情況看，3.3V對系統供電的需求越來越小，也許之後我們也會把3.3V輸出的動態加入測試。■
