超越同級450瓦！航嘉新版R85電源拆解

2023-12-09 03:13:06 2

    泡泡網機箱電源頻道8月2日 在上一篇《航嘉 新版R85電測試》中我們大致了解了這款電源的轉換效率、電壓穩定性、紋波抑制、交叉負載等性能。這一篇中我們來看看新版R85的內部結構。

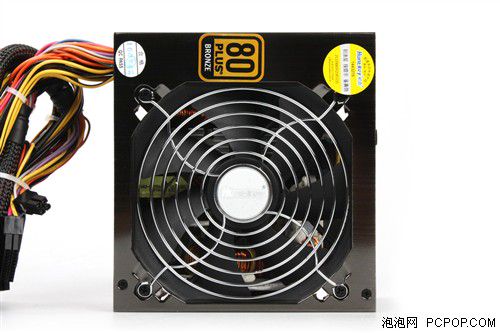

航嘉 新版R85電源

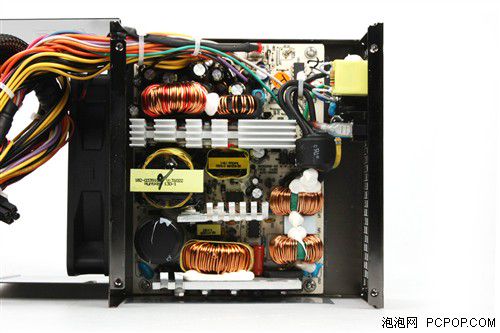

內部整體結構

    這款電源採用了主動式PFC+CM6802控制雙管正激+3.3V單路磁放大的設計。如果您看過《》這篇文章的話會發現新版R80和新版R85採用了同一套設計方案。

一級EMI濾波

    電源在交流電輸入口設置了一個X電容和一對兒Y電容地線接電源外殼，火線領先套好磁環濾掉GHz等級的高頻雜波。

二級EMI濾波

    剩下的EMI濾波都做在了主PCB上，包含兩個共模電感，一對Y電容，一個X電容，一個浪湧吸收元件，一個保險管。這款電源在EMI濾波部分做工剛剛好，沒有偷料。這在國內廠家450W電源中難得見到。
