待機時轉換效率88% 未來電源發展方向
2023-12-09 03:24:02 1
泡泡網機箱電源頻道11月10日 電源評測中我們總是測試輸出時的性能表現和轉換效率，隨著環境問題越來越多受到關注，用電器在待機或者小輸出時的轉換效率也越來越多收到重視，比如年初時就我們就測試過符合歐洲Eup lot6指令的海韻的一系列電源，這個指令就要求用電設備在待機狀態時的功耗不得超過1瓦。
而我們今天要看到的是一款待機功耗不超過0.1瓦的待機電路解決方案，不知道這樣性能水準的電路什麼時候可以在PC電源中見到。Power Integrations公司宣布推出使用其新近發布的TOPSwitch-JX IC產品系列設計的兩款全新待機電源參考設計。

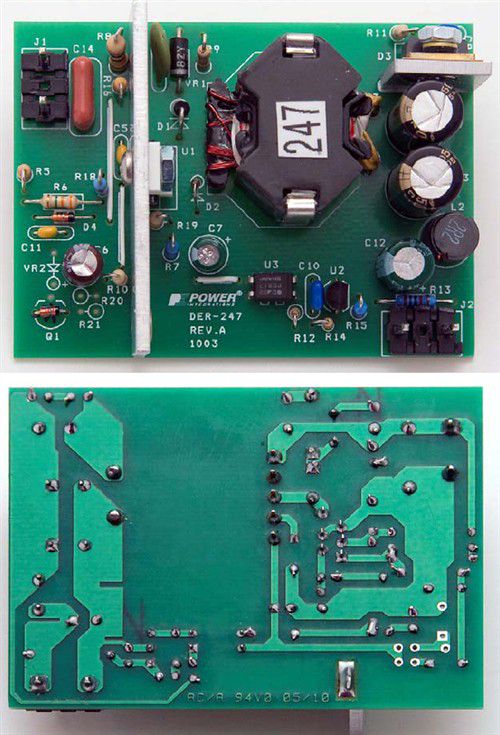

實際電路實現
TOPSwitch-JX器件採用多模式控制，不僅可降低電源待機功耗，還能在整個工作負載下實現最高效率。新的參考設計非常適合那些要求滿載效率達到90%以上，以便輕鬆滿足嚴格能效標準的應用，這些標準包括80 PLUS? Gold或Silver PC規範、EuP Lot 6待機標準以及美國加州新的電視機功耗要求。

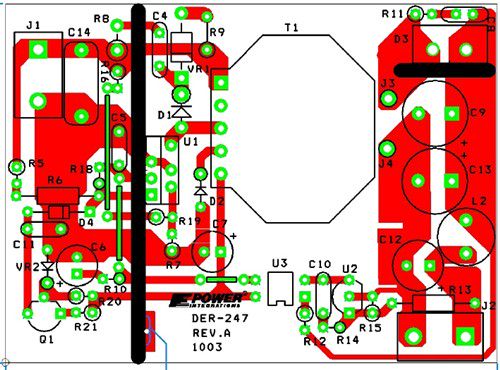

PCB圖
DER-246是一個通用評估平臺，它介紹的是一款基於TOPSwitch-JX TOP265EG設計的PC待機電源，該電源的工作輸入範圍為110 VDC至400 VDC，輸出為12 V, 15 W，效率超過91%。DER-247基於TOPSwitch-JX TOP264EG設計而成，它所介紹的電源適用於類似的應用，其工作輸入範圍為110 VDC至400 VDC，輸出為5 V, 10 W，效率超過87%。對於電視機和其他消費類產品來說，這些設計在輸入功率僅為100 mW的情況下可提供20 mW的輸出功率。

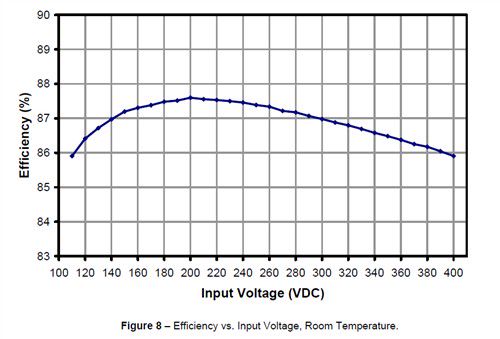

不同輸入電壓下滿載時轉換效率變化
在200V輸入附近此模塊的轉換效率最大，這也正好對應不少國家的市電。
20瓦輸出時具體效率值

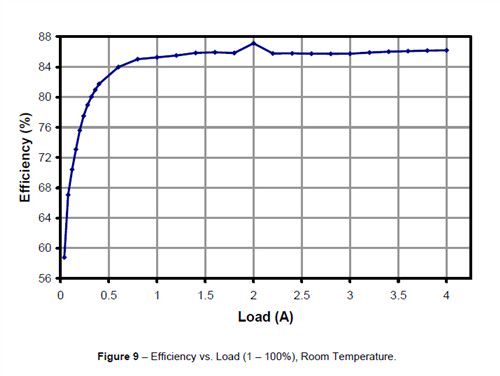

380V輸出下電流從0-4A負載變化下效率
TOPSwitch-JX產品系列由16款高度集成的電源轉換IC組成，其內部均集成有一個725 V功率MOSFET，適用於設計反激式電源。新型TOPSwitch-JX器件採用多模式控制算法，可提高整個負載範圍內的功率效率。由於在滿功率下工作效率較高，因此可減少正常工作期間的功率消耗量，同時降低系統散熱管理的複雜性及費用支出。在低輸入功率水平下，高效率還可使適配器的空載功耗降至最低，增大待機模式下對系統的供電量，這一點特別適用於受到能效標準及規範約束的產品應用。
在Power Integrations給出的設計參考中詳細的給出了BOM表和各項性能測試，感興趣的網友可以繼續深挖。
