漸顯高端身影!先馬白金電源發布(下)
2023-12-09 07:36:45
泡泡網機箱電源頻道8月18日 上午我們在《》看到了先馬Forza700瓦80PLUS白金牌電源的外觀,下午我們看到了實物,先馬為了讓我們看得更清楚,甚至把半成品料件也拿出來展示。
先馬的前臺
開誠布公的座談會
先馬的幾位負責人跟我們聊了半小時,主要想聽媒體對產品和推廣上的意見,先馬的吳總特地說到了黑魅450的80PLUS標準的問題,近距離接觸他們的當初的想法時才知道有時廠商並不是有意要做小動作,而是對整個市場環境和評價體系缺乏了解,當有媒體提出後非常重視這種隨意帶來的負面影響。這種情況就好像你和朋友並排站在德國地鐵的扶梯上,而本地人會覺得這樣妨礙了別人的通行,這主要涉及到做高端產品的意識。

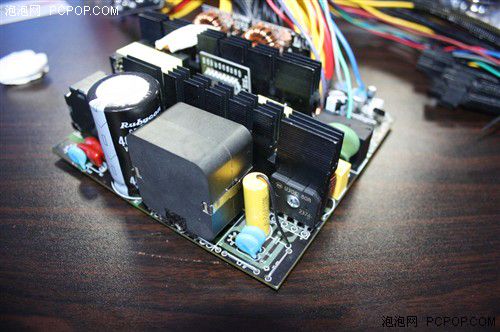

Forza700瓦實物
我們近距離拿到了白金牌的實物,大致的布局是傳統模式,高壓元件低壓元件分別佔兩條散熱片,中間是變壓器。PFC電感肯定是特殊型號,開窗比一般磁環繞線的電感要大,對效率肯定有好處。
CM6901的板子,和二次側散熱片靠得有些近
線材接頭的情況
這根也用16AWG,誇張
線材的根部悲劇的包了起來,測試時免不了要撕開,破壞整體美感。仔細看了線材,大部分都是16AWG規格的,就連5Vsb的也用了16AWG,真是捨得下料。
一次側是470uF 105℃紅寶石的電容,二次側的電解電容都是日系紅寶石的,固態電容也都來自日化。其中有一張小PCB上並聯了9枚470uF的日化固態電容。只不過這張小板離二次側散熱片很近,能分開一些對散熱肯定更有利。擁擠的情況在特殊型號PFC部分也存在。

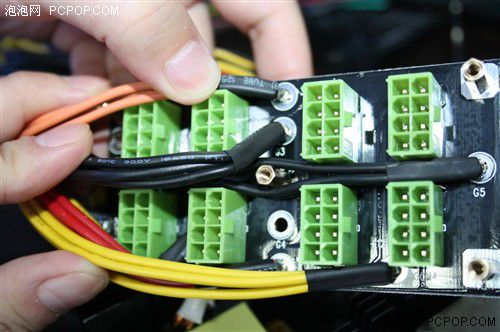

模組化接口板的情況
線材輸出的做工細節
模組化輸出接口的線材根部也都箍了金屬環,套了熱縮管,這種做法在一些高端臺系的電源中都不多見。輸出側的線材也很規矩。
