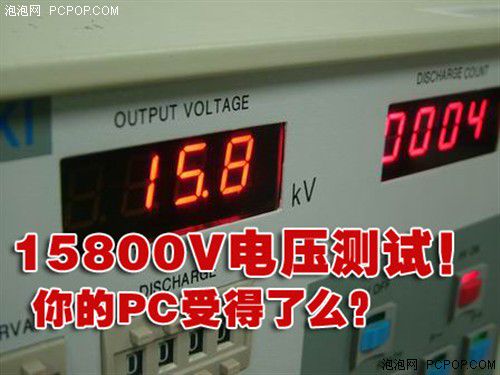

二案例五套方法 15000伏電擊主板實戰

2023-12-09 01:04:47 1

    臨近下班的馮立（化名）略顯疲態，不時摘下眼鏡狠狠地揉揉眼眶。儘管如此，面對鏡頭他依然有些失去焦點，遊戲中的機器經常遭遇突然黑屏的事情，讓他頭疼。

    靜電問題，一定是你忽略的。當我們在網絡上搜索關於主板防靜電的設計時，很遺憾的是，相關信息寥寥無幾，這樣一個看似過於細節的設計，往往被很多人所忽略。2007年4月3日，我們收到這位馮立（化名）的讀者求助，他講述遊戲過程中，電腦無辜死機的問題，之後的半個月，一位讀者再次向我們投訴，電腦因USB接口設備導致死機的問題。在多方求證以及實驗後，問題得到解決，然而碰巧的是，他們都遭遇到了類似的靜電問題。

    在前後半個月的時間裡，靜電的問題，接二連三。

    在看到兩個實際案例之前，我們首先回顧一下，當年的「靜電門」事件。

● 經典回顧：ICH5南橋「靜電門」事件

2004年12月7日，某一線品牌主板發生因南橋燒毀而遭客戶投訴。

    問題描述：2004 年11 月開始至2005 年第14 周Intel供應的南橋，因某一線主板的ESD(防靜電保護)較低，導致使用INTEL ICH4/ICH5的主板經常性出現USB 接口無效或燒毀的情況。

    1、燒南橋的事故從2004年5月開始出現，到10月大量發生。
    2、集中在Intel的ICH4和ICH5。
    3、起因絕大多數是使用USB設備，如：DV，攝像頭，移動硬碟，U盤，MP3，印表機。沒使用USB設備的極少數。
    4、過程：正常使用中突然死機，重啟不亮；插拔USB設備時死機，重啟不亮。
    5、各品牌主板都有燒南橋的問題。

    調查結果：根據主板廠商檢測結果顯示，主要原因是主板的防靜電設計較小，主板廠商沒有在主板上設計相關的保護電路，當在反覆多次插拔USB 設備時，由於插拔瞬間的靜電過大，從而導致了主板南橋控制的USB 控制晶片失效或南橋燒毀。此外不符合規格的劣質USB設備更是促成南橋燒毀的催化劑。

    當年轟動一時的ICH5南橋燒毀事件，現在回憶起來依然有些後怕。只要有過親身經歷的讀者一定深有體會。當時，865全系列以及875全系列的ICH5南橋設計都有存在不能很好防靜電的BUG，在使用時不放掉接口的靜電，直接使用，就有機會導致報銷主板。

    電腦遭受靜電傷害，很多人可能認為離自己還非常遙遠，然而，下面的兩位網友的遭遇，再度引發了我們對於此類問題的思考。最後，我們還對近年來在靜電保護方面一直有較大貢獻的頂星主板的研發工程師，進行了諮詢。精彩依然延續。
