30公斤電子秤線路圖維修（電子秤的維修24）

2023-04-13 00:00:46 5

一臺一噸的唐山電子秤，儀表被車壓壞，但是市面上很少能找到唐山的儀表，只有別的廠家的產品。而別的廠家的儀表都和秤體發射器相配套的。這樣的話，要換儀表只好是把原來的秤體的發射器也要換新的。

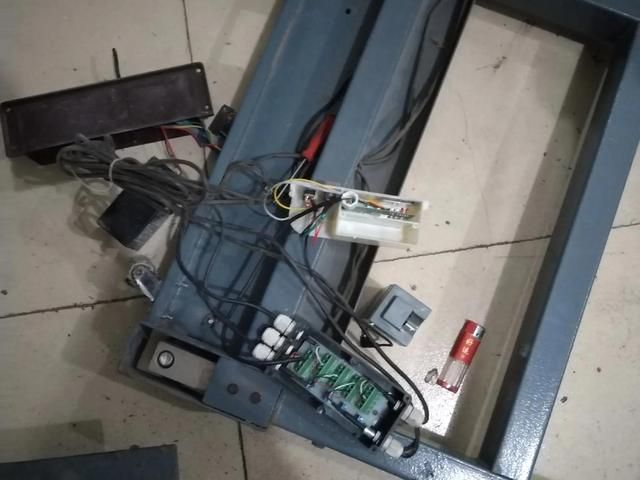

換秤體發射器的時候，發現主線往接線盒裡連接的時候，總是連接不好。

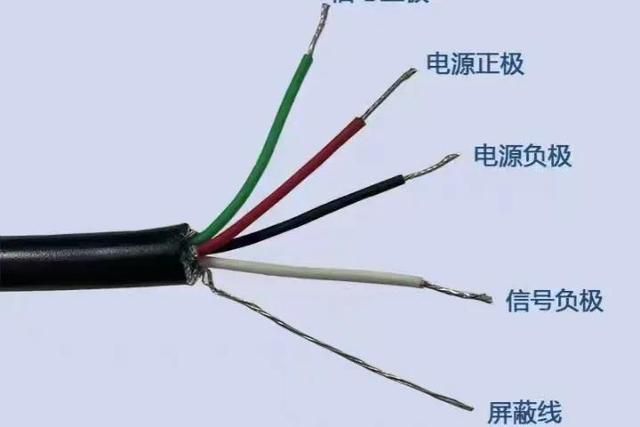

一般電子秤連接儀表的四根主線， 紅黑綠白分別是電源正和電源負，信號 與信號負。接線盒的主線連接的時候，要和四個傳感器四根線顏色的順序一樣就行。但是這臺唐山電子秤主線的顏色順序連接和四個傳感器四根線的顏色順序不同。導致傳感器的信號傳不到儀表。

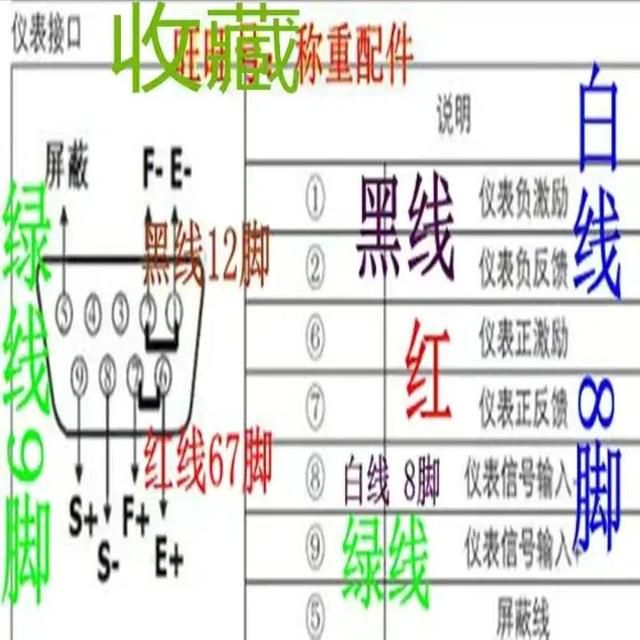

一般情況下，儀表的根主線分別是：激勵E 電源；激勵E-電源；輸出信號S ；輸出信號S-；屏蔽線接地AGND。E和-E就是接黑線和白線。S和-S就是接紅線和綠線。然而由於儀表廠家的不同，各個廠家對輸入信號的接口定義不同而不一樣，因此電子秤儀表根據廠家不同，型號區別，其接線方法也有所不同：

比如：XK3190-A1 ：9芯，1激勵電壓負，5屏蔽，6激勵電壓正，8信號負，9信號正

XK3190-D9：9芯，1電源補償負，2電源負，5屏蔽，6電源補償正，7電源正，8信號負，9信號正

XK3100-A2：5芯，1激勵電壓正，2激勵電壓負，3信號正，4信號負，5屏蔽

XK3150（W）:5芯，1電源正，2電源負，3信號正，4信號負，5屏蔽線

XK315-A6：9芯，1激勵電壓正，2反饋電壓正，3屏蔽，4反饋電壓負，5激勵電壓負，7信號正，8信號負。

這些要看儀表使用說明書，進行不同的接法。

這臺唐山電子秤換完儀表和發射器以後，總是標定不準，以為傳感器也損壞了，但是清楚的記得換儀表和發射器之前，用舊儀表稱量的時候，很準的，也不變數。最後把接線盒打開，重新查找原因。

發現第三個傳感器四根線連接的時候，由於沒有仔細檢查，結果白線隔著一個連接點進行了連接。

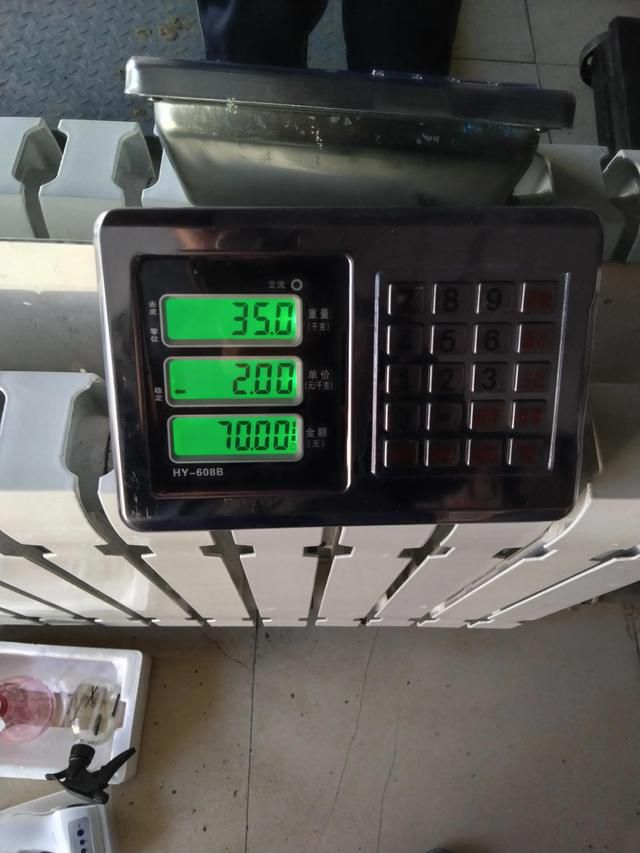

重新連接，重新標定，電子秤恢復正常，能正常使用。
