南山tws耳機點膠（TWS耳機的點膠問題怎麼破）

2023-04-12 23:36:09 1

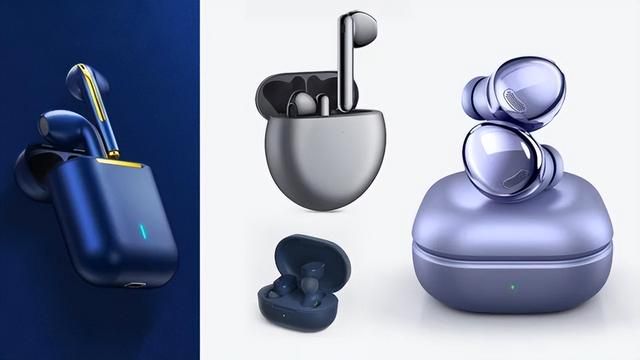

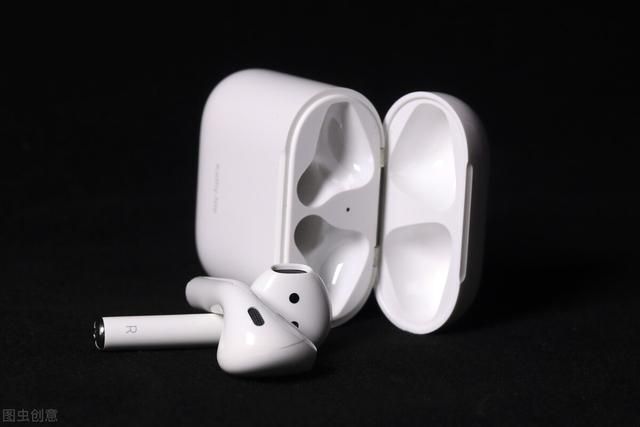

TWS藍牙耳機也稱真正無線立體聲耳機，英文全稱True Wireless Stereo。當前，它憑藉低延遲連接、降噪效果以及音質方面的提升，得到越來越多的用戶青睞。據Counterpoint數據顯示，2020年全球TWS耳機出貨量為2.33億副，同比增長85%；2021年TWS耳機的出貨量達到3.1億副，同比增長33%。而近幾年，藍牙耳機廣泛普及的市場現狀下，頭部品牌的產品更是在技術上持續迭代革新，用更高難度工藝，保持品質與性能的引領。

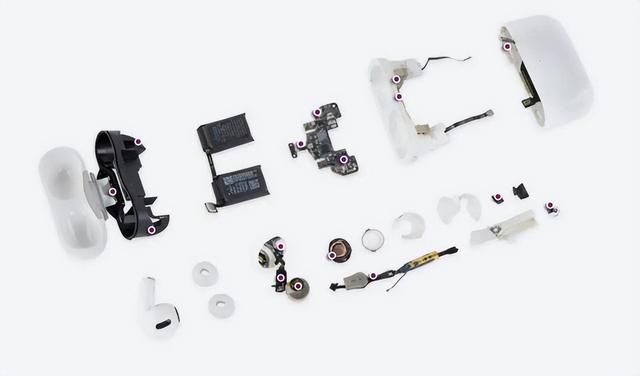

點膠工藝作為其重要的組裝工藝，也被眾多廠家廣泛應用在形式各異的TWS耳機生產中。TWS耳機而因其無線設計，需要在本來就小的有限空間裡裝入最多的功能模塊和最大化的電池體積，這種要求就導致無線耳機內部零部件設計精密，組件結構小巧。且對防摔、抗振能力要求也異常嚴格。

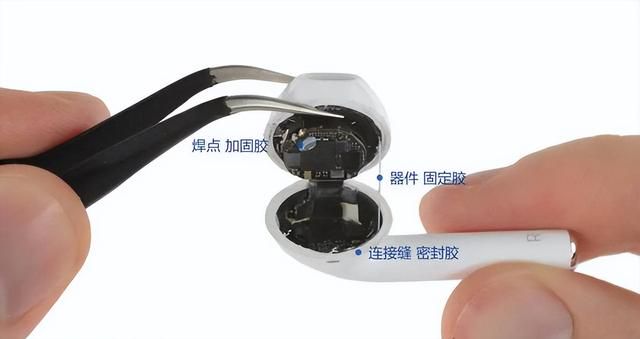

這對點膠的要求就非常高，需要採用自動點膠機實現不同規格的精微點膠，滿足三維空間結構的TWS耳機點膠加工的技術要求。通過對產品結構件進行密封，從而達到防水防塵的作用，大大提升產品的壽命。

02.

TWS耳機點膠工藝的難點

01 點膠路徑複雜

TWS耳機體積很小，長高都在20-30毫米左右，與手機平直的機構設計不同，TWS耳機外形小巧圓潤。例如常見的盒裝藍牙耳機，其底部plug部分外徑約5~7mm,而內徑通常不足4mm，且內部精密元件多樣，結構複雜。點膠工藝與路徑尤其複雜，如plug縫隙填充，需要在一個坡面的頂端背後一個0.25mm寬的弧形縫隙內均勻填入膠水,且內部填充充盈且不允許溢膠，節拍要求≤1s。

02 控膠要求高

此外膠量的一致性也會直接影響產品的品質。TWS耳機對於膠量控制要求很高，比如上面講的plug縫隙填充，在每個均勻不一的縫隙內準確地填充1.68mg膠水，膠重精度±3%。為達到這樣的標準，這一環節的工藝對點膠機的精度、速度及穩定性均提出極高要求。

03.

希盟精密點膠解決方案

客戶是一家專注於連接器的研發、生產和銷售的精密製造平臺型企業。在此次項目中，是作為TWS耳機產業鏈中遊的整機製造和封裝的ODM/OEM 廠商，對接的某全球頭部終端廠商的TWS耳機組裝訂單。

作為全球頭部企業的製造供應商，客戶對產品的把控非常嚴格。在選購點膠機時，對點膠機的產品性能、品質把控極為謹慎。前後對點膠機的速度精度、穩定性、點膠效果、節拍速度等多方面性能先後進行了多次測試。最終，希盟科技突出的一站式技術研發生產服務及先進的解決方案設計能力，得到客戶青睞，並選擇導入希盟Fit10多軸平臺多功能點膠系統來完成藍牙耳機的plug縫隙填充點膠。

Fit10多軸平臺多功能點膠系統擁有基於算法的智能控制系統，搭載海量工藝應用資料庫，出眾的智慧點膠能夠滿足客戶的品控要求。

此外，希盟以多年積累和掌握的製造經驗和工藝，配合客戶針對此高複雜點膠項目，實現從無到有的解決方案。在加強產品性能、提升技術研發的同時，也在持續加強服務建設，步步深入，根據客戶的需求，創新設計點膠工藝，以縫隙填充進行熱固膠密封，為此項點膠流程提供了完美的數位化解決方案，實現精控膠、低不良、高產能。

TWS耳機點膠工藝

Fit10多軸平臺多功能點膠系統可廣泛應用於TWS耳機的生產流程。主要工藝有：

● TWS耳機主板底部填充工藝，實現Underfill精準點膠的同時確保重力晶片不接觸膠水。

● IR距離傳感器與CAP密封點膠，確保高品質封膠及補強效果。

● MIC Mech密封點熱熔膠，實現精準填充密封點膠。

● 測試板防水膠塗覆及熱固化，實現高效防水，達到IPX4級別。

● CAP Flex四周點RTV膠，實現緊密粘接。

● Driver磁鐵環形PSA點膠，確保與測試點間精準粘接。

● CAP內圈點熱熔膠，確保CAP與Driver聲學組件高品質粘接。

● Driver外圈點熱熔膠，粘接CAP與HSG的同時，實現保壓後不溢膠。

● Slab點膠，確保HSG與Slab精準粘接，不溢膠。

04.

希盟解決方案的優勢

在這個項目中，希盟Fit10多軸平臺多功能點膠系統在精密點膠，解決溢膠、散點的優勢非常明顯，有效提高了良品率。且無論是節拍還是品質方面，Fit10多軸平臺多功能點膠系統的應用無疑提高了客戶企業產線的自動化程度，並高效、高品質地幫助客戶完成該項工藝。

● 為滿足1.68mg精準的膠量控制，並將誤差控制在3%以內。Fit10採用稱重膠量補償，充分保證產品膠量的一致性，高於常規精微點膠工藝要求5%的誤差標準。

● 基於產品組裝的不穩定性，採用單次抓取雙MARK定位功能，精準抓取，保證點膠位置的準確性。

● 階梯陣列功能，由於在不水平的曲面做弧形點膠，我們需要給它一個角度。進而針對此項目開發階梯陣列功能，在18×6的矩陣上以一定坡度呈階梯狀進行精微點膠，完美解決生產工藝難題。

● AOI搭配UV光源檢測，檢測斷膠、缺膠、溢膠、散點等，實現微米級自動檢測和定位，對細微瑕疵幾近零漏檢。

當前，該項目解決方案已獲得品牌方的高度認可，並廣泛推廣到該品牌位於國內其他城市的各代工產線。而TWS耳機市場上中下遊產業鏈業已趨向成熟和完善，行業將進一步向頭部手機廠商集中。在這樣的紅海市場下，技術為王才是硬道理，精密點膠工藝也將繼續扮演著重要角色。

TWS組裝匯集了FATP的經典高難度應用，而其中精微空間、複雜路徑下的PLUG縫隙填充更是刷新了精密點膠技術高度。除了TWS耳機外，希盟Fit系列多軸平臺多功能點膠系統憑藉高精密、高穩定以及智能檢測的優勢，已廣泛應用在手機、手錶、平板電腦、電子儀器儀表、車用傳感器等電子產品的密封、組裝等FATP製程，進而為客戶創造價值，助力自動化升級。
