鉗形電阻表怎麼測量接地電阻(根據不同場合選用鉗形法和地樁法測量接地電阻)
2023-04-12 01:01:47 1
接地裝置的作用主要是為了人防止遭受電擊,防止雷擊使設備和線路遭受損壞,防止靜電損害和保障電力系統正常運行。接地裝置由多部分組成,測量各部分接地電阻的方法及測量儀器也有所不同。詳情可參考我們之前講到的""。今天就講講如何選用合適的測量方法和儀器測量接地電阻。

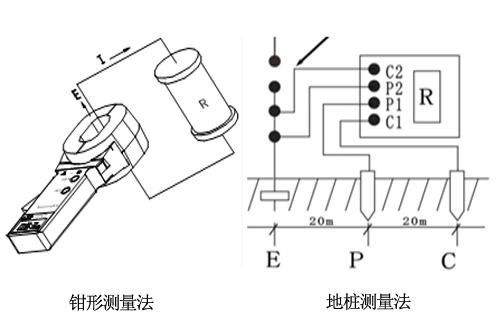

原理分析
鉗形法:通過鉗口部分的感應線圈測得迴路電阻。電壓線圈提供激勵信號,並在被測迴路上感應一個電勢E。在電勢E的作用下將在被測迴路產生電流I。鉗表對E及I進行測量,即可得到被測電阻R。這種方法應用於多點接地系統
地樁法:直接打入地樁通過導線連接形成迴路直接測得迴路電阻。經過輔助接地極C和被測物E組成迴路,與被測物上產生交流壓降,再經集成電路,應用DC/AC變換技術測得接地電阻
適用場合比較

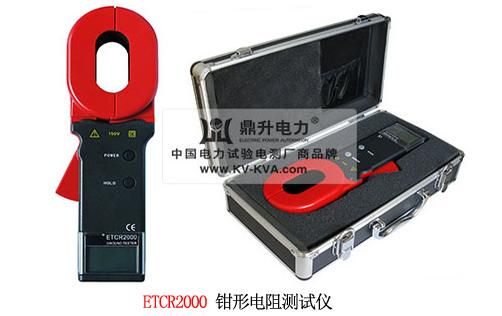

隨著城市建設的發展,被測接地物的周圍找不到土壤,全被水泥所覆蓋。即使有綠化帶,由於距離的原因在大多數情況也難以用地樁法測量。遇到這種情況我們應選擇鉗形電阻測試儀測量,前提是多點接地時。如輸電線路杆塔接地,通信電纜接地等這種多點接地系統時,因需要多次測量工作量較大,鉗形法比地樁法更高效。

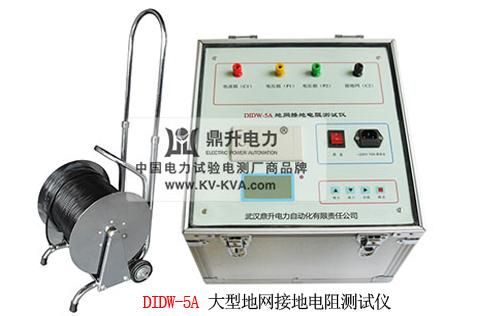

但是對接地裝置接地電阻精度有較高要求的話。建議還是使用地樁法。因為地樁法是對接地電阻直接測量,而鉗形法是通過感應測量。相對於測量結果地樁法更接近實際阻值。如測量地埋地網這種情況,由於接地物是單點接地,接地點之間沒有形成迴路。所以鉗形法無法使用。這是我們可採取地樁法用大地網接地電阻測試儀對其測量。
通過以上論述,根據現場條件確定採用哪種測量方法。如還有疑問可聯繫我們,如果有條件也可兩種方法都採用,進行互相比較,力求做到測量數據準確、可靠。
