圖紙上孔深符號（機械圖紙每日一符）

2023-04-12 05:15:39

鍃平孔(Spotface)通常用於非加工面有連接要求的時候，如螺栓、銷軸等。置於圓柱直徑尺寸之前且中間無空格，由於是圓柱要素，故後面跟直徑符號Ø。

圖紙標註

釋義

當規定鍃平孔的直徑時，可規定孔的深度（可標註深度符號）或剩餘材料的厚度。如果深度與剩餘厚度都未標註，則需將鍃平孔加工到能夠使鍃出的平面可滿足指定直徑所需的最小深度。

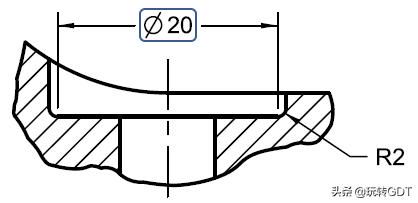

在適用的情況下，可以為鍃平孔標註倒圓角半徑，如上圖R2。需要注意的是，鍃平孔直徑是整個平面上的距離，並不包括指定的倒圓角尺寸。

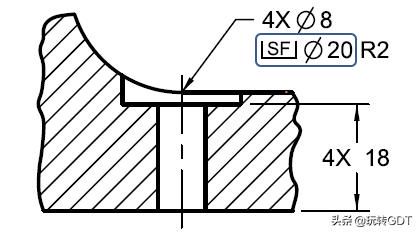

在之前的GD&T老標準中，鍃平孔與沉頭孔使用的是相同的符號。現在，為了區分，鍃平孔符號則在沉頭孔符號上加了兩個字母"SF"。
