自攻釘尺寸孔位對照表（一個圖表直觀清楚告訴你沉頭自攻釘用沉孔結構尺寸）

2023-04-12 05:11:48

點擊上方「機械設計一點通」關注我們，每天學習一個機械設計相關知識點

大家在設計自攻釘通過的螺釘孔時，盤頭自攻釘的螺釘孔大小比較容易，也很簡單，根據自攻螺釘的規格設計對應圓孔即可，但沉頭自攻釘的沉孔尺寸每次都要查看自攻釘的相關尺寸很是麻煩，今天把沉頭自攻釘用的沉孔尺寸給大家整理一個圖表，方便使用，下次再設計沉頭自攻釘通過的螺釘孔時直接查表即可；

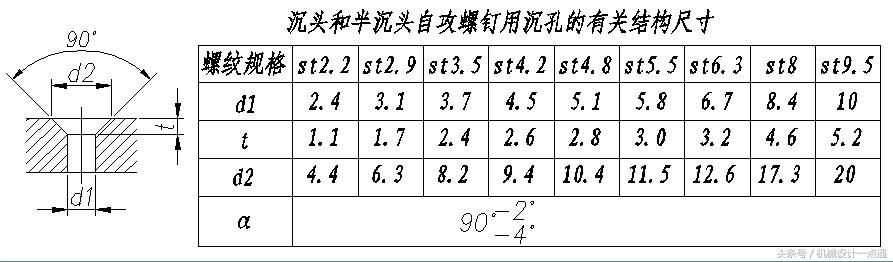

沉頭和半沉頭自攻釘用沉孔的相關結構尺寸如圖：

沉頭和半沉頭自攻螺釘用沉孔結構尺寸
