近日數碼周邊品牌華美興泰「HAME」推出了一款10000mAh容量的移動電源，特點是內置了無線充電模塊，支持「Qi」無線充電標準的手機都可以使用，接下來馬上為大家帶來這款產品的開箱拆解。

一、華美興泰無線充移動電源開箱

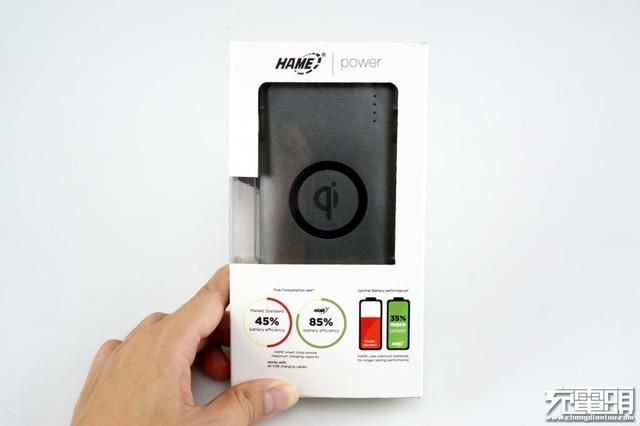

包裝正面印有產品外觀，下方標註產品容量10000mAh，以及兩倍的充電速度等字樣。

背後是透明開窗設計，直接露出移動電源樣子，下方標註著華美興泰移動電源可達到85%的充放效率，比其競品電池性能高35%。

開箱物品一覽：2和1線材*1、超短線*1、移動電源本體*1。

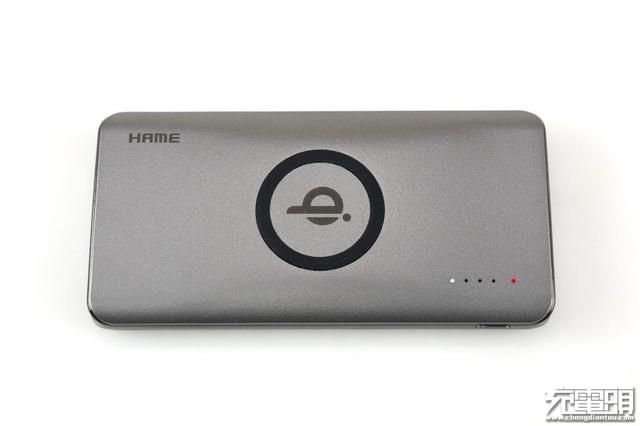

華美興泰移動電源銀黑色扁平型設計，最大特色是內置了無線充電模塊，在正中央可以看到「Qi」無線充電協議LOGO。

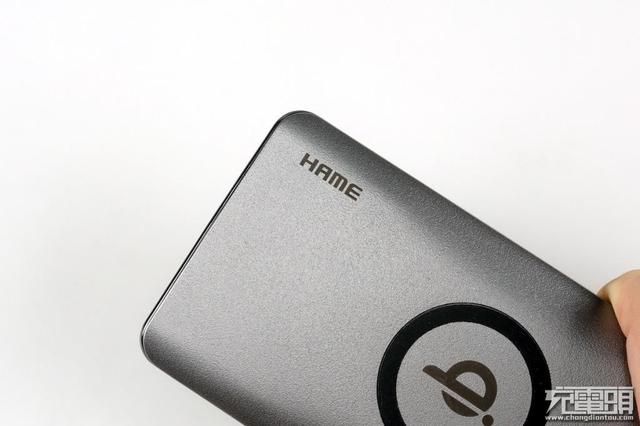

左上角是華美興泰品牌LOGO「HAME」，中間「Qi」是無線充電區域，區域上帶有一圈防滑膠墊避免手機滑動，右下角是4 1LED指示燈，其中4顆白色是電量指示，最右邊一顆紅/綠雙色LED是無線充電工作指示燈。

殼體表面類似粗顆粒噴砂的金屬材質，敲了一下發現其實是全塑料外殼，這效果幾可亂真。

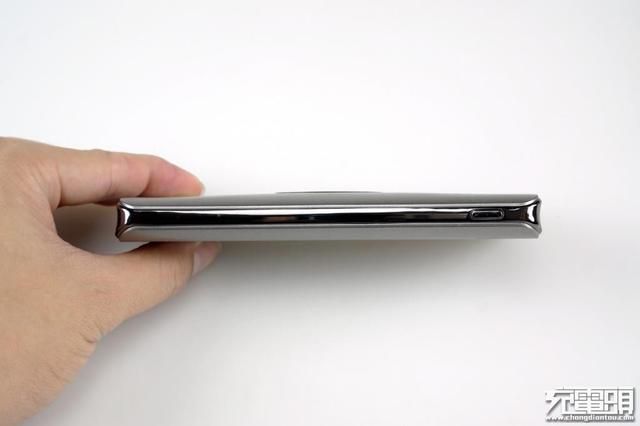

放平看看側面，上下是銀色磨砂材質，中間邊框是銀黑色鋼琴漆，殼體表面的無線充電區域隆起。

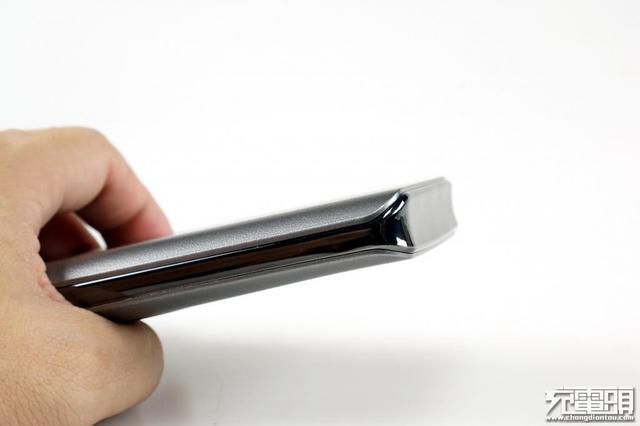

頂部與底部都是內凹月牙灣設計，改善手感。

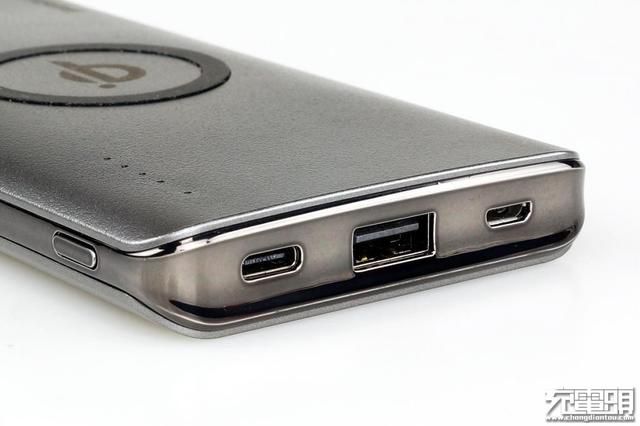

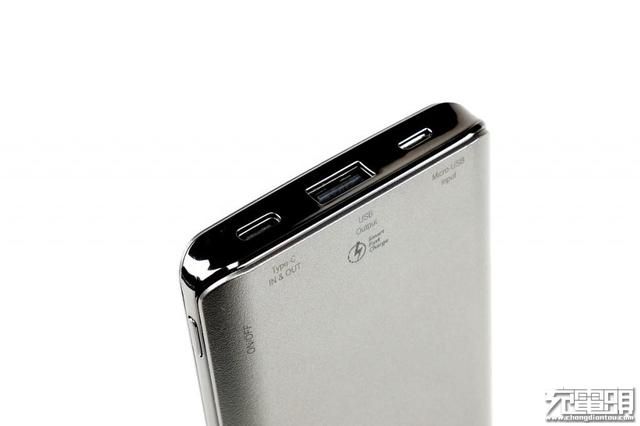

邊框上放置了開機激活按鈕，接口布局上，華美興泰移動電源提供了輸入輸出雙向USB-C、USB-A、MicroUSB。

殼體背面，按鈕與插孔對應位置絲印了提示。

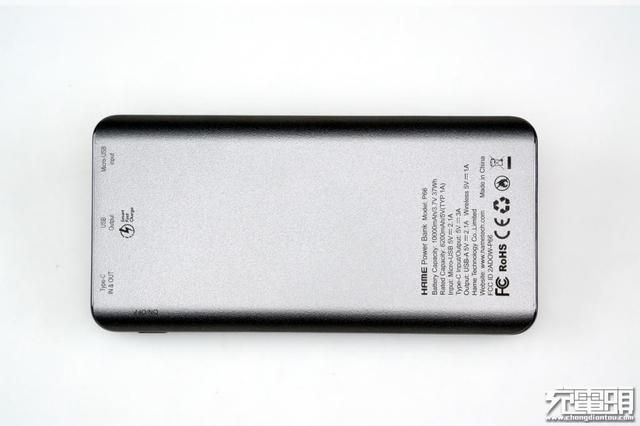

背面俯視圖。

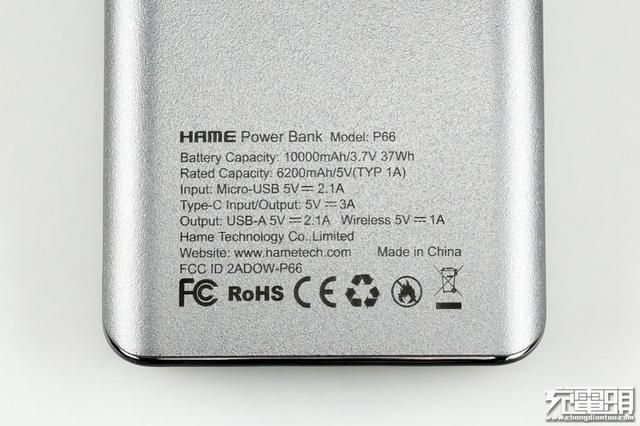

參數部分，品名：HAME Power Bank、型號：P66、電池容量：10000mAh / 3.7V 37Wh、標稱容量：6200mAh / 5V（1A下放出）、輸入：MicroUSB 5V2.1A、Type-C輸入/輸出：5V3A、輸出：USB-A 5V2.1A、無線輸出：5V1A。

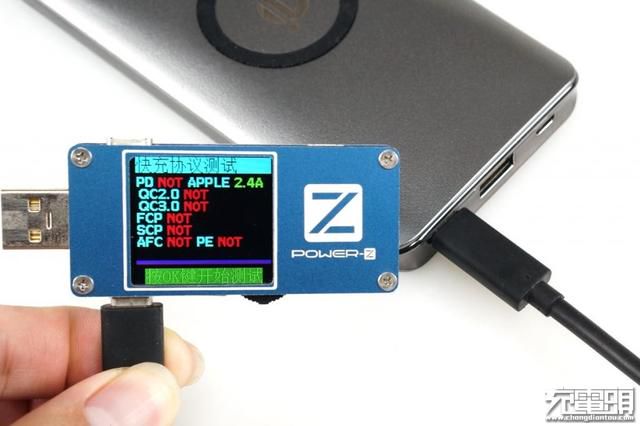

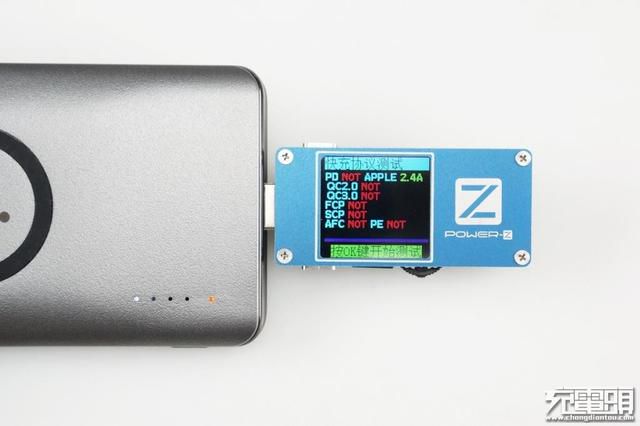

使用POWER-Z FL001S對USB-A進行協議輪詢，USB-A口輸出支持 APPLE 2.4A協議。

USB-C輸出也支持APPLE 2.4A協議。

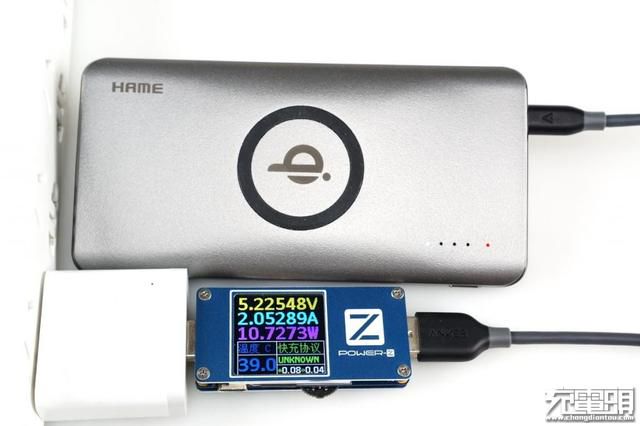

MicroUSB口輸入功率為5.22V 2.0A 10.7W。

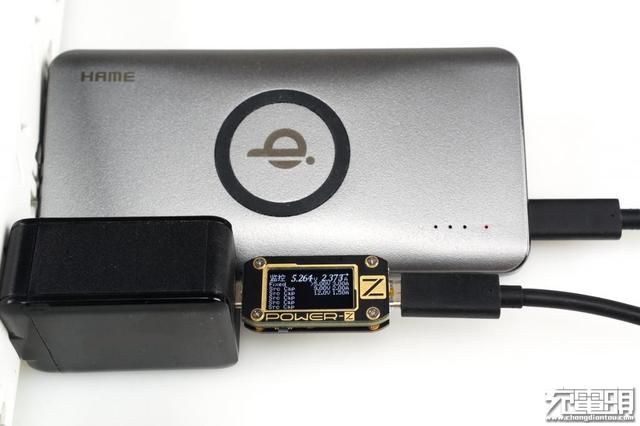

USB-C口輸入功率為5.26V 2.37A 12.4W。

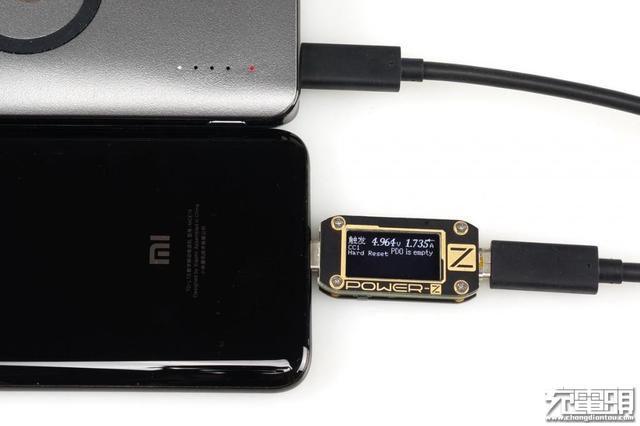

實際充電測試，對小米6充電功率為 4.96V1.73A 8.6W。

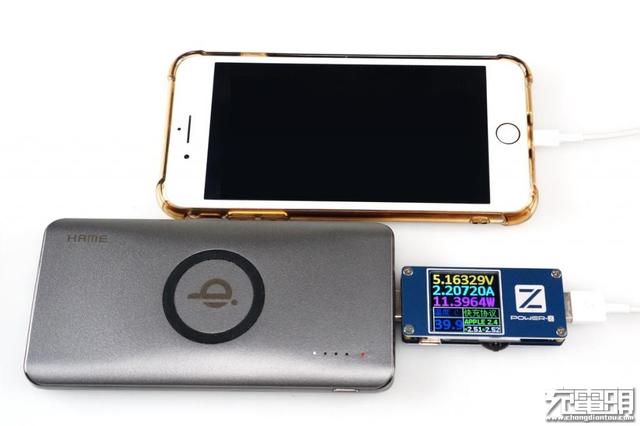

對iPhone 8 Plus充電順利握手APPLE 2.4A協議，功率為 5.16V 2.2A 11.3W。

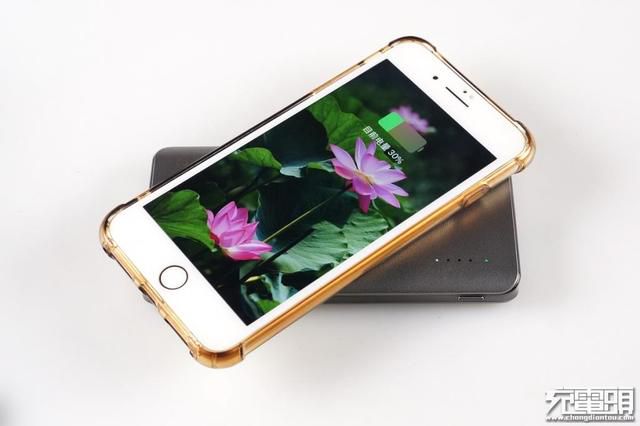

把iPhone 8 Plus放置在華美移動電源中央無線充電區域，自動觸發無線充電功能，無線充電工作指示燈從待機的紅色變成綠色。

二、華美興泰無線充移動電源拆解

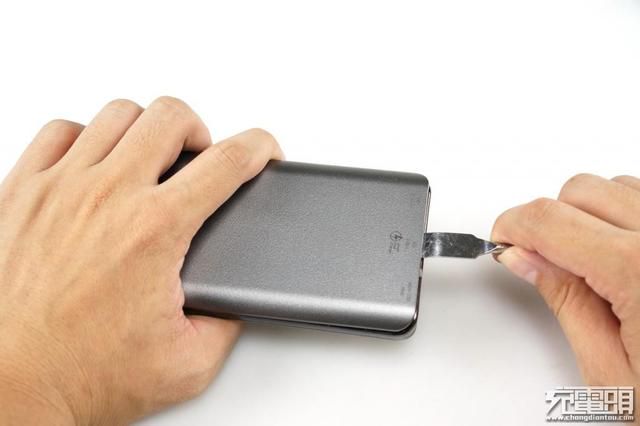

華美興泰合蓋方式是邊緣卡口 白膠固定，從邊緣插入撬棒慢慢分離。

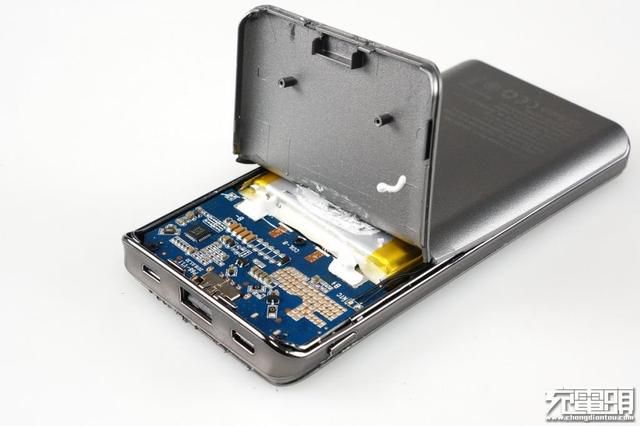

小心的慢慢拉開卡口面殼就可以無損拆開。

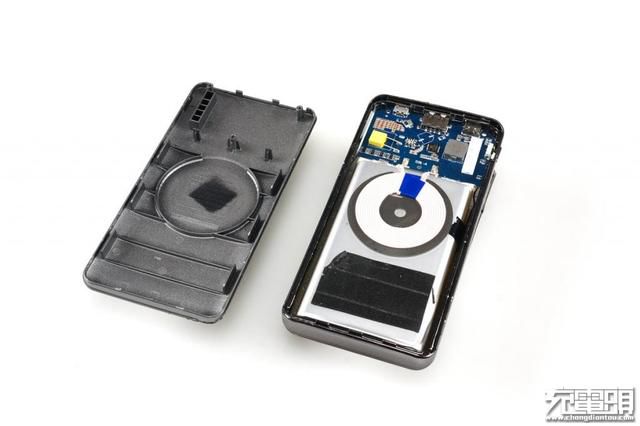

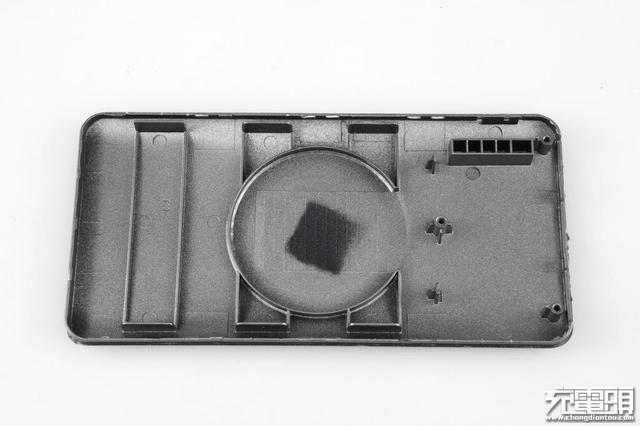

面殼上有PCB頂柱、LED遮光隔艙、線圈限位圈。

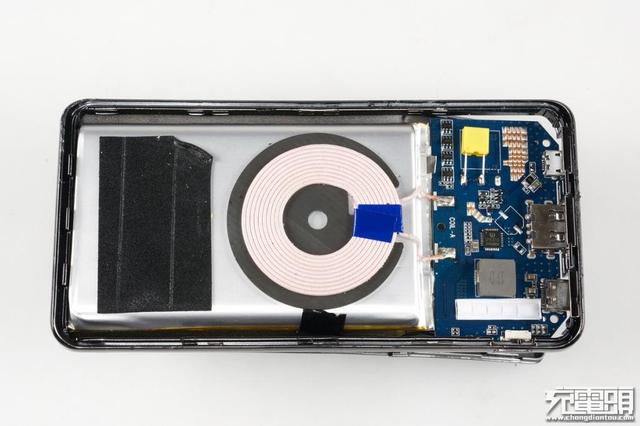

PCB與電池俯視圖。

線圈通過雙面膠直接粘附在電池體上。

反過來拆另一邊，整塊電池都注膠粘附到殼體上，無法無損拆開。

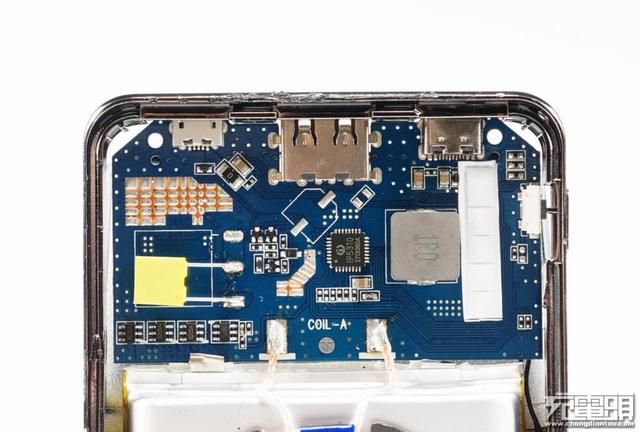

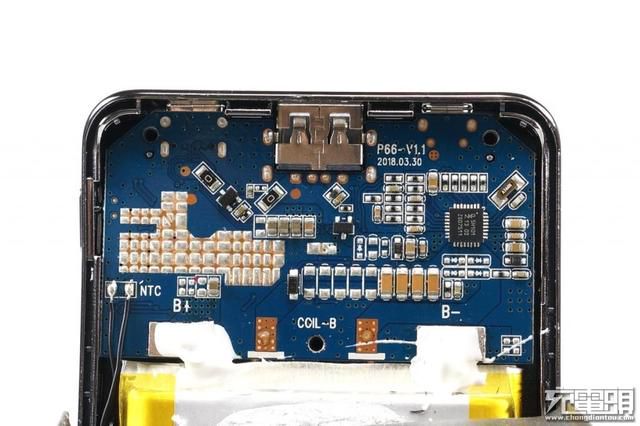

PCB正面一覽。

PCB背面一覽。

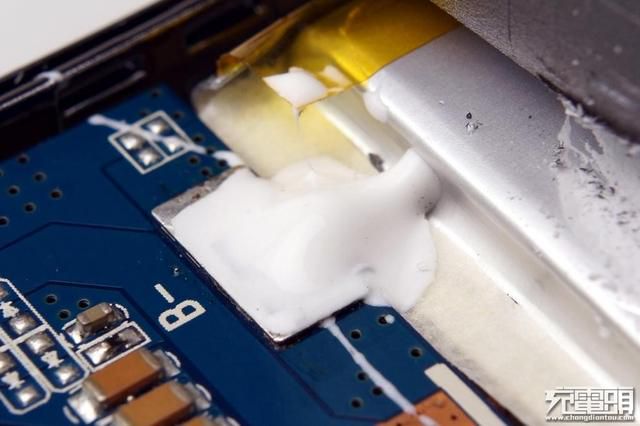

鎳帶點焊後注膠加固。

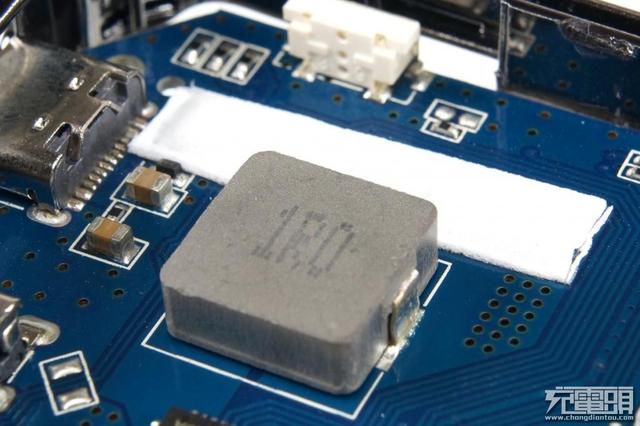

10mm*10mm一體電感保證效率降低溫升。

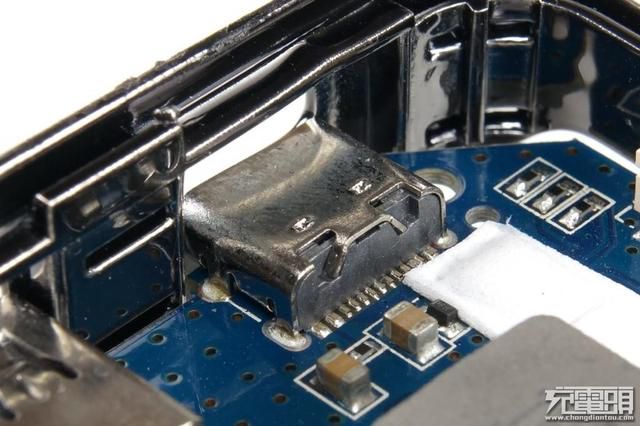

USB-C母座過孔焊接。

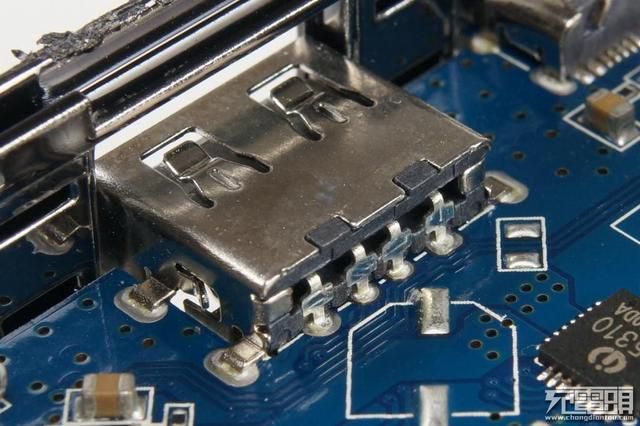

USB-A母座半沉板設計。

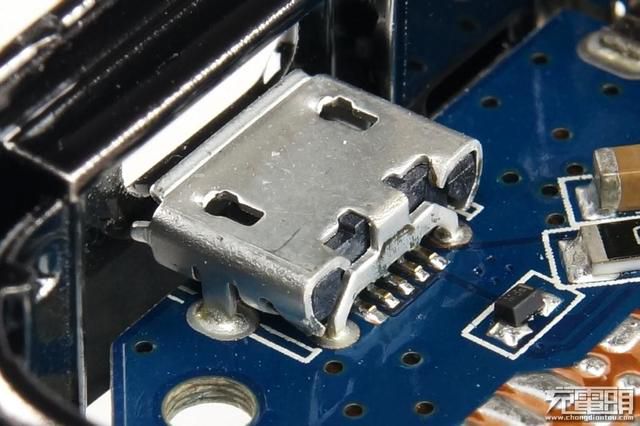

MicroUSB母座過孔焊接，耐用性高。

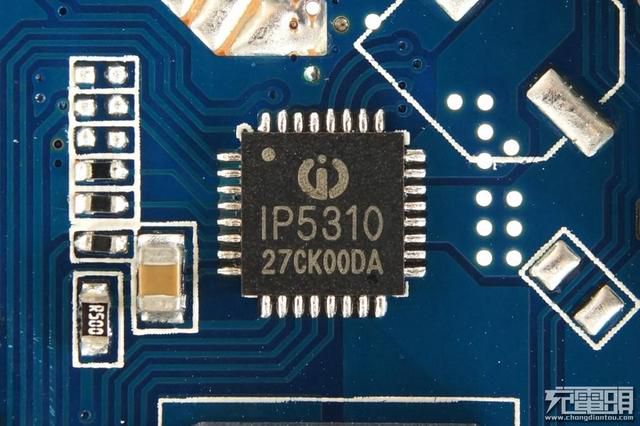

英集芯IP5310，支持3.1A同步升壓轉換3A同步開關充電，充放效率高達92%，內置電源路徑管理支持邊充邊放，集成鋰電池充電管理、電量指示、Type-C協議的多功能SOC，專們為iPhone而設計的15W快充協議晶片。

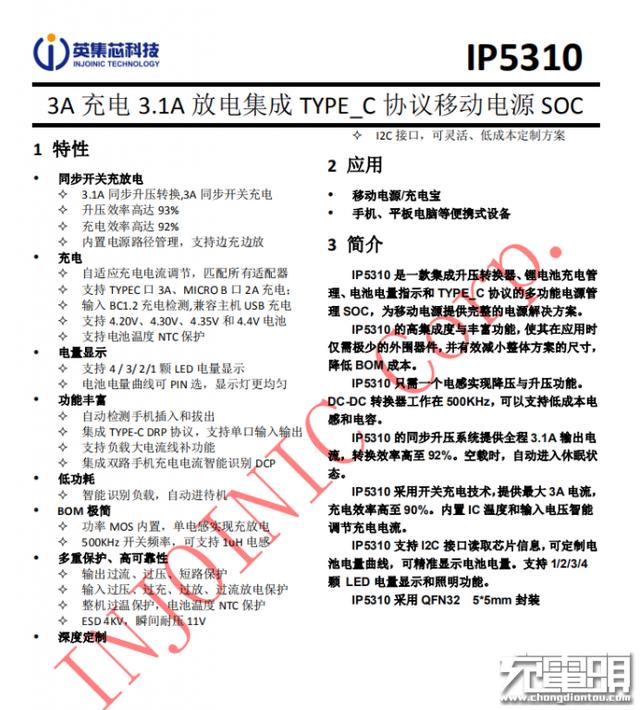

英集芯IP5310詳細資料。

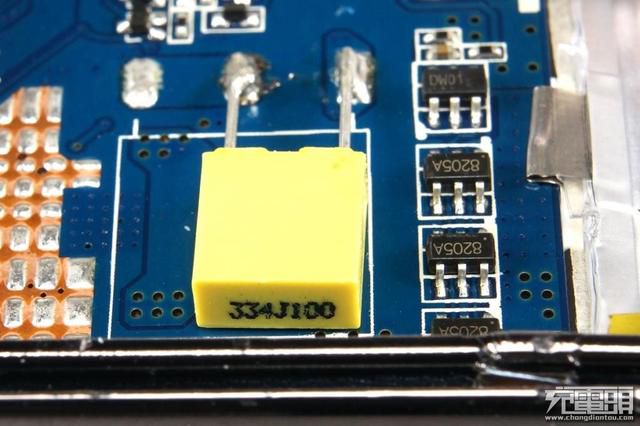

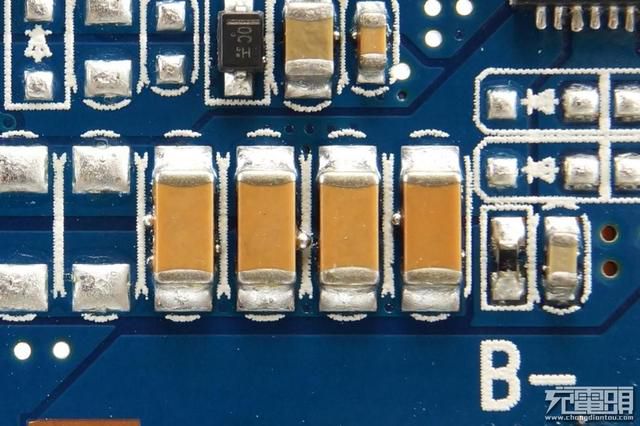

輸入端3*8205A DW01，很常見的電池組保護板，黃色的是金屬化聚酯薄膜校正電容。

線圈諧振電容。

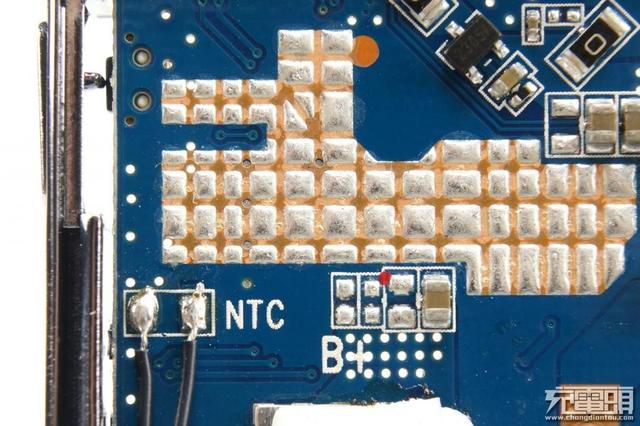

大面積露銅敷錫，加強散熱，絲印NTC是溫度探頭焊盤。

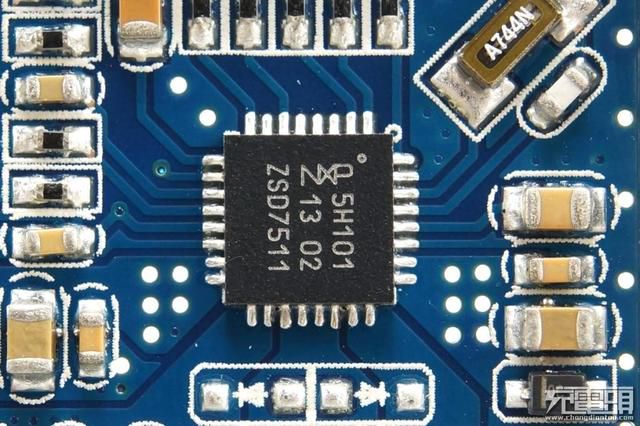

NXP NXQ1TXH5無線充電控制晶片。適用於5V Qi無線充電方案，集成Gate Driver，運放及全橋MOS，內置DSP處理器，支持智能功率調節及補償功能，通過智能檢測啟動實現極低的待機功耗，支持FOD異物檢測、溫度檢測，防止過流過熱。

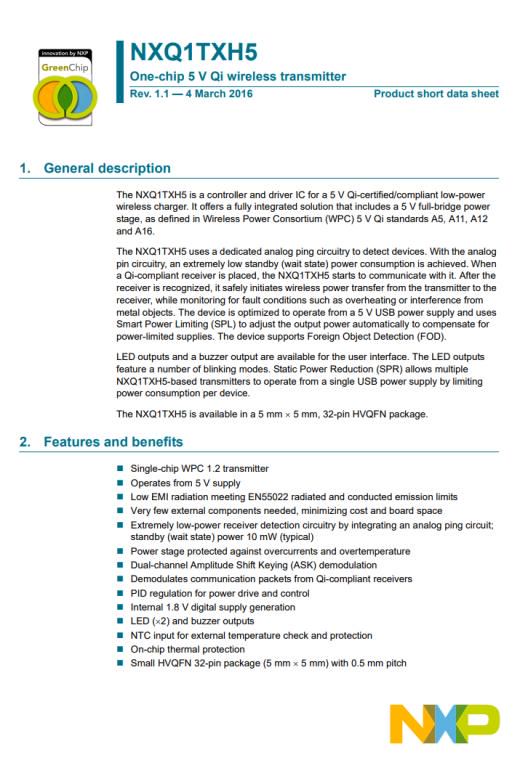

NXP NXQ1TXH5詳細介紹。

全文完。

三、充電頭網拆解總結

經過對華美興泰無線充移動電源的拆解發現，其移動電源部分和無線充部分分別採用英集芯和NXP的SoC高集成晶片方案，非常簡潔，便於快速開發和生產。
