第一節 挖掘機的型號和類型

一、挖翹機的定義

挖掘機是用來開挖土壤的施工機械。它是用鏟鬥上的鬥齒切削士壤並裝入鬥內，裝滿土後提升鏟鬥並迴轉到卸士地點卸土，然後再使技合迴轉、鏟鬥下降到挖捆面，進行下一次挖掘、挖掘迴轉一卸載一返回稱為挖掘機的一個工作循環。如圖1.1-1所示。

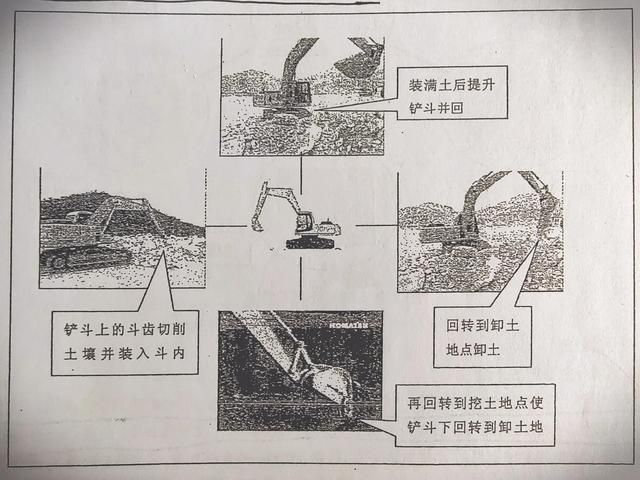

圖1.1-1挖掘機一個工作循環圖

挖掘機是一種多用途土石方施工機械，主要進行土石方挖掘、裝載，還可進行土地平整、修坡、吊裝、破碎、拆遷、開溝等作業，所以在公路、鐵路等道路施工，橋梁建設，城市建設、機場港口及水利施工中得到了廣泛應用。所以挖掘機有推土機、裝載機、起重機等的功能，能代替這些機械工作。如圖1.1-2所示。

圖1.1－2挖掘機施工用途

二.型號的規定

現在世界上挖掘機生產廠家很多、銷售最多的是日本，特別是20~30噸履帶挖掘機，日本佔到30%以上。小松(komatsu)、日立(hitachi)神鋼(kobelco)、加藤(kato)、住友(simitomo都生產20~30噸履帶挖掘機。小松PC200-7:日立ZX200;神鋼SK200;住友SH200等挖掘機市場佔有率很高。

現今市場上以美國挖掘機品牌最高，是第一品牌，其代表產品CAT320D是20噸級挖掘機最好的品牌，作業效率高，挖掘力大，適合於重負荷工作。

德國是工程機械強國，其主要生產商O&K、德馬克(demag)以正鏟大型挖掘機為主。利勃海爾(liebherr)生產的挖掘機系列比較齊全，從小型到大型，從輪胎挖掘機到履帶挖掘機都生產。80年代我國各挖掘機生產廠引進利勃海爾(1 iebherr)系列。

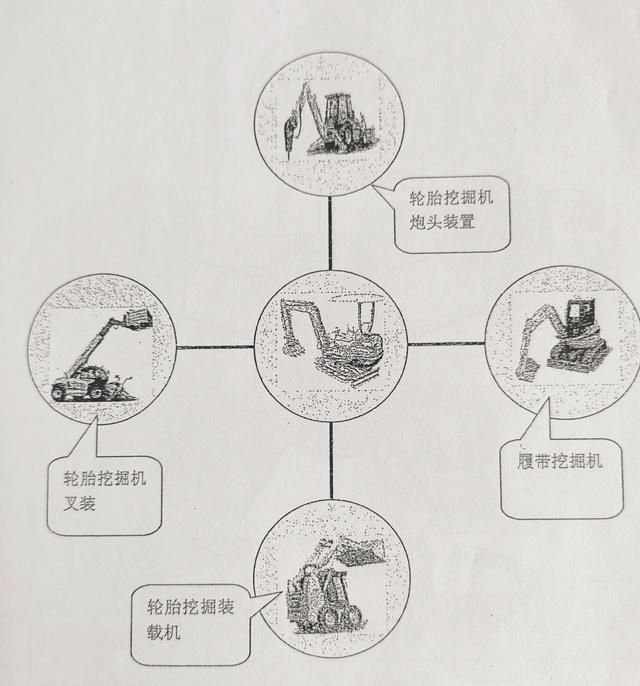

2.小挖系列如圖1.1-3所示。

圖1.1－3小型挖掘機種類

三.挖掘機的類型

挖掘機的類型根據用途的不同生產好多種，我們常見的有：

1.按作業過程分為單鬥挖掘機（周期作業）、多鬥挖掘機（連續作業）

2.按用途分為建築型（通用型）、採礦型（專用型）

3.按動分為電動、內燃機、混合型

4.按傳動方式分為機械、液壓、，混合型5.按行走裝置分為履帶式、輪胎式、汽車式

6.按工作裝置分為正鏟、反鏟、拉鏟、抓鏟、吊裝等。如圖1.1-6所示。

圖1.1－6挖掘機工作裝置的種類

四.從型號得知挖掘機的大小和重量 如圖1.1－7 PC200型號圖標所示。

圖1.1－7

型號在挖掘機上通常表示的含以 如圖1.1－8所示。

圖1.1－8

圖1.1－8表示的含義

如：PC60－6 指的是重量6噸

SH200－3 指的是重量6噸

SH35 指的是重量3.5噸

但是，有個別國家生產的挖掘機不按這種國際標準執行，如：美國的卡特系列CAT320,它指的是3後邊得20是該機的重量20噸。前邊的3是指的工程機減類。所以個別的是不一樣的，要注意區別。我們國家是按國際標準執行的，如圖1.1-9所示。

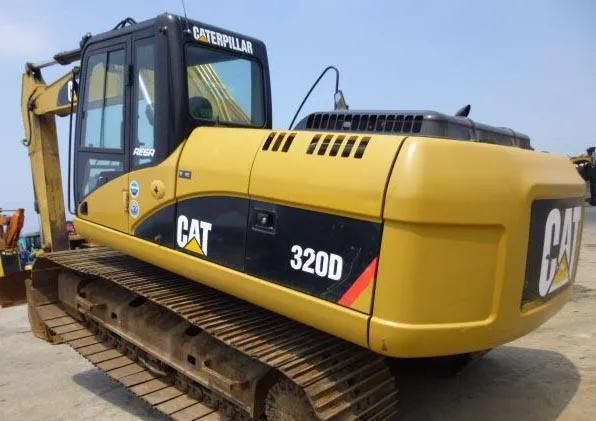

圖1.1－9

圖1.1－9卡特320D表示20噸的含義

五.挖掘機行業通俗的大中小分類叫法

挖掘機行業通常把20噸以下（不含20噸）的叫小挖掘機；把20噸-30（不含30噸）的叫一中掘機挖；把30噸以上（含30噸）的叫大挖掘機。如卡特1.5噸小挖掘機如圖11-10、1.1-11、1.1-12所示。

圖1.1－10

圖1.1－10小型挖掘機通常指20噸以小（不含20噸）

圖1.1－11

圖1.1－11中型挖掘機通常指20噸－30噸

圖1.1－12

圖1.1－12大型挖掘機通常指30噸以上(含30噸)

以上挖掘機的分類說法是工程機械行業的叫法，是一種大眾通俗的叫法。
