三相電錶互感器終端接線(三相電錶互感器連接)
2023-04-15 13:35:13

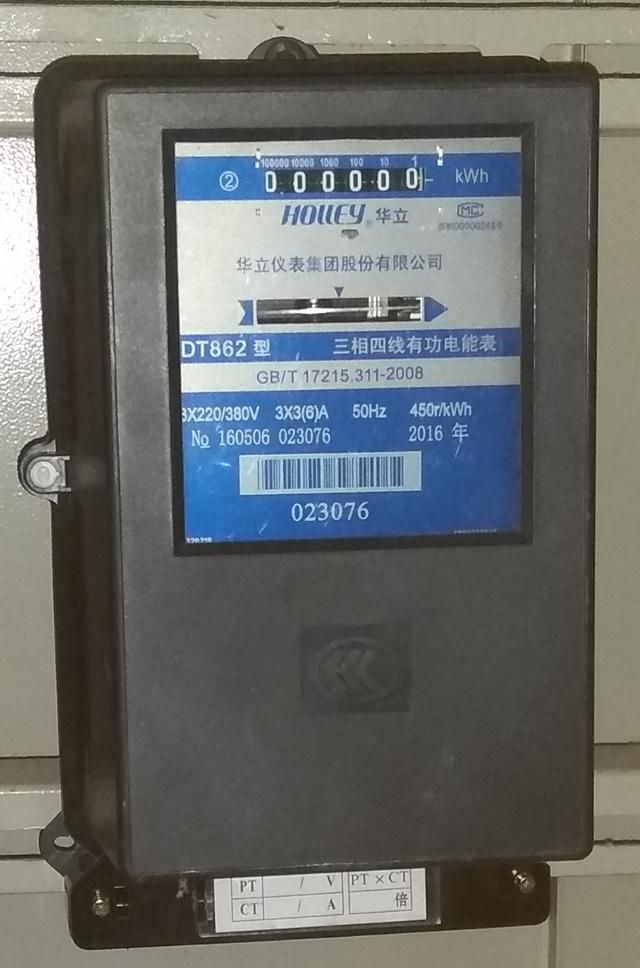

公司隔壁的小加工廠從公司臨時接三相電,功率不大幾臺小電機,估算電流不到80A。配線3×25+16的銅芯電纜,斷路器250A,三相電錶3×3(6)A,互感器100/5,都是他們送過來的,就接斷路器和電錶,其他的活都是他們的。

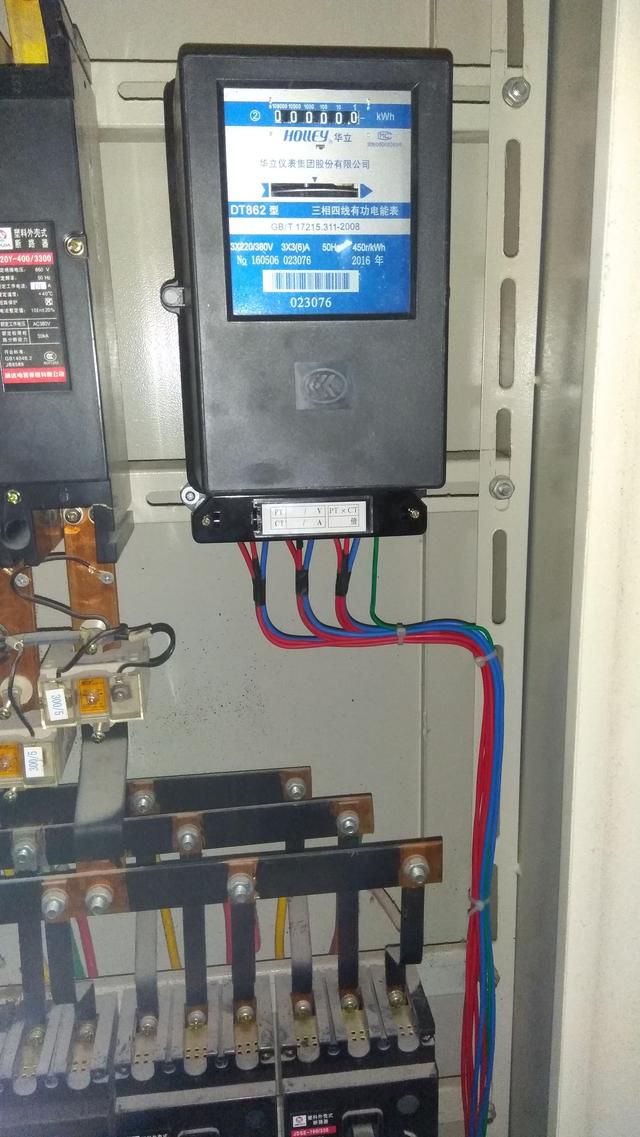

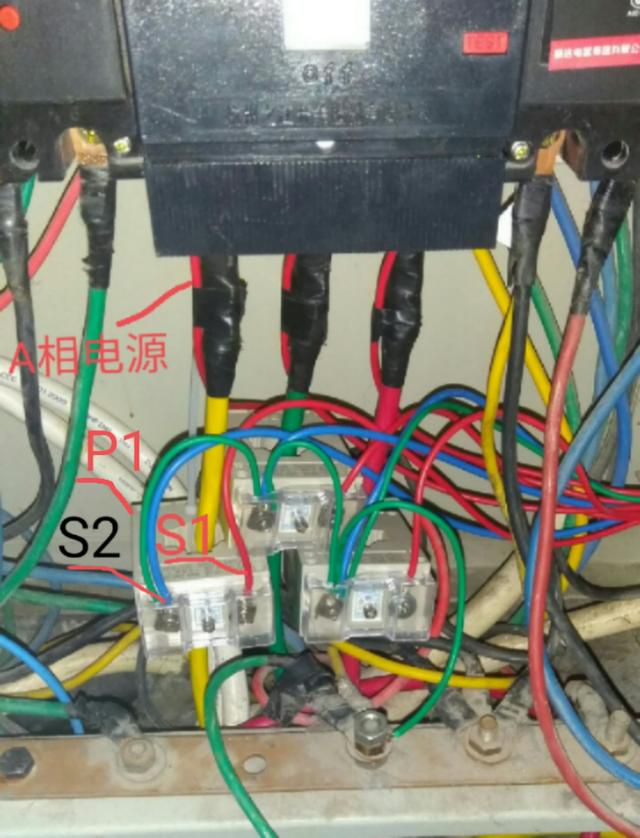

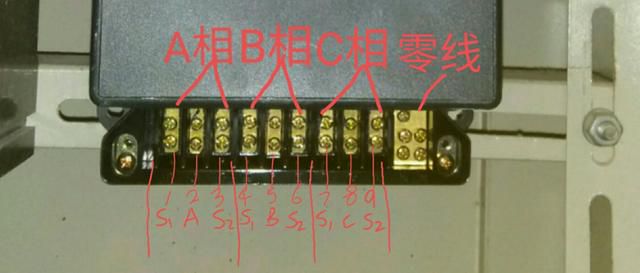

三相電錶與互感器的連接方式有好幾種,這裡選擇最常用的。如圖:斷路器出線端A,B,C相線穿過互感器,P1朝上,電流從P1進從P2出,從A相互感器的接線端頭S1、S2引兩根線。S1接到電錶的1、端頭,S2接電錶3號端頭。2號端頭接A相電源。(註:如果是P2朝上,電流從P2進P1出,就要S2接電錶的1號端頭,S1接電錶的3號端頭。)同樣的。從B相互感器的接線端頭S1接電錶的4號端頭,S2接電錶的6號端頭。電錶的5號端頭接B相電源。從C相互感器的接線端頭S1接電錶的7號端頭,S2接電錶的9號端頭。電錶的8號端頭接C相電源。電錶的零線端頭接配電櫃的零線。到這裡電錶這邊就接完了。再看互感器這邊。如果電流是從P1進P2出的,如本例就要將S2端全部短接並接地,反之則將S1端全部短接並接地。通電試運行電錶正常運轉。原理圖。
是不是挺簡單的。就寫這麼多有不全的地方大家批評指正。
,
