java如何設置插件（JAVA調用控制項入門）

2023-04-15 21:08:05

1. 說明

B/S架構的系統，一般後臺是JAVA語言，前臺是html js，控制項對象是在前臺加載運行，所以與後臺java語言沒有關係，調用控制項函數直接使用js語言，然後js再與後臺java語言通信。

如果想要在後臺處理DWG圖紙，比如轉pdf,jpg,或提取信息，這時就需要java調用控制項了，因控制項提供開發API是使用COM技術封裝，所以java需要使用jacob庫來調用，java如何調用COM接口，可以百度Java com 調用，先學習一下java如何調用COM。

2. java調用控制項API流程

2.1、下載控制項

在http://www.mxdraw.com/download.html下載控制項最新安裝包，如下 ：

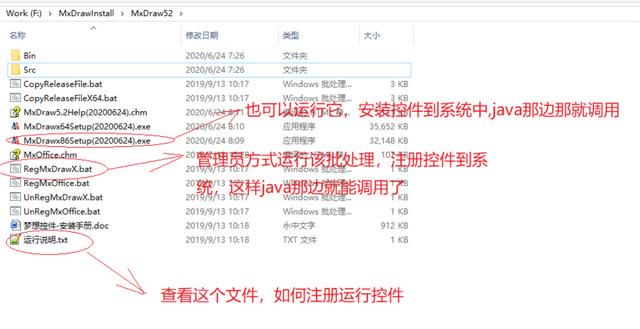

下載的是一個exe程序，它是一個自解壓縮包，雙擊直接解壓，在解壓目錄下有如下文件：

管理員方式運行」RegMxDrawX.bat」註冊控制項，或直接運行MxDrawx86Setup(20200624).exe程序安裝控制項。

2.2、在Eclipse中使用JAVA調用

下載http://www.mxcad.net:2080/JavaCom.rar，java包，該包可以讓java調用com組件。

然後雙擊解壓，得到如下文件：

把jacob-1.17-M2-x64.dll,jacob-1.17-M2-x86.dll拷到

java/jdk/bin 目錄下,java/jre/bin目錄下,和C:/Windows/system32

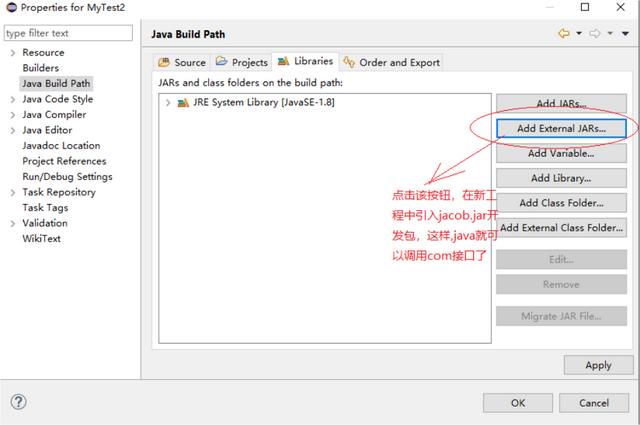

新建一個JAVA工程

2.3、編寫代碼，調用控制項

下面代碼，打開1.dwg圖紙，然後轉成一個jpg文件。

import com.jacob.activeX.ActiveXComponent;

import com.jacob.com.Dispatch;

import com.jacob.com.Variant;

public class MyTest {

public static void main(String[] args) {

//com組件調用

ActiveXComponent smsg = new ActiveXComponent("MxDrawX.MxDrawService");

// 獲取Active對象

Dispatch msg = smsg.getObject;

// 調用組件方法,打開指定dwg文件

Variant v = msg.call(msg, "open", "e:/1.dwg");

System.out.println(v);

Object[] colorparams = new Object[] { 255, 255, 255 };

msg.call(msg, "SetViewColor", colorparams);

// 參數 jpg保存路徑,位圖寬度方向的像素，-1取系統默認值：1000 ,位圖寬度方向的像素,-1取系統默認值：1000

Object[] params = new Object[] { "e:/1.jpg", 600, 860 };

//將打開的dwg圖紙,保存為jpg文件.

msg.call(msg, "WriteJpg", params);

//關閉打開的dwg文件

msg.call(msg, "close");

smsg.safeRelease;

}

};

2.3、MxDrawService說明

MxDrawService是專門提供的一個，伺服器後臺調用組件，它可以在不需要控制項界面時，調用控制項相關接口，更多該組件的函數的說明，可以參考控制項安裝目錄下:MxDraw5.2Help(20200624).chm文件：

3. 技術建議

在伺服器後臺自動處理DWG圖紙，比DWG圖轉pdf，jpg，圖紙剪切，等費時操作時，儘量把這塊工作寫到一個單獨的exe程序中(控制臺程序也行)，然後在java服務後臺程序調用該exe進程，把要處理的圖紙通過命令行參數傳給進程，進程處理好後，把結果寫到一個約定位置的json文件，java後臺程序只需要在一個時種中每過幾秒去看一下那個json文件是否生成，得到處理結果，這樣有三個好處：費時操作不會阻塞java服務主進程，處理程序如果崩潰不會影響主進程，可以輕鬆做多到多進程同時處理多個圖紙。
