sw如何繪製機構原理圖（用SW設計的駐留活塞機構）

2023-04-15 01:55:56 3

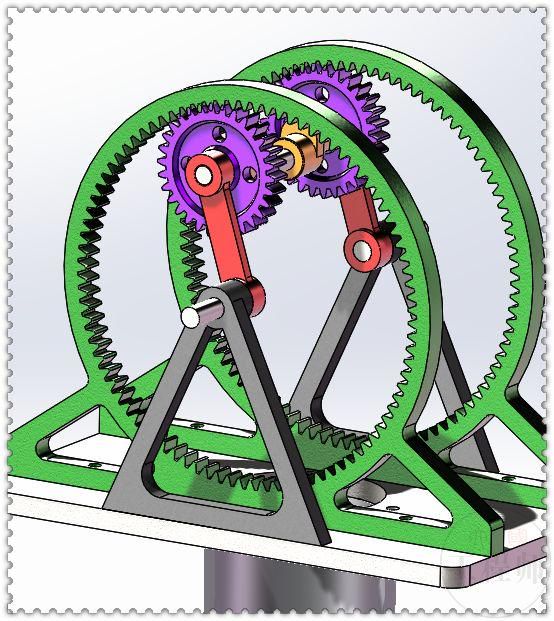

總裝配體

總裝配體

活塞、連杆子裝配體

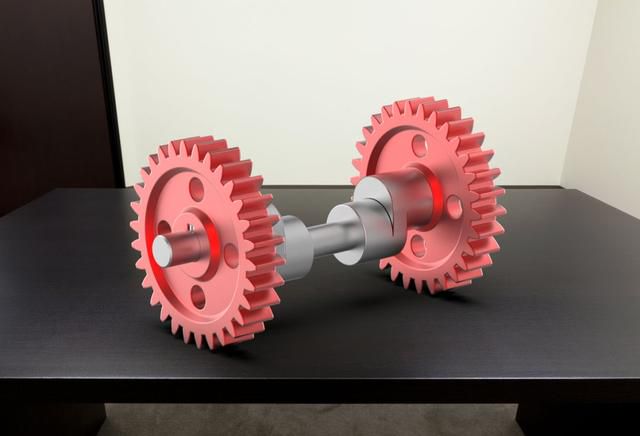

齒輪子裝配體

此圖是用SolidWorks2015建模，用KeyShot 8渲染，上面四張圖。

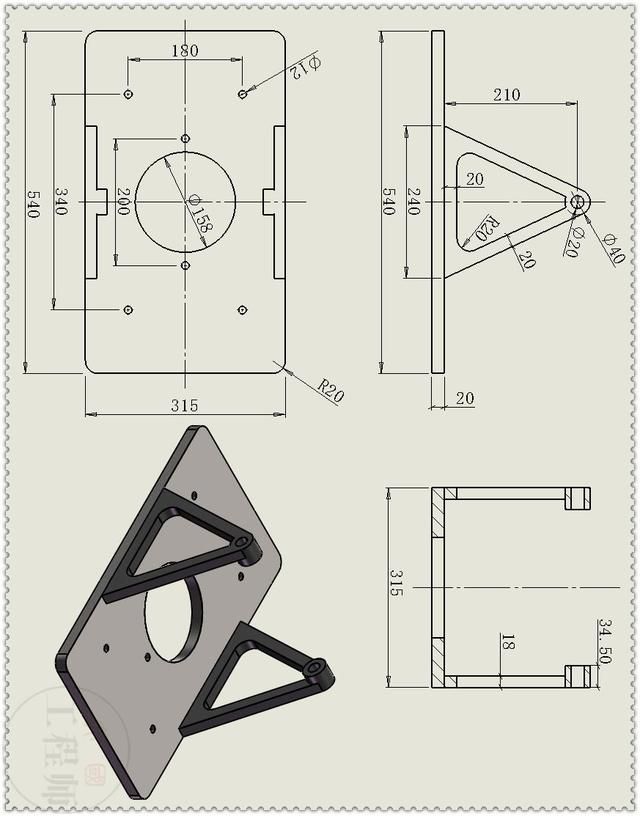

零件一：基座

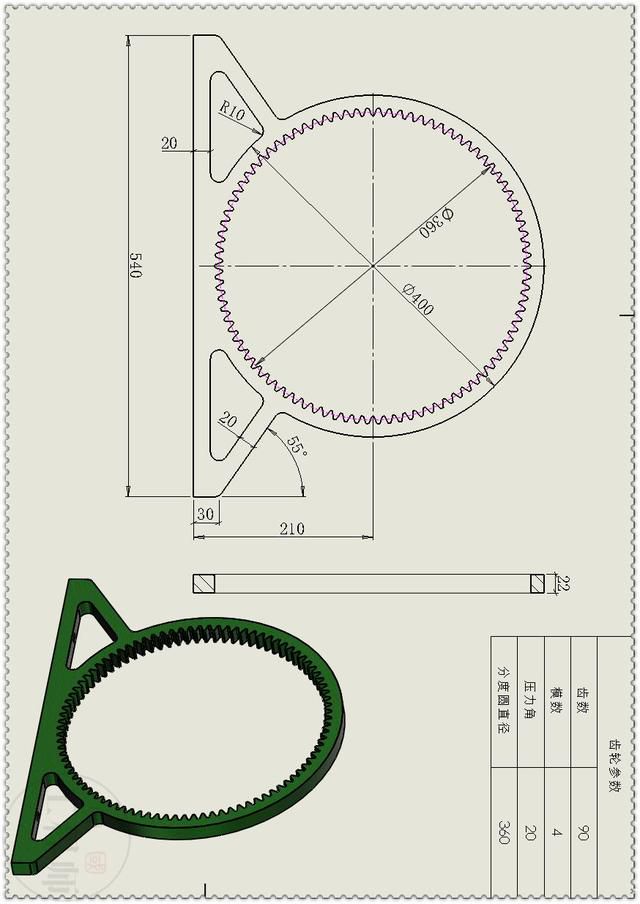

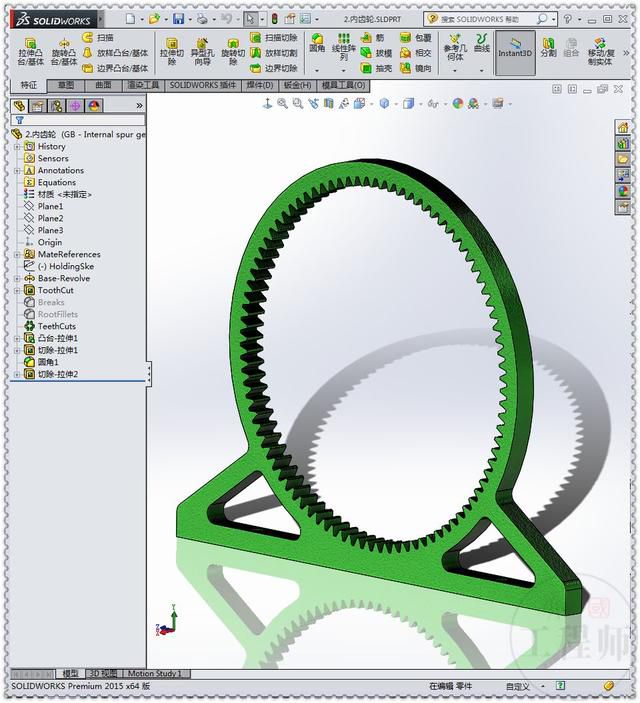

零件二：內齒輪

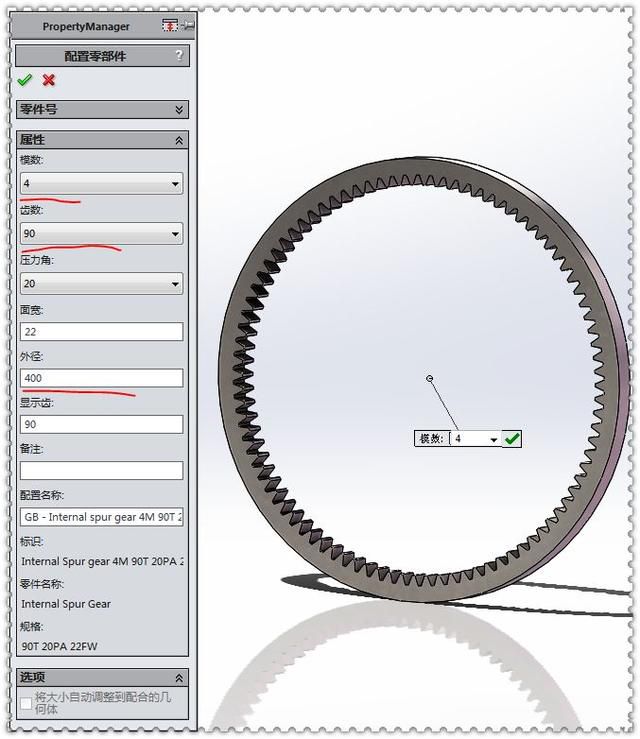

Toolbox標準件參數

把標準件修改成下圖，然後另存文件

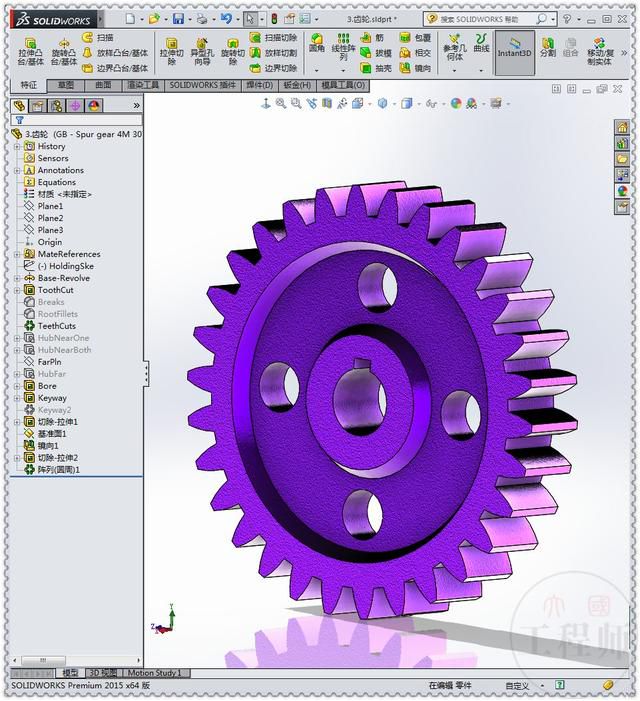

零件三：齒輪

Toolbox標準件參數

把標準件修改成下圖，然後另存文件

零件四：軸

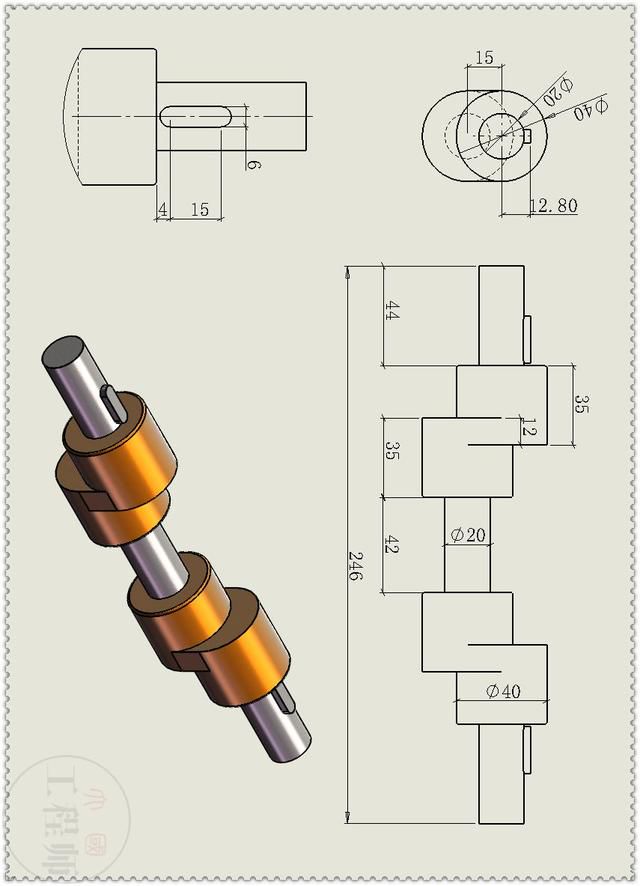

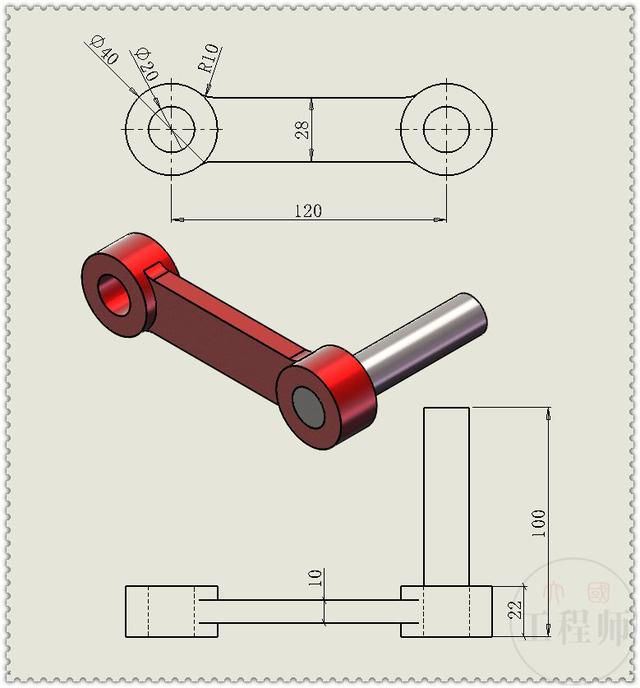

零件五：連杆與軸

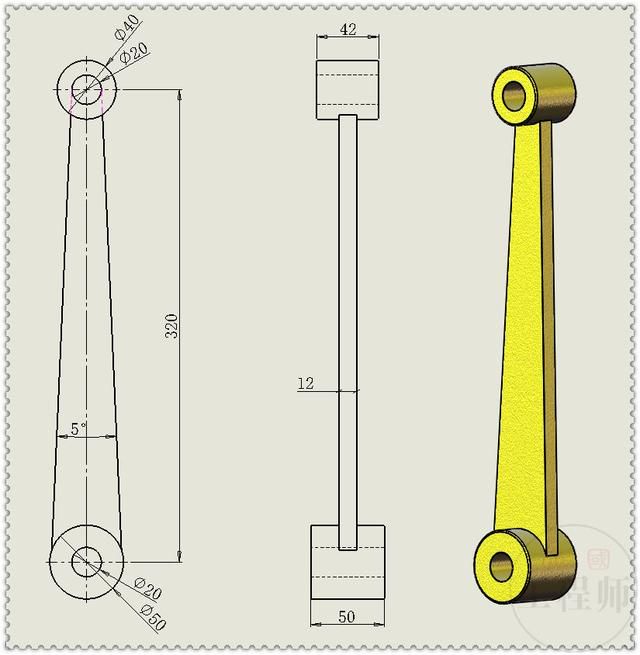

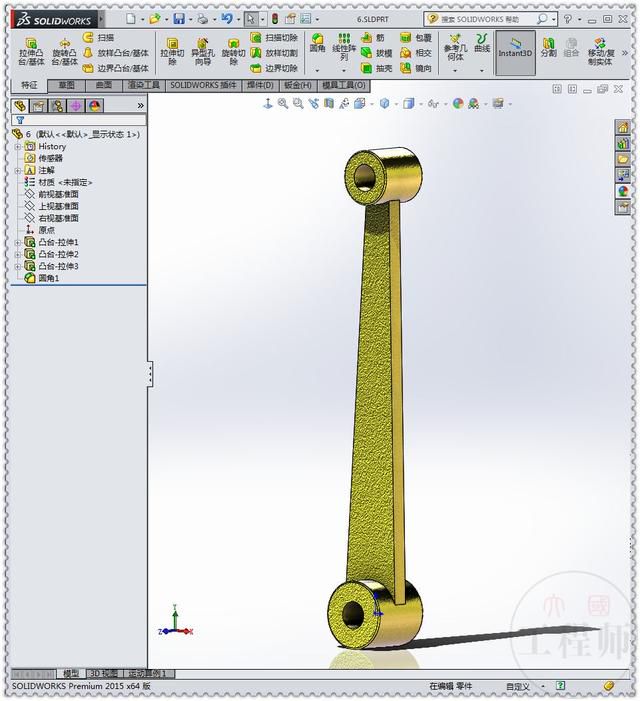

零件六：活塞連杆

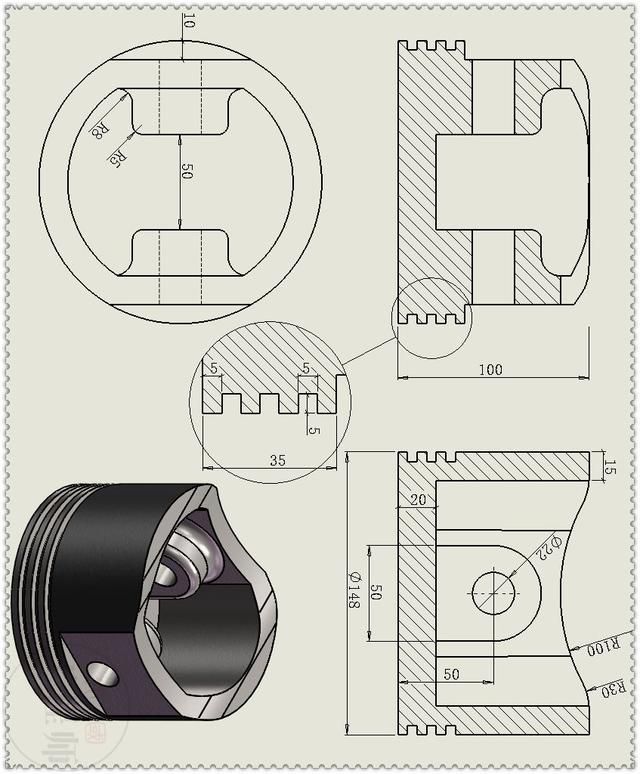

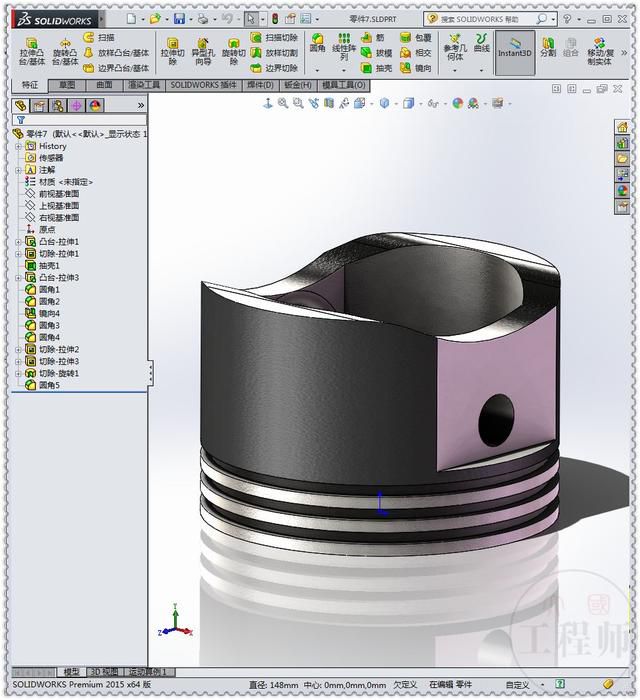

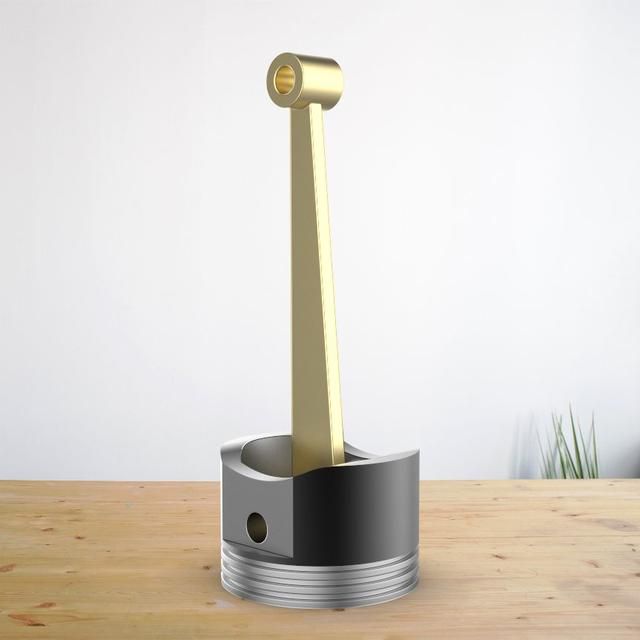

零件七：活塞

零件八：透明缸體

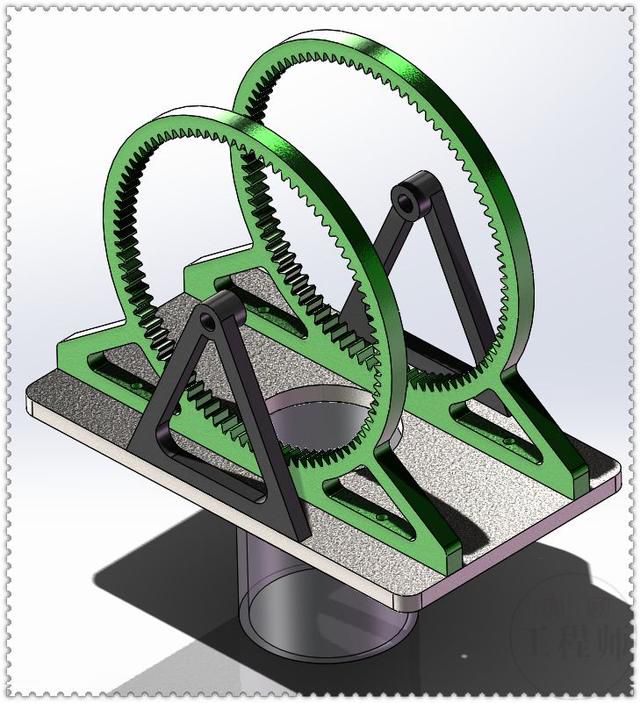

底座子裝配體：

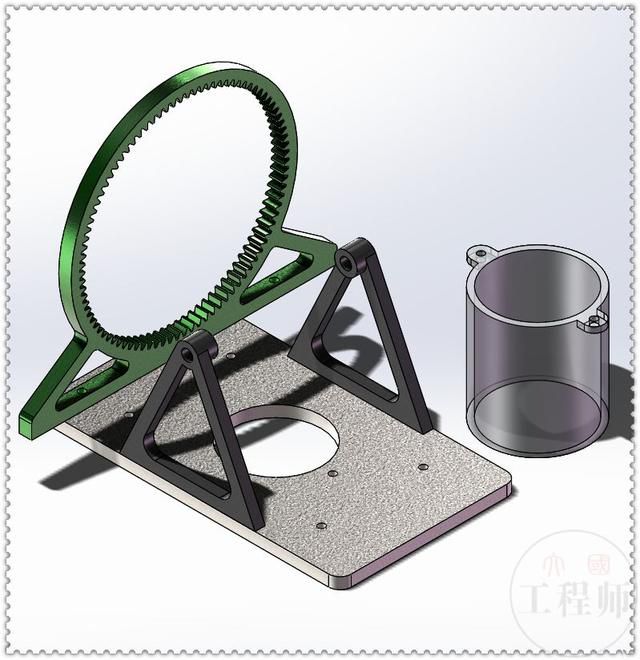

1.新建裝配體，插入圖中的三個零件。

2.把透明缸體配合到基座的孔上。

3.把內齒輪也配合到基座上，用的都是圓的邊線重合。

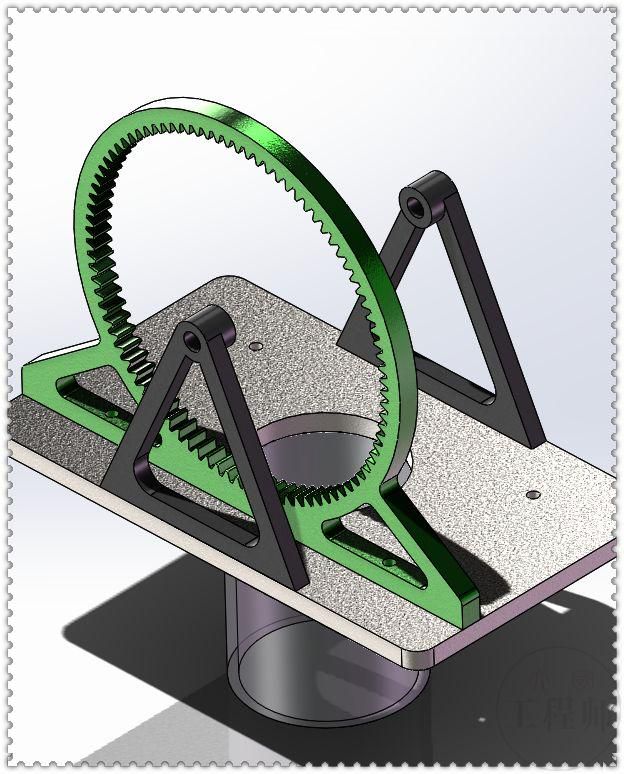

4.鏡像或複製一個內齒輪，保存裝配體，後面作為子裝配體使用。

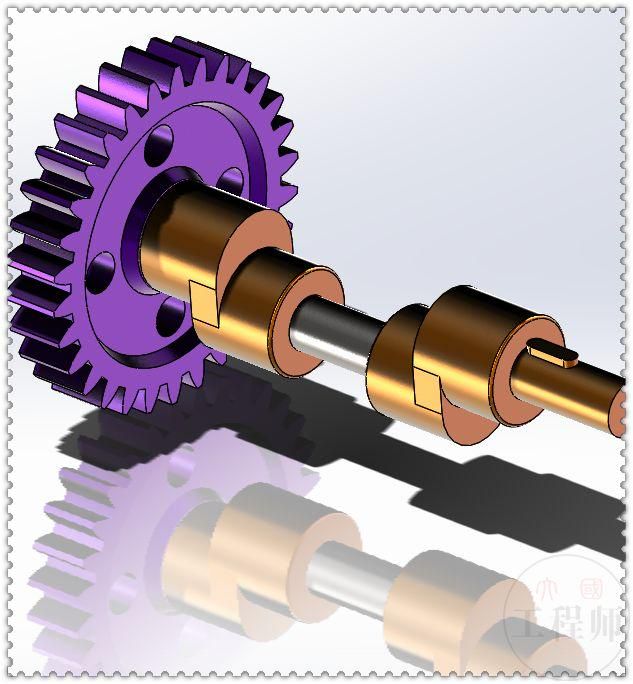

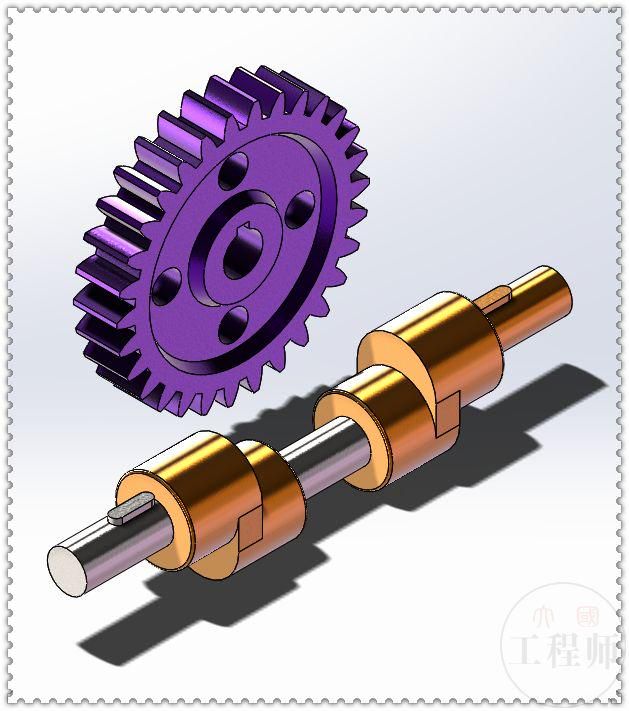

齒輪子裝配體：

5.新建裝配體，插入軸和齒輪。

6.把兩個零件配合到一起。

7.鏡像或複製齒輪，保存裝配體。

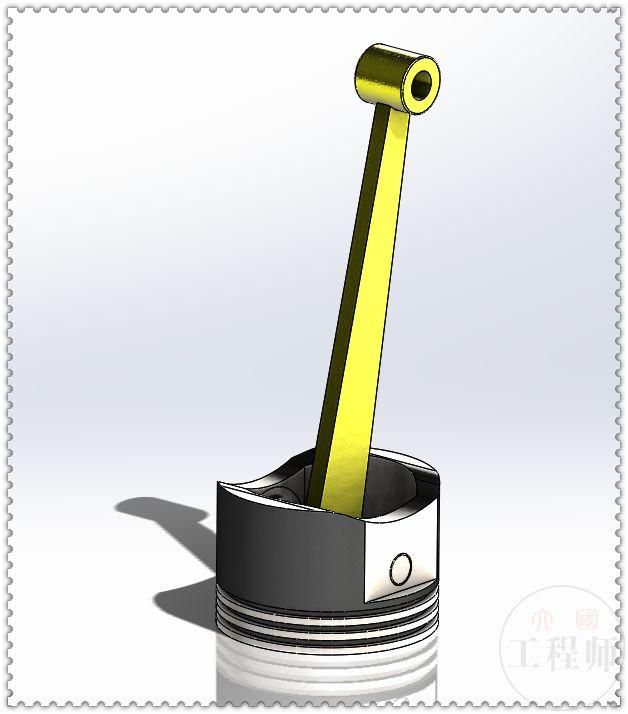

活塞子裝配體：

8.新建裝配體，插入透明活塞和連杆，添加配合。也可以再畫一根軸。

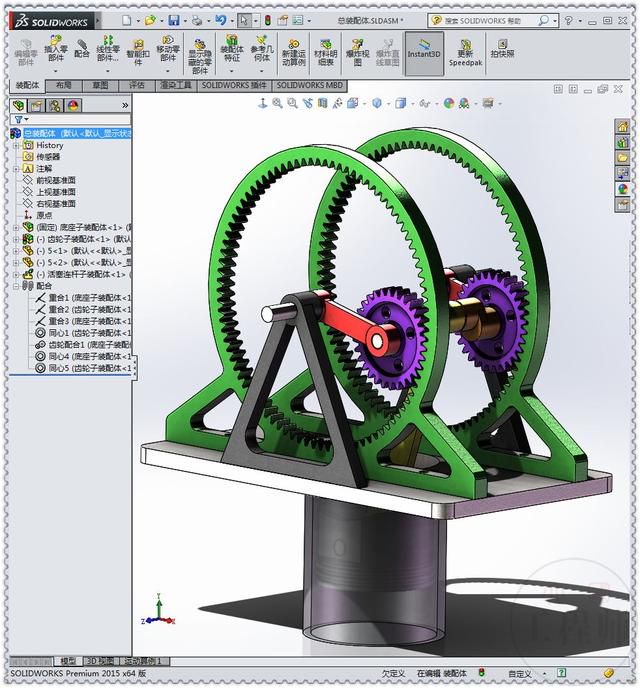

總裝配體：

9.新建裝配體，插入底座子裝配體、齒輪子裝配體和紅色連杆。

10.用連杆把底座和齒輪子裝配體連接起來。

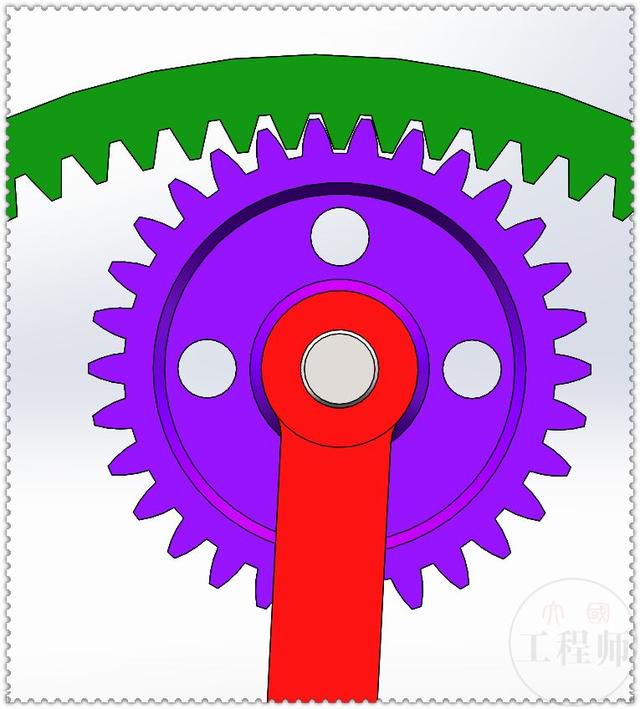

11.手動調整好小齒輪和內齒輪的位置，使它們相互嚙合。

12.在右邊設計樹裡找到兩個齒輪，顯示草圖。

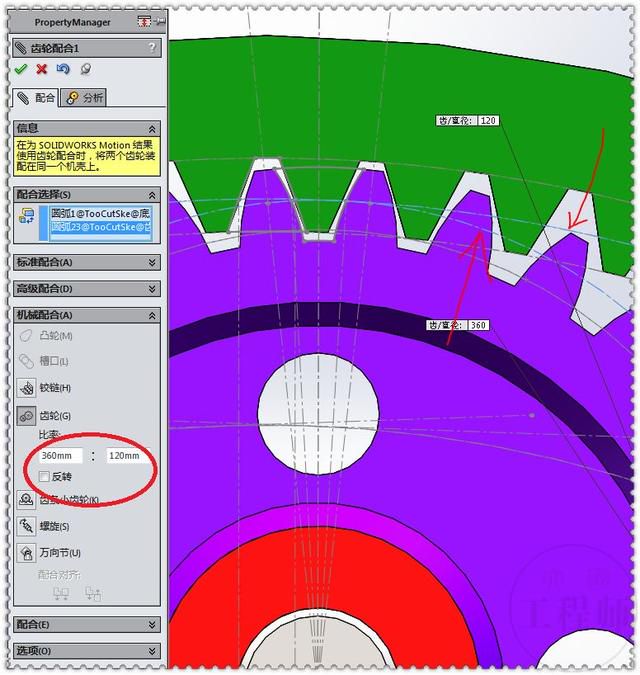

添加齒輪配合，

用的是兩個齒輪的分度圓。

13.這時就可以拖動運動了。

如果齒輪方向不對，

調整上一步齒輪配合裡的：反轉。

14.最後插入活塞連杆子裝配體，上下各添加一個同軸心配合。

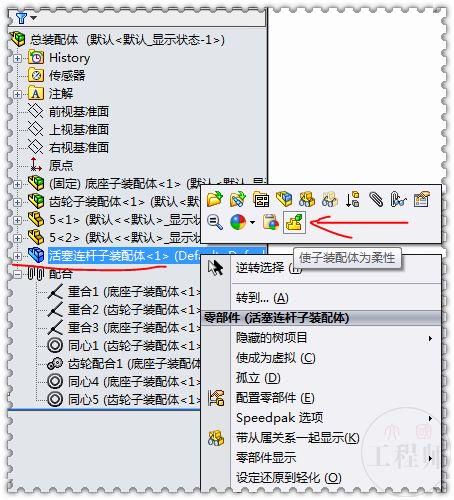

15.要把活塞、連杆子裝配體設置為柔性，不然是不會動的。

16.用滑鼠拖動轉動。也可以在運動算例裡添加馬達，但齒輪太小，速度太快，看不清它在轉動。

17.完成。
