上接著前期的文章，繼續給大家更新一下關於Excel精品圖表系列的內容。如果前幾期的內容小夥伴還沒有學習的，可以查看專輯來學習。

本期內容給大家講解一下如何使用Excelk繪製帶有氣泡的條形圖、棒棒圖、滑珠圖。

上述的3幅圖在Excel中繪製還是有一定的難度，但是如果對於基礎的圖表熟悉的話還是很容易可以做出上面的三幅圖表。

下面分別簡單地介紹一下上面的3幅圖的作圖的思路與技巧，以便在大家的製圖過程中能有幫助與啟發。

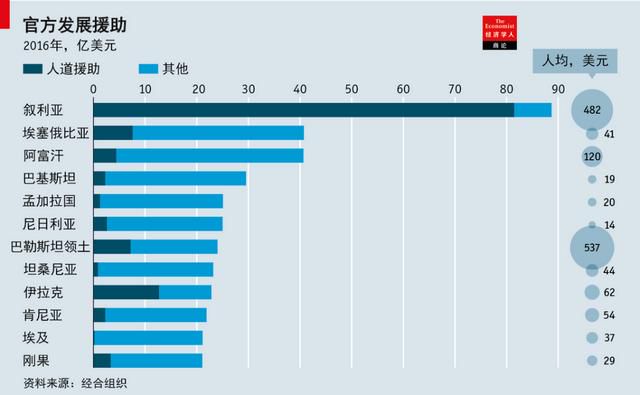

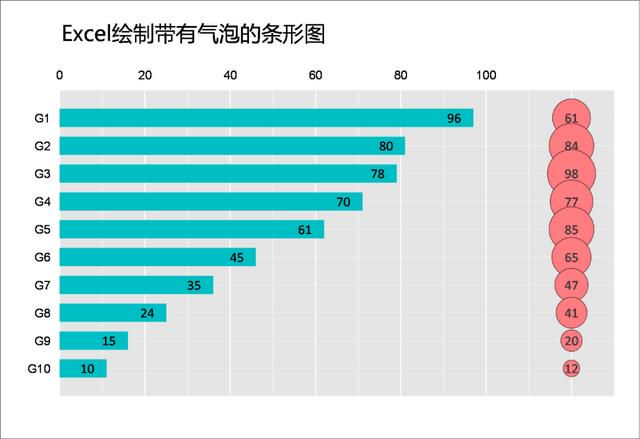

帶有氣泡的條形圖經常見於各種經典雜誌中。如《經濟學人》雜誌。

下面的這幅圖，是如何繪製出來的呢。

作圖思路：主要利用氣泡圖加誤差線的方法來製作條形與氣泡。

繪製的步驟可參考如下。數據源如下：

求取最大值：在E列輸入一個最大值為120，用於製作氣泡。

標籤軸：在F列輸入1複製向下填充。

y軸數據源：在G列l輸入10然後向下遞減填充至1.

Step-01：插入一個空的氣泡圖，然後添加數據。如下圖所示：

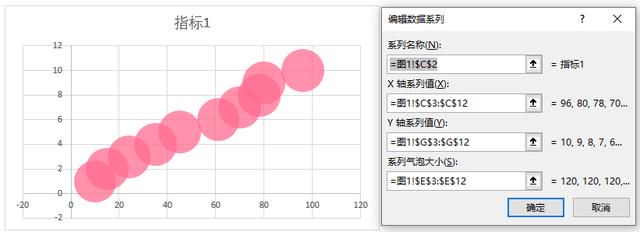

添加指標1的氣泡

添加指標2的氣泡

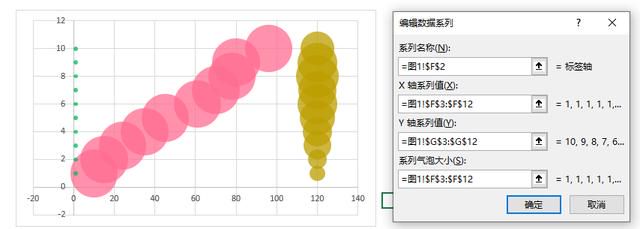

添加坐標軸的氣泡

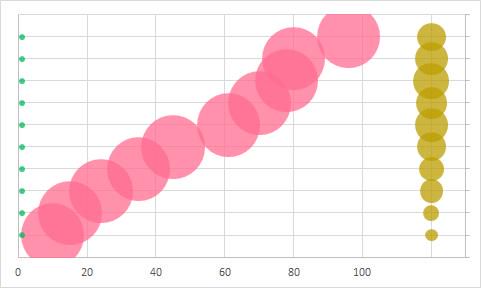

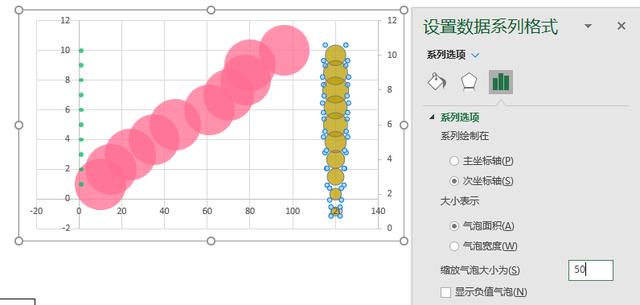

Step-02：修改指標2為次坐標軸，綻放氣泡大小為50.如下圖所示。

Step-03：修改坐標軸刻度，主要與次要縱坐標軸刻度為最小值為0，最大值為11，單位為1.分別隱藏坐標員標籤。橫坐標軸的最小值為0，最大值為130，單位為30，標籤位置為高， 坐標軸的數字格式設置為「[<=100]0;;;」，即120以上不顯示。

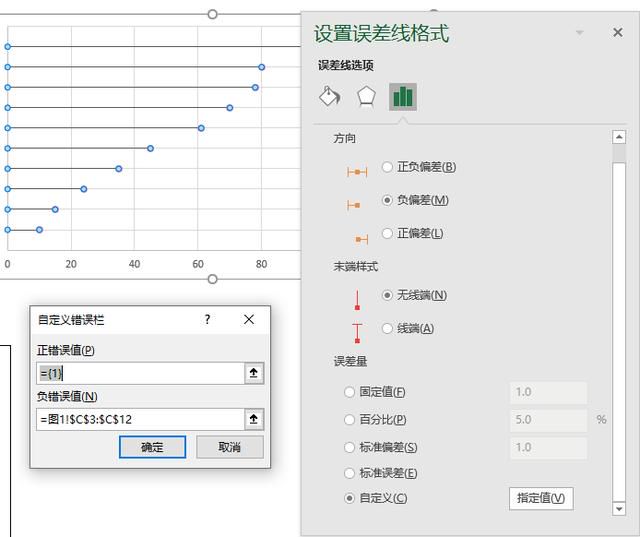

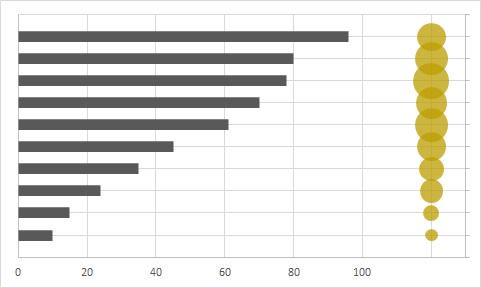

Step-04：設置指標1的氣泡大小為10，並為其設置水平方向的負誤差線，誤差線的格式設置為8磅，氣泡填充為無。如下圖所示。

Step-05：設置坐標軸氣泡為無填充，標籤來源為B3:B12單元格中值，位置為「靠左」。如下圖所示：

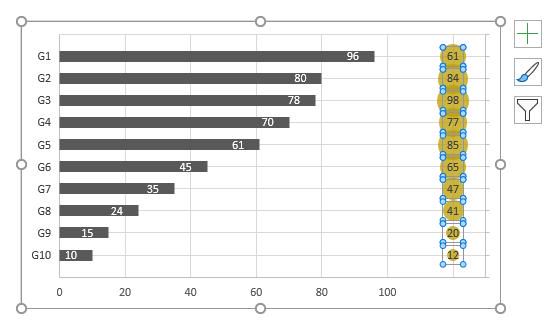

Step-06：設置氣泡以及條形的標籤與位置。如下圖所示。

Step-07： 最後對圖表進行填充，美化與細微的調整即可。

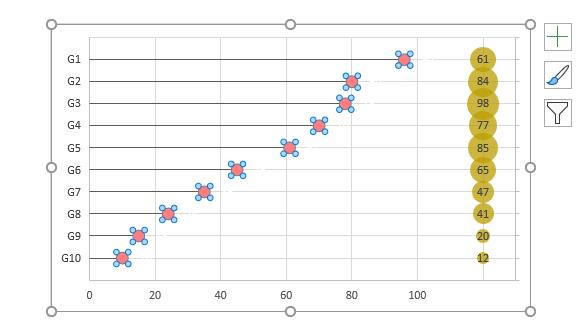

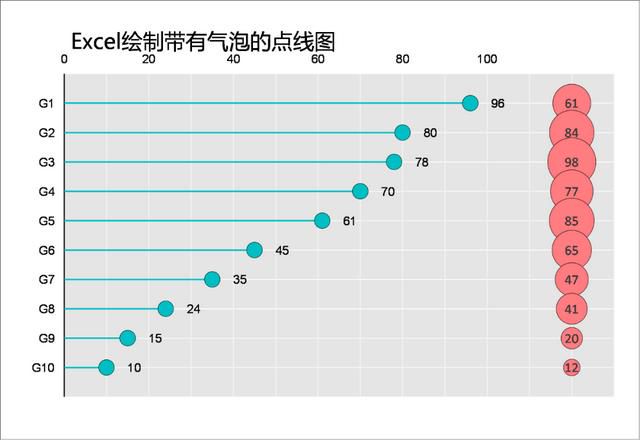

帶有氣泡的棒棒圖與帶有氣泡的條形的做法是一樣，只是對於誤差線的粗細設置為1磅，指標1的氣泡填充顏色，氣泡的縮放大小設置為15即可。如下圖所示：

帶有氣泡的棒棒圖完全可以在帶有帶有氣泡的條形圖的基礎上製作出來。這裡再不做過多的描述，有興趣的可以自行模仿繪製這樣的圖表。

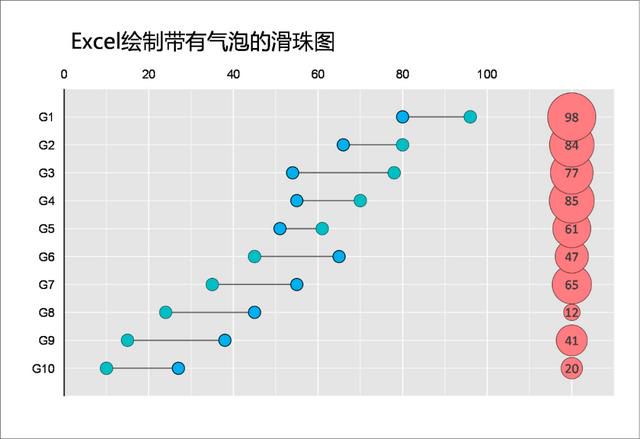

帶有氣泡的滑珠圖與其他的兩幅圖的製作的方法是一樣。在數據源方面會有3個指標，具體的構建的數據源如下圖所示。

與上面的兩幅圖的製作是一樣的，都是使用氣泡圖的方法來製作的，這裡的兩組滑珠可以參考帶有氣泡的棒棒圖的做法來繪製，而連接線可以繪製正負誤差線的方法來繪製。基本的作圖的思路都是一樣的。這裡只做簡單的展示，再不過多地描述繪製的步驟。
