變壓器的銘牌包括什麼內容?變壓器的規格型號比較多，不同種類規格其含義也不同常見的例如：，今天小編就來說說關於變壓器的銘牌包括什麼內容?下面更多詳細答案一起來看看吧!

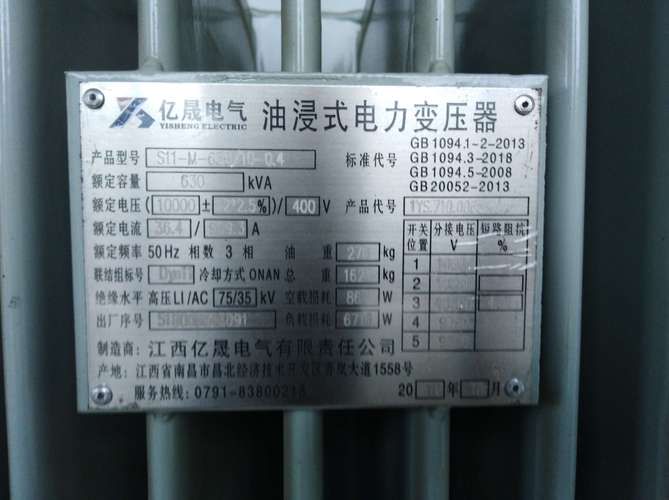

變壓器的銘牌包括什麼內容

變壓器的規格型號比較多，不同種類規格其含義也不同。常見的例如：

第一，乾式變壓器：

"SCB10－1000KVA／10KV／0．4KV"乾式變壓器表示的含義：

S的意思表示此變壓器為三相變壓器，如果S換成D則表示此變壓器為單相。

C的意思表示(乾式變壓器)繞組為樹脂澆注成形固體。

B的意思是箔式繞組，如果是R則表示為纏繞式繞組，如果是L則表示為鋁繞組，如果是Z則表示為有載調壓（銅不標）。

10的表示是設計序號，也叫技術序號。

1000KVA則表示此臺變壓器的額定容量(1000千伏安）。

10KV的意思是一次額定電壓，0.4KV意思是二次額定電壓。

電力變壓器的型號

電力變壓器的型號：通常由表示相數、冷卻方式、調壓方式、繞組線芯等材料的符號，以及變壓器容量、額定電壓、繞組連接方式組成。

4例如："SFSZ9-31500/110"變壓器型號含義

S:三相，F:風冷，S:三繞組，Z:有載調壓，9:設計序號9型。

31500:額定容量為31500kVA

110:一次側額定電壓110kV。

第二，變壓器的額定值

變壓器的額定值是製造廠對變壓器正常使用所作的規定，變壓器在規定的額定值狀態下運行，可以保證長期可靠的工作，並且有良好的性能。

其額定值包括以下幾方面：

1、額定容量：

是變壓器在額定狀態下的輸出能力的保證值，單位用伏安(VA)、千伏安(kVA)或兆伏安(MVA)表示，由於變壓器有很高運行效率，通常原、副繞組的額定容量設計值相等。

2、額定電壓：

是指變壓器空載時端電壓的保證值，單位用伏(V)、千伏(kV)表示。如不作特殊說明，額定電壓係指線電壓。

3、額定電流：是指額定容量和額定電壓計算出來的線電流，單位用安(A)表示。4、空載電流：變壓器空載運行時激磁電流佔額定電流的百分數。5、短路損耗：

一側繞組短路，另一側繞組施以電壓使兩側繞組都達到額定電流時的有功損耗，單位以瓦 (W)或千瓦(kW)表示。6、空載損耗：是指變壓器在空載運行時的有功功率損失，單位以瓦(W)或千瓦(kW)表示。7、短路電壓：

也稱阻抗電壓，係指一側繞組短路，另一側繞組達到額定電流時所施加的電壓與額定電壓的百分比。8、連接組別：表示原、副繞組的連接方式及線電壓之間的相位差，以時鐘表示。
