各種類型的電阻（常見的電阻）

2023-04-15 00:02:12

我們平常在工作中所說的電阻（Resistance）其實是電阻器。

電阻器是一種具有一定阻值，一定幾何形狀，一定性能參數，在電路中起電阻作用的實體元件。在電路中，它的主要作用是穩定和調節電路中的電流和電壓，作為分流器、分壓器和消耗電能的負載使用。

大部分電阻器的引出線為軸向引線，一小部分為徑向引線，為了適應現代表面組裝技術（SMT）的需要，還有「無引出線」的片狀電阻器（或叫無腳零件），片狀電阻器像米粒般大小、扁平的，一般用自動貼片機擺放。電阻器是非極性元件，電阻器的阻值可在元件體通過色環或工程編碼來鑑別。

種類

我們常見的電阻器有下列幾種：

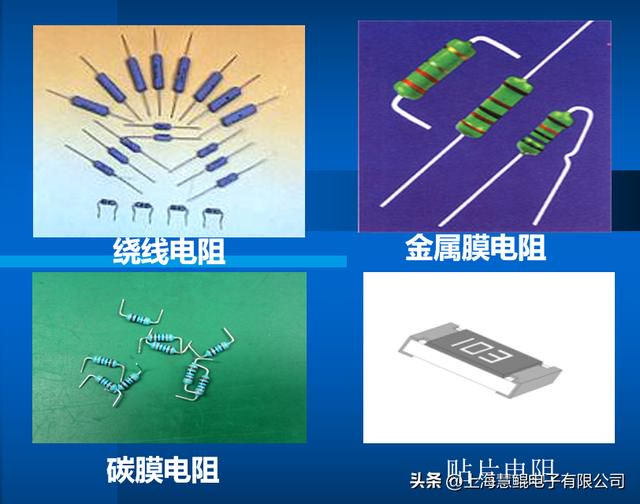

（1）金屬膜電阻器 （2）碳膜電阻器

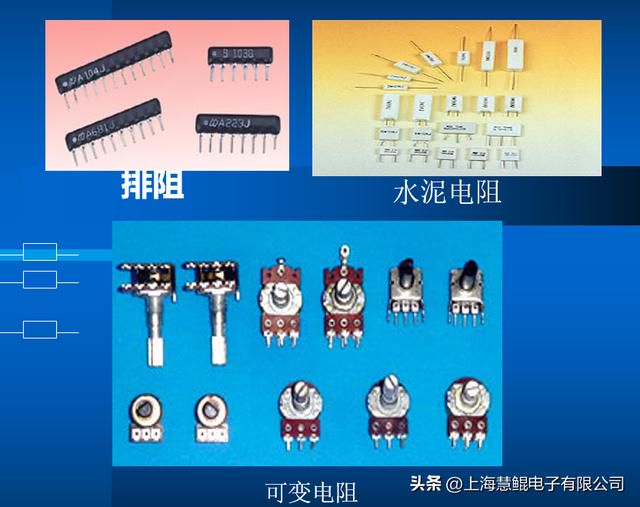

（3）線繞電阻器 （4）電位器

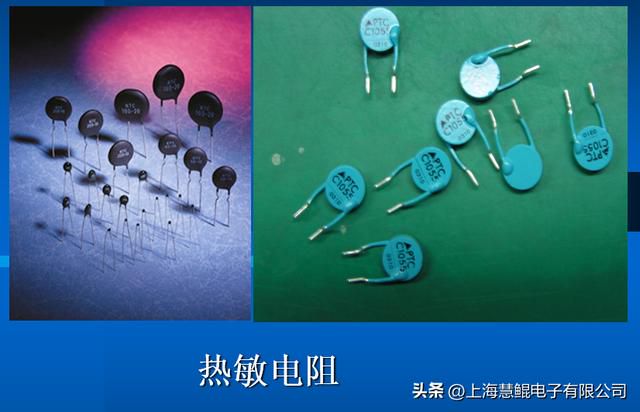

（5）電阻網絡器 （6）熱敏電阻器

不同的電阻器，不僅其電阻值不同，功能也不一樣，所以不同的電阻器是不可以隨便替代的。

單位

電阻的單位是歐姆（Ω），千歐（KΩ），兆歐（MΩ）。

它們的換算公式為10^6Ω=10^3KΩ=1MΩ

功率

功率的單位是瓦特，電阻器的功率能告訴我們它在正常使用情況下能釋放多少能量，功率越高，釋放的能量越多。

注意：儘管電阻阻值一樣，也不可使用低功率的電阻代替高功率的電阻。

誤差

誤差是允許電阻阻值變動的範圍，用正號（ ）或負號（-）表示其正常的變動狀況。比如一個電阻阻值為100Ω±10%，則電阻阻值可以在90-110Ω之間變化。

精密電阻的誤差在±2%以下，用五個色環識別：半精密電阻的誤差在±2%以上，用四個色環識別。

色環法

目前國標上普遍流行色環標識電阻，色環在電阻器上有不同的含義，它具有簡單、直觀、方便等特點。色環電阻中最常見的是四環電阻和五環電阻。

色環法規則：

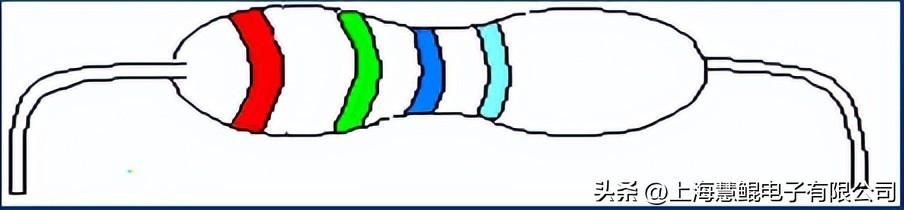

四色環表示阻值，其中前三條色環（從最靠近引腳的色環數起）標明兩位有效數字倍率，第4位表示誤差範圍（用金、銀色表示），適用於普通電阻。

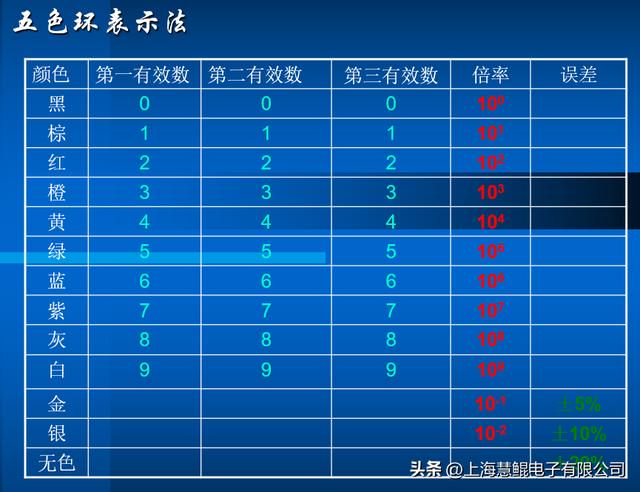

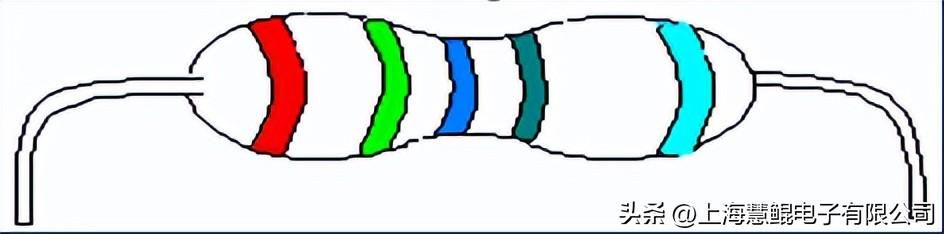

精密電阻用五色環表示阻值，前三條表示有效數，第4條表示倍率，第5條表誤差範圍，適用於精密電阻。

今天就先給大家介紹電阻，後面會繼續為大家介紹幾種常見的電子元器件。
