大眾efb怎麼檢測電瓶（EFB蓄電池檢測方法的說明）

2023-04-15 07:44:18 2

涉及車輛

上汽大眾所有配備AGM或者EFB蓄電池的車輛。

故障內容

對於裝配了AGM、EFB蓄電池的車輛，其檢測判斷流程、檢測方法與充電要求，請務必遵照規定的流程執行，防止蓄電池故障誤判和因充電方法錯誤造成電池損壞（圖1）。

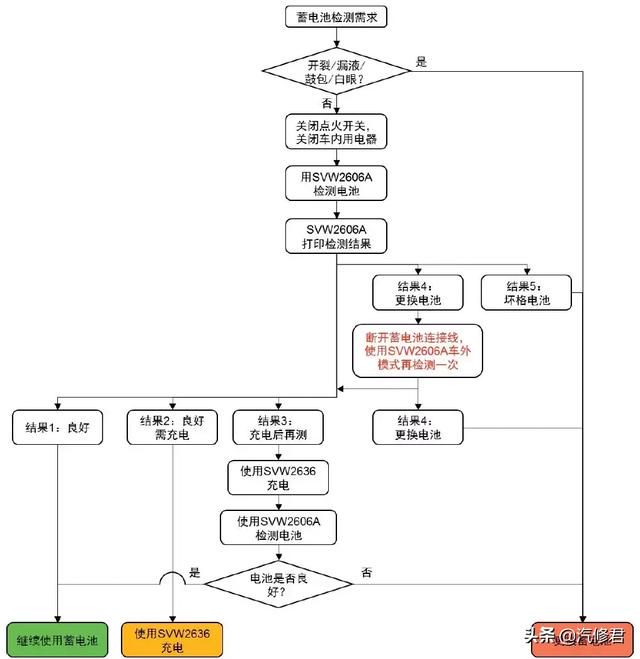

圖1 蓄電池檢測判斷整體流程

1.AGM、EFB蓄電池的外觀檢測

（1）根據蓄電池上的「AGM」「EFB」字樣辨別蓄電池種類。

（2）檢查蓄電池是否有開裂、漏液、鼓包及「白眼」等情形（圖2）。如果發現此類問題，請更換蓄電池。

圖2 典型的蓄電池損壞形式

2.AGM、EFB蓄電池檢測方法

AGM蓄電池應使用SVW 2606A或SVW 2606蓄電池和電氣診斷分析儀進行檢測，EFB蓄電池應使用SVW 2606A 蓄電池和電氣診斷分析儀進行檢測。具體步驟如下。

（1）按照SVW 2606A屏幕引導，選擇「電池測試」。選擇檢測人員。

（2）選擇檢測位置（「車內」代表蓄電池仍裝在車上，「車外」代表蓄電池已從車上拆下）。

（3）選擇正確的蓄電池類型（AGM、EFB或普通，圖3）。

圖3 選擇電池類型

（4）選擇蓄電池的額定值單位及額定值。對於AGM蓄電池，建議選擇「DIN」（德國工業規範）作為額定值單位。然後根據蓄電池上的標籤，輸入對應的額定值（圖4）。對於EFB蓄電池，根據蓄電池上的標籤，直接在列表中選擇對應的型號（圖5）。

圖4 選擇對應的AGM 蓄電池額定值

圖5 選擇對應的EFB 蓄電池額定值

（5）將分析儀置於蓄電池上方5cm距離處，以便儀器下方的IR溫度傳感器可以大概估算蓄電池的溫度。

（6）屏幕提示「是否生成測試代碼」，選擇「是」。

（7）輸入4位委託單號和車輛VIN號後8位。

注意：檢測過程中，如屏幕提示「表面電荷檢出，打開車燈」，請按屏幕顯示內容操作放電。檢測過程中，如屏幕提示「充電前或充電後」的字樣時請選擇「充電前」，並按ENTER鍵。

3.AGM、EFB蓄電池充電要求

AGM、EFB蓄電池應使用SVW 2636智能充電機充電（EFB蓄電池仍可使用蓄電池充電機SVW 5095A進行充電）。

（1）充電時，按壓對應的蓄電池類型按鈕（AGM或EFB），選錯蓄電池類型可能導致蓄電池損壞（圖6）。

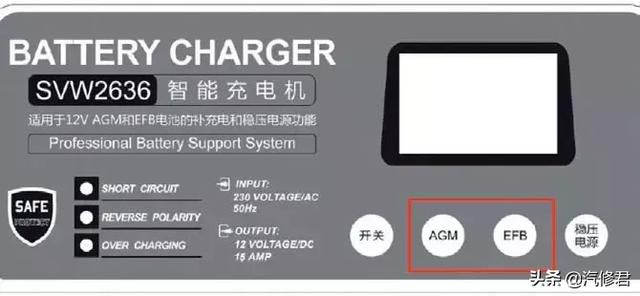

圖6 SVW2636 智能充電機外觀

（2）智能充電機LCD 屏右上角蓄電池標記顯示充電進度（圖7）。

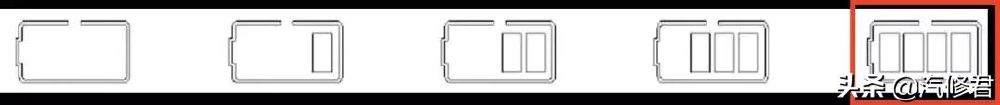

圖7 SVW2636 智能充電機充電進度標記

對於AGM 蓄電池，當「進度標記」顯示滿格並閃爍時，表示蓄電池已可以使用。當「進度標記」常亮顯示滿格時，表示已100%充滿電，充電機進入浮充模式。

對於EFB 蓄電池，當「進度標記」顯示滿格並閃爍時，表示蓄電池已有80%電量，如果充電前蓄電池電壓大於12V，則蓄電池已可以使用。

如果充電前蓄電池電壓小於或等於12V，則需繼續充電至「進度標記」常亮顯示滿格。「進度標記」常亮顯示滿格表示蓄電池電量接近完全充滿，充電機進入浮充模式。
