玩音響不可忽略的「地線」問題

一、地線也影響音質

談起地線，很多人認為只不過是一條共同的迴路，只要將它接在一起然後接在機殼就完事。其實，地線不只會帶來噪音，更嚴重影響音質。筆者研究地線比研究電路還來得多，它就如同一部機器的下水道，沒有處理的下水道又髒又臭，不是把蓋子蓋起來就以為好。所以說，怎樣規劃、怎樣保養清理，才是做出一部好機器的基本功課。

地線一般稱為接地零電位，也就是GND，但是接機殼不一定是GND。接機殼主要目的是接屏蔽，不被外界幹擾，還有一個很重要的東西就是電源線內的地線接頭。其主要目的是保護任何一條電源火線的短路，避免觸電造成傷害，所以一般這個電源地要接在機殼上。

很多人都容易忽略一個問題，那就是只注意到信號線的品質，認為它會影響聲音好壞，也有人了解電源線也影響音質音色，可是很少人了解到簡單的地線一樣影響音色或噪音。應該這樣解釋，信號線除了走信號外還有一頭接地端，比方說由CD機到前級再由前級到後級，這一路下來地都是相通的，信號就是沿這一路走過去。

二、錯誤的接地也影響音質

你有沒有想到還有一條彎曲的繞一大段路的地線，是由電源線的地線由CD機走到電源插座再轉到前級電源線地線走到前級，還有一條後級電源線的地線走到後級，要知道，電在走不是單挑近的走，它是走任何可以走的走，這時就有出現問題了。

什麼問題呢？前級或CD機裡的電位不一定和後級相同，這樣必然造成幹擾，純粹的信號也被電源線的地線幹擾，可想而知必然會有重大影響。怎麼解決這個問題呢，最簡單也最有效就是將前級及CD機的接地去掉，只留下功放後級的接地線，這樣做雖然很容易效果好，但問題是要怎麼做？

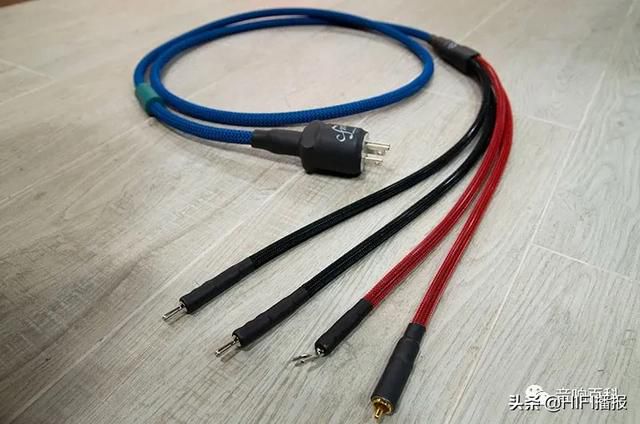

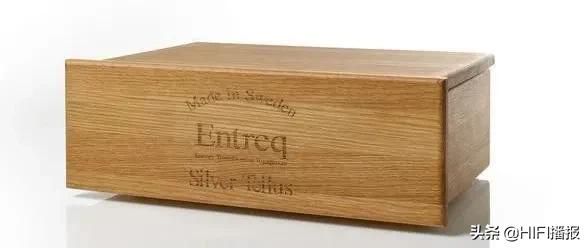

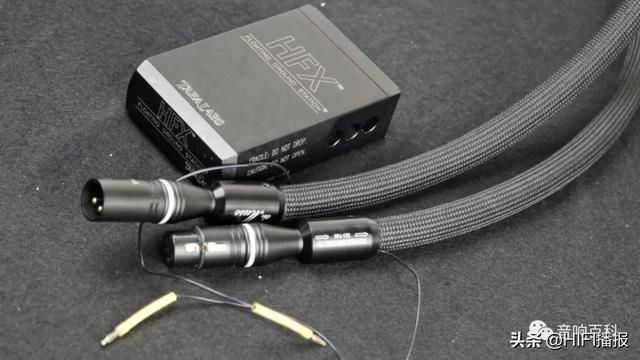

某品牌信號線，自帶地盒

有的人把插頭的地接頭掰斷，或找沒地接頭的線材來接，有些人卻對這種破壞性的方式不是很樂意，這時，我們就要考慮，如何將機器裡的電路地和機箱屏蔽地隔開，當然這就牽涉到電路「地」的安排了。

首先，你要有一個觀念：在電路中，無論任何供電中的電流必定要有一個回流。也就是無論在晶體機或是電子管機中，必然由「地」這端做為回流的動作。

即當所加的電壓經過主被動元件後再經過負載仍要回到地線來回到原出發點，這個出發點一般都是以濾波電容共地點以及變壓器零點為共地出發點，當所加電壓無論是正極或負極，它所用的電流也就是地線回流的電流，當你考慮到所加電壓電流的線徑時，就要考慮地線的線徑至少要相同的。

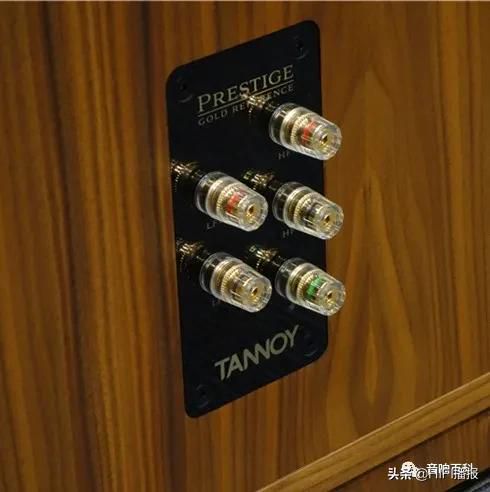

有些品牌音箱也帶有接地端子

這時不要忘記，當你使用正負電壓時它是加倍的，比方說後級，它最主要的是喇叭的地線，一般都是喇叭回流電流重要的通道，它接到濾波電容的接地端和電源變壓器地端接在一起成為迴路。當然有時也有比如接成橋式輸出。

有人很重視電子管機的輸出，卻不知重點在輸出變壓器的零端。把地線用很粗的線接上去，這其實沒什麼意義，應該將輸出變壓器的零端接線直接接到輸出座上。要注意功放電子管的陰極電阻要和電源濾波電容地相近，以造成良好的地迴路。

三、地線中的漣波電流

現在談一下地線中的漣波電流問題。我們都知道，一般市電是50Hz-60Hz的交流電，當它被整流後會產品加倍的漣波電流，這個漣波會在濾波電容器和便壓器零端產生一個迴路。在這個迴路中有大量漣波電流及電壓，在這之間接到任何其他路徑的地端必然會受到影響——成為噪音的來源。所以，濾波電容的地接點越近越好，同時不要參雜其他的地線進來，尤其同時用好幾個濾波電容並連時會更容易造成相同的問題。

四、如何安排地線

原則上應以電流量來考慮，電流量大的要儘量接在源頭，依次傳接過去，還要根據放大前後端的路徑依序接地。地線儘量不要成為兩條以上的路徑而後又接在一起。還有一種叫「星形接法」，即是將個別電路上的地群分開來接到一個共同點。這樣比較不會互相干擾。

最後談一下「落地」的概念。落地主要目的是接到機殼產生一個屏蔽作用。有人用很粗的線鎖焊片接上，以為接不好就會產生噪音，其實這種做法不對，最好是用一顆100歐的電阻接殼，同時並連上一顆0.1以下的電容。那從哪裡接最好呢？筆者認為整機最初輸入端最合適。屏蔽的電位越近，輸入點屏蔽效果越好。

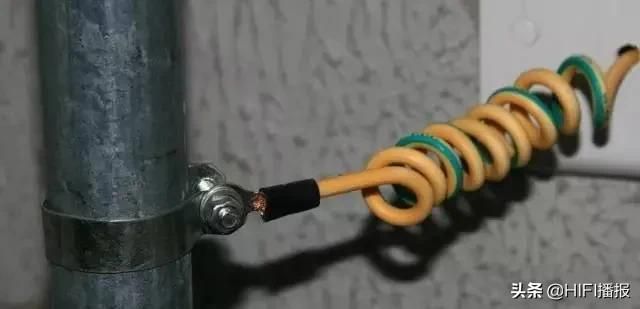

某品牌的功放專用接地線

以上提出的觀點只是很基本的概念，其中還有更深入的細節並不容易敘述完整。有些朋友想知道接地線到底怎樣接才對，應該這麼說，沒有絕對哪樣接才是正確，這中間應考慮到漣波的走向，放大率回授電路地端走向，而其實最好的辦法，則是動手試試。切記不要試一次就認為所有接地線都一樣，犯上以偏概全的錯誤，不同結構自有不同的接地法。

--------------------------------------------------------------

幾種實用的接地方法推薦

一、共用接地

一般現在的新建住宅小區都配有地線，即整棟大樓的共用接地（連接到大樓的基礎上）。這也是普通燒友用的比較多，比較通俗的。這類接地對於防漏電、防雷擊等安全性來說足夠的。但由於是共用的因此做為音響用的話素質普遍不高。用燒友的話說就是這類地線比較「髒」，就是地線所受的幹擾比較大。整棟大樓的幾十個空調、冰箱、微波爐、照明等等全部接入，可想地線的幹擾得多大。

安全性： ★★★★★

實用性： ★★★★★

聲音效果：★★★☆☆

二、接大樓基礎

國內有很多老舊的住宅樓是沒有配地線的。供電方式只有火、零兩線。為了音響效果那麼這些燒友也研究出了一種可操作性比較高的接地。此種接地就是大樓基礎接地。方法是在家裡找個牆角（柱子），敲破牆體露出大樓的鋼筋。（注意得確認敲開裡面有鋼筋的。要不敲了沒有重敲，把家裡給刨了你媳婦估計得把你敲了）在露出鋼筋上焊上一個螺母。然後就可以把地線接上了。再用水泥重新封上刷點漆這就很美觀了。這種方式可操作性高，費用低，由於大樓的鋼筋是直入地下了，而且面積也夠大。因此接地效果也十分不錯。唯一遺憾的是雷擊就很容易把雷電引入室內。雷電一般都選導電性大的地方來釋放電能。不過說實話我接觸音響這麼多年，真還沒聽說過燒友因為這樣接，家裡被雷擊的。

安全性： ★★☆☆☆

實用性： ★★★★★

聲音效果：★★★★★

三、自製接地

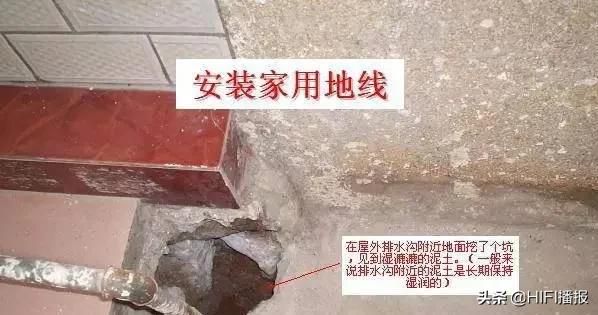

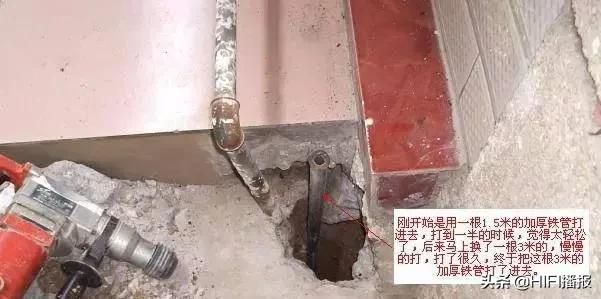

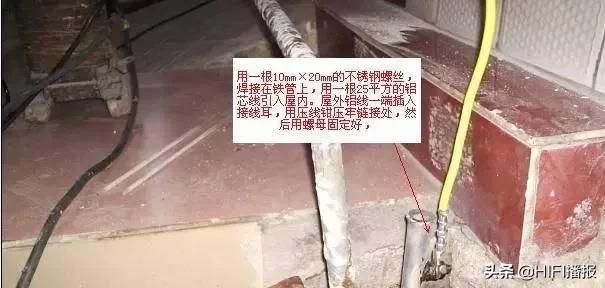

如果燒友住宅沒有接地，或用家有施工方便的。有部分燒友採用了自己製作地線。就是在地上自己打一根地棒然後連上接地電線使用。但接地電阻必須小於4歐。否則就失去了其作用。下面是某位燒友的獨立接地，在屋外打入了一根3米的加厚鐵管來作為地線操作流程。

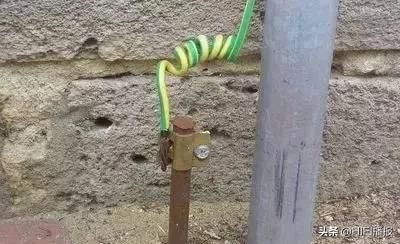

在牆角直接打入地銅棒，然後連接地線也可以。和上圖的埋水管實際是一樣的換湯不換藥而已。

安全性： ★★★★☆

實用性： ★★★★☆

聲音效果：★★★☆☆

四、星型接地

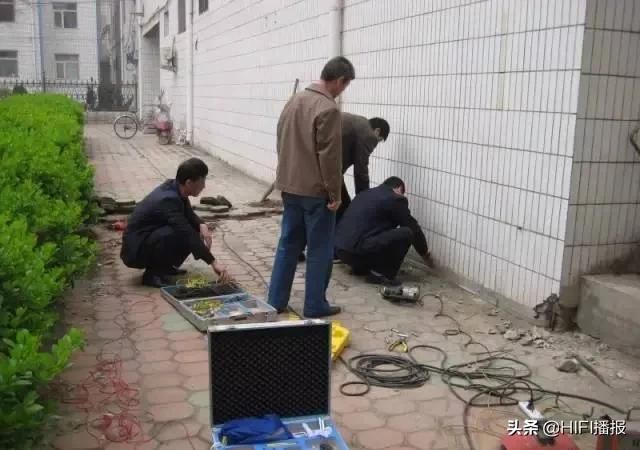

所謂星型接地就是在地下，埋入3~5根接地棒（接地點）。在把這幾個點連接到一個點上，然後接入地線，此類接地施工難度比較大，但效果是最好的也是最為規範了。做的好話用搖表測基本基地阻值多在1歐左右而已。而且對聲音的效果也是十分優秀的。但由於其專業性高，可操作性低，燒友基本都很少能做到如此規範。畢竟誰家物業肯讓你怎麼挖。有些小區還有地下車庫呢。這麼弄是作死的節奏啊。工業、廠房等應用比較多。
