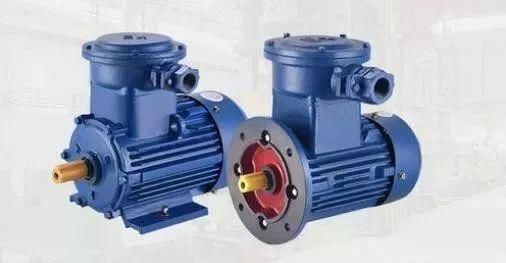

防爆電機是一種可以在易燃易爆場所使用的一種電機，運行時不產生電火花。防爆電機主要用於煤礦、石油天然氣、石油化工和化學工業。此外，在紡織、冶金、城市燃氣、交通、糧油加工、造紙、醫藥等部門也被廣泛應用。防爆電機作為主要的動力設備，通常用於驅動泵、風機、壓縮機和其他傳動機械等。

防爆電機如何接線

防爆電機接線應在專用的接線盒內，接線盒還必須配套有橡膠密封圈、JBQ型電機引出線等這些專用防爆電機配件配接。

防爆電機接線時的注意事項：

1、接線盒裝好後檢查電氣間隙和爬電距離：380/660V最小電氣間隙10mm，爬電距離最小為18mm。1140V最小電氣間隙18mm，爬電距離最小為30mm。

2、接線盒的進線處是通過壓緊橡膠圈密封的，這種結構的弱點是橡膠圈的老化，彈性失效，使電纜和橡膠圈的配合不一致。

3、對於雙出線口的接線盒，不用的出線口應有厚度不小於2mm的金屬封片堵上，金屬封片的外徑與進出線裝置出線孔內徑尺寸應相近，以保證壓盤或壓緊螺母均勻地壓緊密封圈，達到可靠密封。

防爆電機各種故障的一個主要原因是絕緣受潮。例如：在利沃夫——沃倫斯克煤礦，一晝夜產量超過1000噸的掌子面刮板式傳送帶用的電動機，由於受潮和電動機內腔出現水珠致使定子繞組絕緣電阻下降而發生的故障佔故障總數的45.7%。

所以說，封閉式結構的電氣設備在許多情況下還不足以保護其免受不良氣候因素的影響。因此，在電氣設備外殼裡應該有一些專用的裝置，以保證氣候條件得以改善。其中必須包括一個空氣溼度調節裝置，這個裝置用於降低機殼裡的空氣相對溼度和溼度，偶爾落下的水分從機殼裡排除並防止通過軸承和密封圈吸入水分。

防爆電機使用和維護的注意事項

(1)應注意按使用環境選擇防爆電機的類型。

(2)要嚴格按要求設置短路、過載、過熱、缺相等保護，並定期對這些保護裝置進行檢查，確保其有效。

(3)非專業人員嚴禁拆修電機的任何部位。

(4)連接電源線應按如下程序：取下接線盒蓋後，擰下接線鬥，拿出接線座進線口中的橡膠墊圈，並將這兩個零件套在電纜上。

應注意：

橡膠墊圈的內孔必須與電纜的外徑相同，不得有較大空隙，否則，當壓緊接線鬥時，橡膠墊圈與電纜不能形成密封，這樣當接線盒內爆炸時，將引起電機外部的爆炸，從而失去隔爆作用。

將電纜從接線盒進線口引入盒內，3股芯線分別繞接在各自的接線柱上(礦用電機還需將接地芯線繞接在接地螺釘上)，每股芯線都必須圓整地壓在兩個弓形墊圈內，然後擰緊接線柱螺母。

在電纜接妥後，將橡膠墊圈裝好。裝上接線鬥並擰緊螺釘，以使接線鬥的端面壓緊橡膠圈，使其完全箍緊電纜。

(5)如需拆裝，應特別注意保護隔爆面和繞組免受碰傷。若多臺同時拆裝時，應將拆下的零件各自單獨存放，不許混裝。拆下的零件若將擱置一段時間時，應對隔爆面進行必要的防鏽處理。
