電工高頻考點：什麼是電氣二次設備？常見的電氣二次設備有哪些？

發電機、變壓器、斷路器、隔離開關、自動開關等直接用於生產、輸送和分配電能的生產過程的高壓電氣設備都是一次設備。

對這些一次設備的工作進行監測、控制、調節、保護以及為運行、維護人員提供運行工況或生產指揮信號所需的低壓電氣設備，即為電氣二次設備。

比較常見的電氣二次設備主要包含以下幾種：

（1）儀表

電工儀器儀表可用來測量電壓、電流、電阻等數據，主要起到一個測量作用，屬於電氣二次設備。

（2）控制和信號元件

控制和信號元件是用來改變系統的運行狀態的，自然也屬於電氣二次設備。

（3）繼電保護裝置

繼電保護裝置是能反應電力系統電氣設備發生故障或處於不正常運行狀態，並動作於斷路器跳閘或發出信號的一種設備，很明顯是一種電氣二次設備。

（4）操作、信號電源迴路

由二次設備互相連接，構成對一次設備進行監測、控制、調節和保護的電氣迴路，即為二次迴路。包括測量迴路、繼電保護迴路、開關控制及信號迴路、操作電源迴路、斷路器和隔離開關的電氣閉鎖迴路等全部低壓迴路。

（5）控制電纜及連接導線

控制電纜為二次指令導線，所控制的是接觸器等器件載流運行；連接導線則是把電源、負載及開關連接起來，組成一個完整的閉合迴路，主要起到傳輸和分配電能的作用。

（6）發出音響的信號元件

發出音響的信號元件能夠引起人們的注意，主要起到警示、預告作用，因此也屬於電氣二次設備。

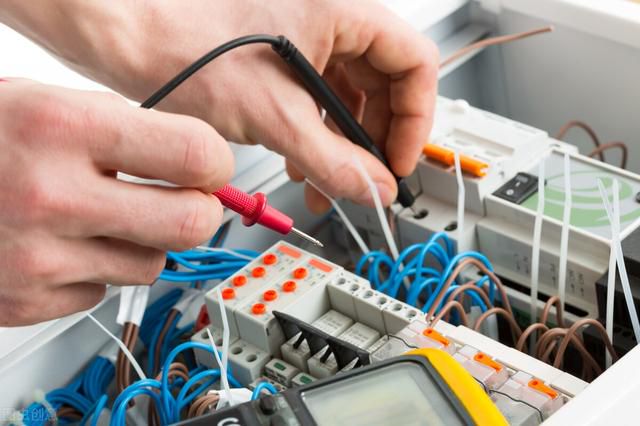

（7）接線端子排及熔斷器等

接線端子排作為連接器起著連接電氣設備與導線的橋梁作用。熔斷器則是在電流超過規定值時，以本身產生的熱量使熔體熔斷，斷開電路的一種保護器件。

電工考試出題總是會給考生幾個選項，讓考生判斷設備是否屬於電氣二次設備，因此了解電氣二次設備的定義和常用的電氣二次設備有哪些是非常有必要的！

以上就是本篇文章的全部內容，希望對大家有所幫助！
