手裡有30支18650動力電池，需要改成12V電瓶，就自己DIY了一個點焊機，具體步驟如下：

一、所需主要材料：

1、微波爐變壓器1隻，可以到廢品回收站淘，也可以到某寶買（3、40元/個）。我用的是自家壞掉的微波爐上拆下來的。

（照明線圈和高壓線圈已拆除。圖片來源於網絡。）

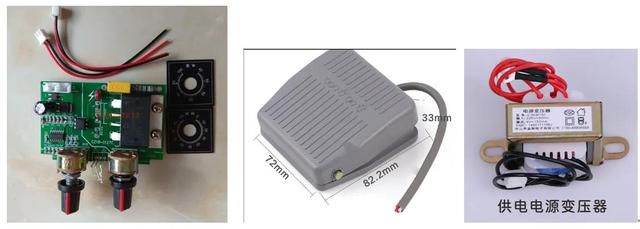

2、點焊機變壓器控制板1塊。（我在某寶買的100A不帶數顯的，加上9V變壓器和腳踏開關共花費50大洋）

3、ABS塑料盒，做為點焊機外殼。（我從某寶買的尺寸200*120*113，13.5元，建議買比這大一二號，方便接線）

4、其他材料自製。

二：微波爐變壓器改造

1、將微波爐變壓器原次級線圈去掉，小心別破壞初級線圈。另選用25平方的軟線做次級線圈（我是找的兩根10平方的軟管並在一起使用的）；然後纏繞三至四圈，電壓約4.26V左右，量好長度，接上線鼻子。

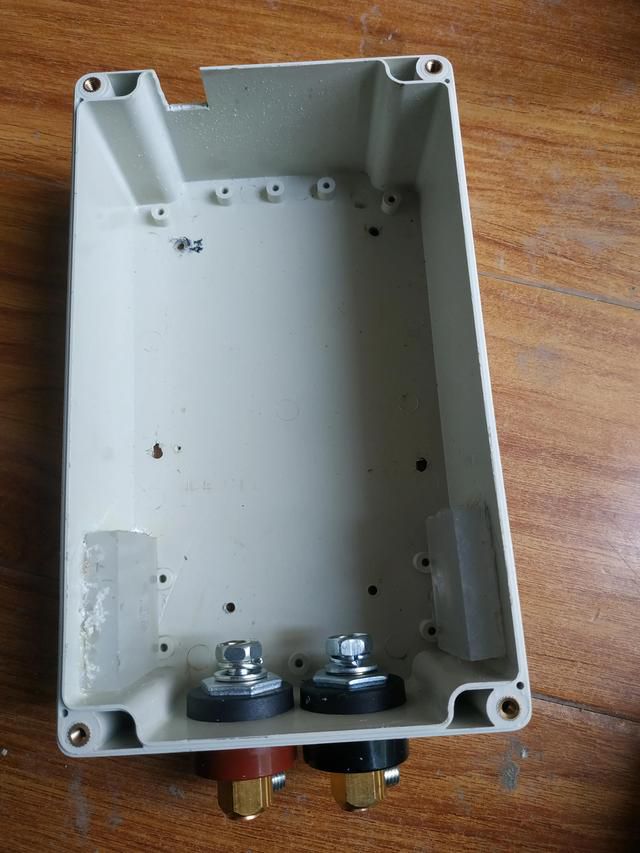

2、線盒上按需求開孔。裝好控制電板、電板供電變壓器、接線子、腳踏開關接口、電源開關。

3、接線，完成安裝。

4、焊筆製作，如圖，使用直徑6-9毫米銅管制作。

5、試焊。用7*0.1鍍鎳鋼帶試焊，經多次試驗，時間調到0.2秒左右、電流70-80A，焊出的點痕無燒穿變色等現象，而且一個焊點可以承受50N左右接力（短時間無變形）。

以上為自製點焊機過程，如果不用控制板，直接使用次級線圈點焊，點焊的效果不好把握，經常出現貼粘焊筆、鍍鎳鋼帶燒變顏色等現象。
