對抗NVLink！AMD欲打造新超高速總線

2023-06-30 01:07:49 2

    新一代顯卡中除了升級更高效的內核、配備更高速的3D顯存之外，互聯總線技術也要有所突破，因為GPU的計算性能越來越強大，對帶寬的要求不斷提高，PCI-E 3.0已經很難滿足GPU需求了。NVIDIA在Pascal架構上會引入NVLink總線技術，號稱帶寬是PCI-E 3.0總線的5到12倍，對此AMD公司也在開發類似的技術，帶寬超過100GB/s，同樣比PCI-E 3.0快得多。

    目前顯卡再用的是PCI-E 3.0總線，單條通道帶寬約為1GB/s，x16通道也就是最多16GB/s的帶寬，日常遊戲使用沒什麼問題，但GPU計算性能日新月異，對帶寬的要求遠遠超過了PCI-E 3.0的潛力，而PCI-E 4.0遲遲沒有蹤影，NVIDIA、AMD及Intel都在開發自家的技術。

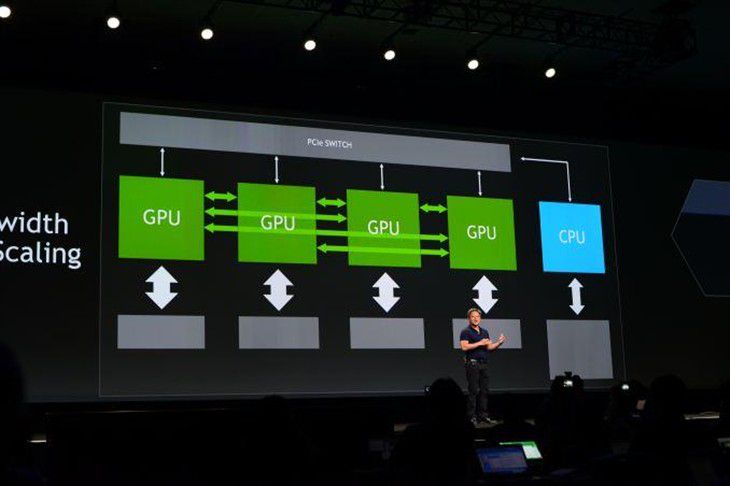

    顯卡方面，NVIDIA推出的是NVLink，之前我們也介紹過，它是NV跟IBM聯合開發的技術，旨在突破GPU與CPU、GPU與GPU之間通訊的帶寬瓶頸，其中多卡系統中的帶寬將會是目前PCI-E通道的5倍（從1GB/s提升到5GB/s）。不過根據NVIDIA的描述，這項技術需要CPU在硬體上支持，而暫時可以確定的是引入CAPI（一致性關聯處理器接口）的IBM下代Power 8處理器會率先支持這種技術，民用領域暫時還不好說。

    AMD新的總線技術也在路上，RTG部門老大Raj Koduri日前在採訪中也透露了即將到來的一致性網絡架構，多GPU配置下它可以提供驚人的100GB/s帶寬，而即將發布的APU也會支持這種技術。

    不過Raj Koduri並沒有透露該技術的細節，也沒有公布該技術中CPU與GPU之間是否能共享數據及數據一致性，按理說這都是可以的，畢竟AMD早前在APU異構運算中已經開始支持數據一致及共享了。現在讓人疑惑的是AMD的Polaris架構GPU是否趕得上新一代總線技術，畢竟AMD在之前的架構解析中並沒有體積Polaris架構的存儲系統架構。■
