四節蝦米彎頭放樣步驟圖（蝦米彎頭的放樣步驟及畫法）

2023-05-30 05:54:01

一、蝦米彎頭畫圖步驟：

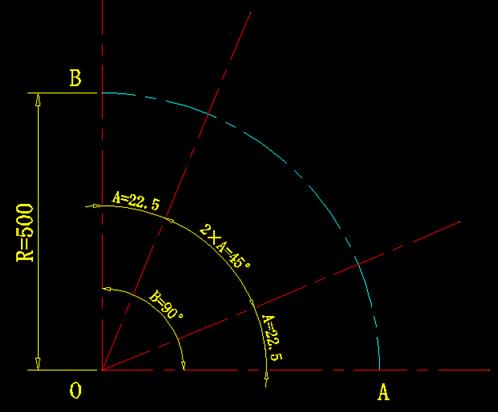

1、以O點為起點，先畫出彎頭du角度數B=90°（2條射線），然後以O點為圓心，按彎曲半徑畫圓弧相交於兩射線於A點和B點。再分別按各節角度畫射線。重點：第一節的夾角A=22.5°的計算公式：

2、需要注意的是：蝦米腰彎頭各節的角度不是總角度除以節數，這是錯誤的！不論多少節的蝦米腰彎頭都應這樣分節：第一節和最後一節的角度是中間節角度的一半，因此可推導出上面的公式；

3、以A點為中點，畫出彎頭的直徑（377），並在兩端點畫垂直於直徑線的2條線；相交於第一節的「節線」於E和E』點；

4、同樣步驟畫出第三節，並連接各個交點，完成彎頭的尺寸圖；

5、如果是3節以上的彎頭（如上圖為5節），中間節角度必定是第一節和最後一節角度的2倍。然後以OE和OE』為半徑截取各個角度的射線，連接各個交點，即可畫出完整的蝦米腰彎頭。

二、放樣展開。

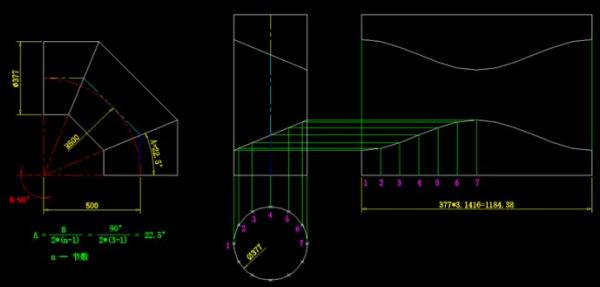

1、展開：通俗講 就是將一個空間面 「拍平」到一個平面。如下圖（第一節的半部分，將直徑377圓等分12等份），將左面黃線部分的空間曲面「拍平」後到右邊的平面。請仔細觀察一下各個點之間的關係。

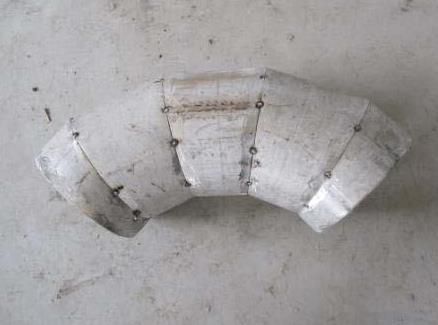

2、蝦米腰彎頭各節經過扭轉對齊後可組成一個直管（如下圖），由於第一節、最後一節是中間節的一半，所以只需展開第一節就可以了。

3、從點1處將第一節「剪開」，「拍平」後，其長度為377*3.1416=1184.38 ，等分為12等份（圖上只畫出一半），向上畫12條垂直線，其高度從左面第一節各個點量出後，在對應的垂線上截取。平滑連接得到的各個點，完成展開圖。

4、有的放樣展開是這樣形狀的（下圖）：其實只是剖切的點不同，上圖剖切點在第一節的最短處（1點），下圖剖切點在點4處。
