近年來，國內已有多套26萬噸/年氨氧化法生產丙烯腈裝置在運行。在流程上基本上按照2套反應系統 2套急冷系統 1套吸收系統 1套產品精製系統模式進行配置。

急冷系統包括脫除未反應的氨組分。

本文以某26萬噸/年丙烯腈裝置為例，探討丙烯腈裝置1套急冷系統的工藝計算問題。

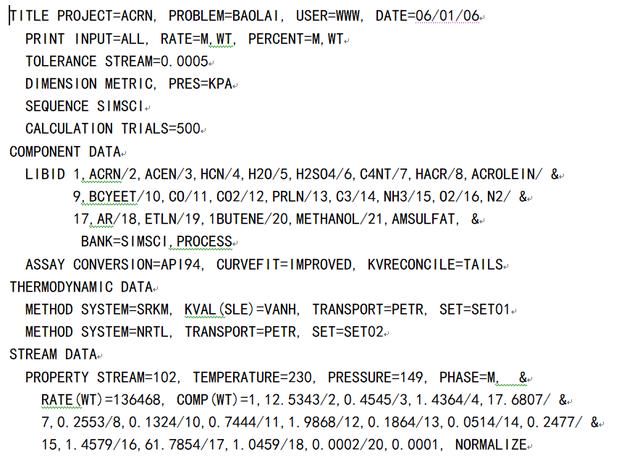

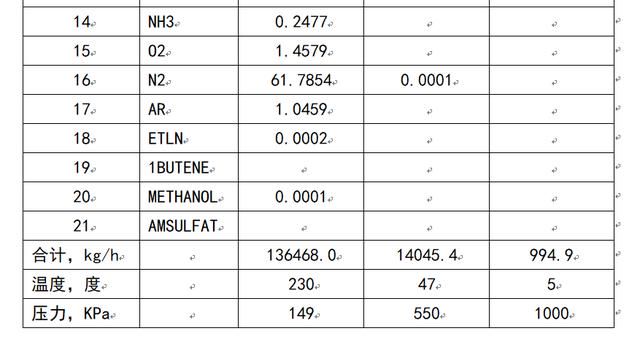

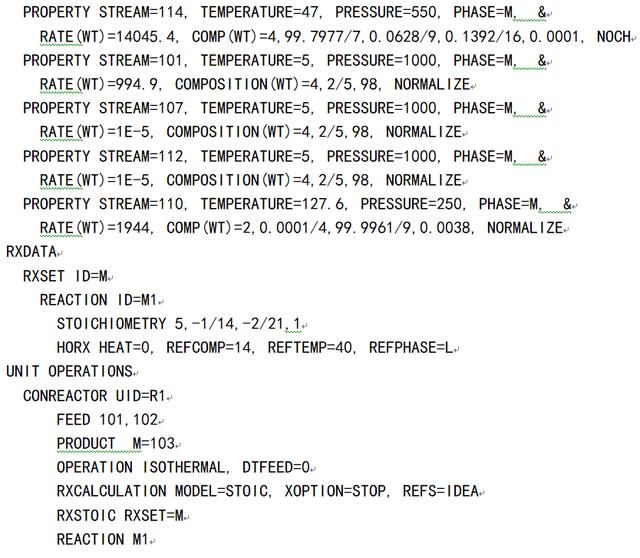

急冷系統進料包括反應物、急冷水、硫酸和來自急冷塔釜液汽提塔的氣相等四股物料，某26萬噸/年丙烯腈裝置的1套急冷系統的進料組成如下。其中來自急冷塔釜液汽提塔的物料為循環物流，在計算過程中自動計算得到該物流的組成、流量和其他工藝參數。

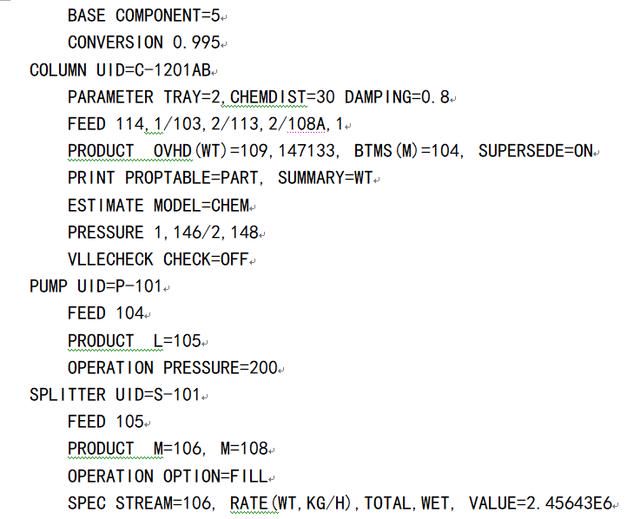

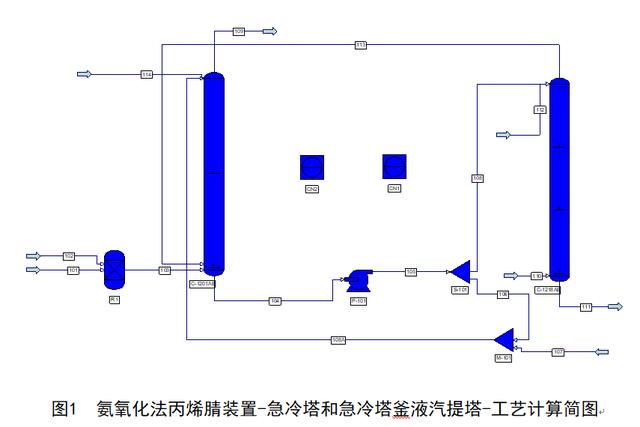

來自反應器的反應物（102）和硫酸（101）從底部進入急冷塔（C-1201）；急冷水（114）從頂部進入急冷塔（C-1201）；來自急冷塔釜液汽提塔的氣體（113）從頂部進入急冷塔（C-1201）；來自急冷塔（C-1201）底部的循環物料（108A）從底部進入急冷塔（C-1201）。急冷塔（C-1201）塔頂為急冷並脫除氨的反應物（109）；塔底含硫酸銨的塔底物料（104），塔底物料（104）經泵（P-101）加壓後分為兩路，一路（106）從返回急冷塔（C-1201）作為循環物流，另一路（108）送至急冷塔釜液汽提塔（C-1218）。

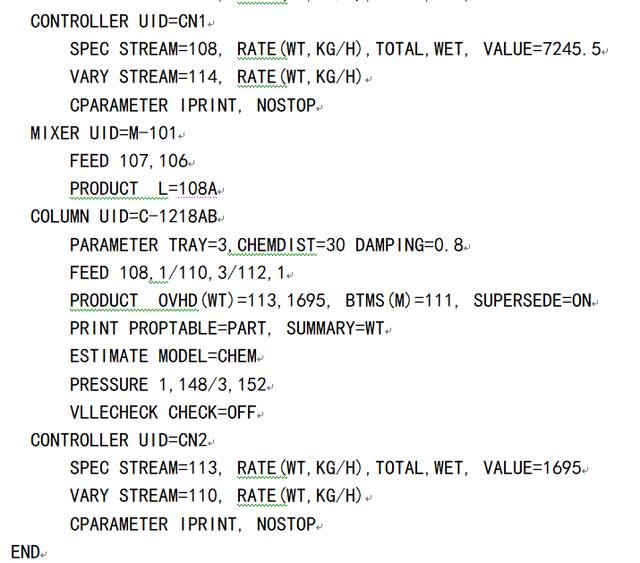

來自急冷塔塔底泵的急冷塔釜液（108）從頂部進入急冷塔釜液汽提塔（C-1218）；汽提蒸汽（110）從塔底進入急冷塔釜液汽提塔（C-1218）。急冷塔釜液汽提塔（C-1218）塔頂採出氣相（113）從塔底返回急冷塔（C-1201）；塔底採出含硫酸銨溶液（111）送去進一步濃縮處理。

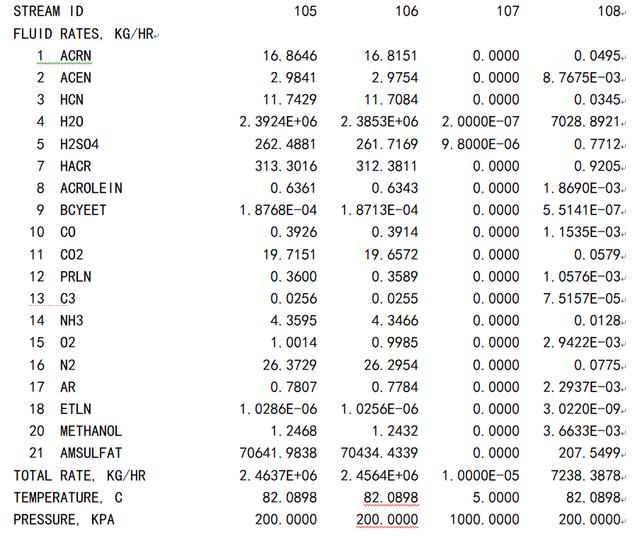

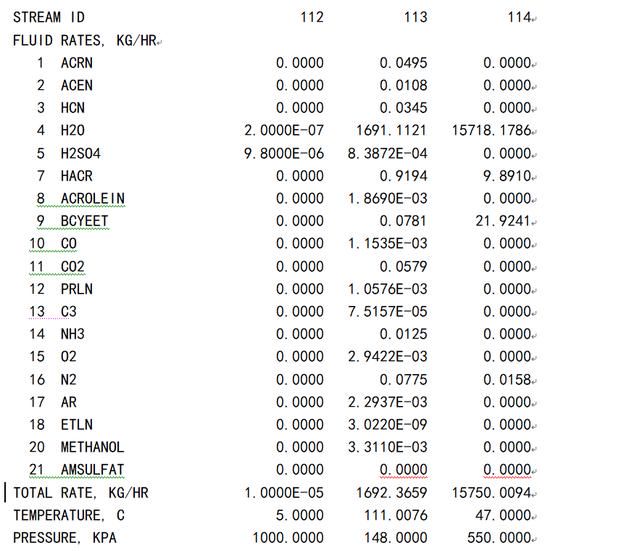

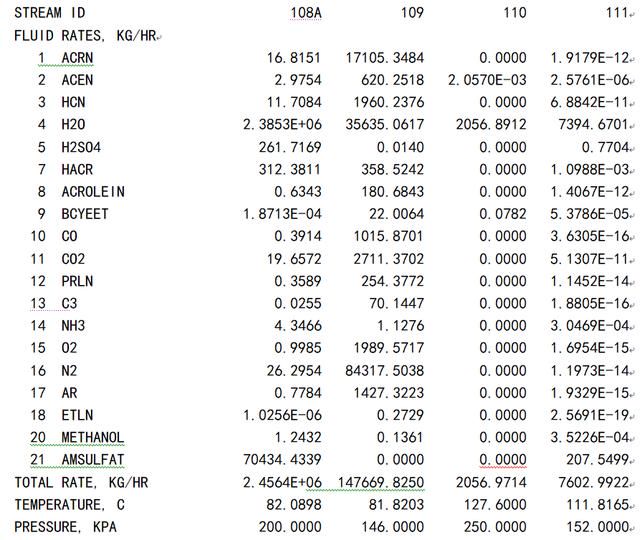

5.1、產品質量流量分布工藝計算結果

物流號見第3節。

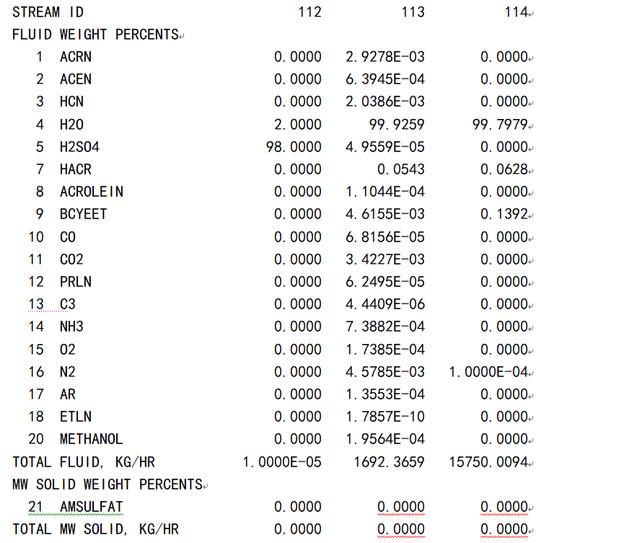

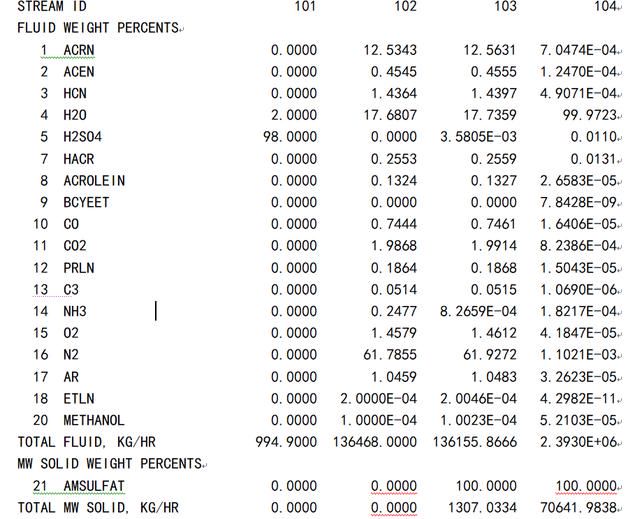

5.2、產品質量分率分布工藝計算結果

物流號見第3節。
