圓弧連接在平面圖形繪圖過程中是常見的情形，怎麼用CAD中進行圓弧連接呢？

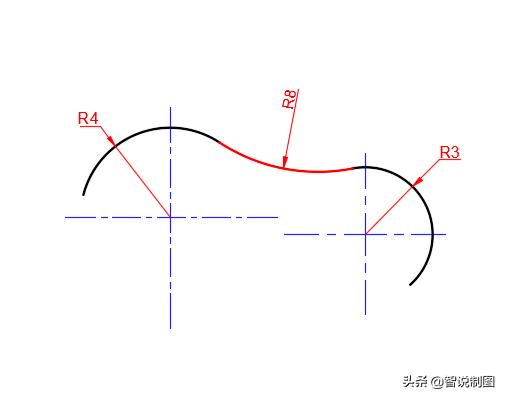

上面這個實例屬於圓弧與圓弧之間的圓弧連接，以此為例，教你三種方法：

在製圖課中，我們知道：圓弧連接的一般方法是：定圓心，找切點，用光滑曲線連接。利用 這個思路，採用CR畫圓方式，進行圓弧連接。

這個方法的特點是：容易理解，但畫圖效率低。

關鍵步驟：設置修剪模式及圓角半徑。這裡的圓角半徑就是連接圓弧的半徑。

這個方法的特點是：操作簡單，效率高，但值得注意的是：

（1）只適合畫外切的圓弧連接，

（2）兩連接圓弧，必須是弧，不能是圓，若是圓，即使設置修剪模式，也不會進行修剪。

那麼內切的圓弧連接怎麼實現？

這種方法的特點：雖然比第二種方式稍慢一些，但適用範圍廣，既可實現外切，又可實現內切。

使用時要注意：

（1）選取相切點時要注意切點的大致位置，切點位置決定相切的類型（內切、外切）。

（2）在修剪（TR）時，儘量放大圖形，以剪掉不要的部分，剪切時要小心仔細。

這三種方法，你學會了嗎？哪種方法適合你？歡迎交流。
