cad多段線怎麼樣描圓弧線（漸小的圓弧型多段線）

2023-05-28 01:55:38

#頭條創作挑戰賽#

1.1、「DIV」命令可以將一個對象「定數等分」為相等的多段。

1.2、使用「定數等分」命令之前，為了使等分節點易於觀察，要先進行「點樣式」設置。

1.3、繪製直線型多段線或圓弧型多段線要在繪製前切換。

1.4、在繪製有寬度的多段線時，要提前設置多段線的起點、端點的寬度。

1.5、選擇「多段線」命令的「D」選項，或者按住鍵盤上的「Ctrl」鍵不放，可以改變圓弧型多段線的方向。

1.6、必須使用「C」或「CL」子命令閉合多段線，以避免出現多段線「閉合不嚴」的問題。

20201127_02

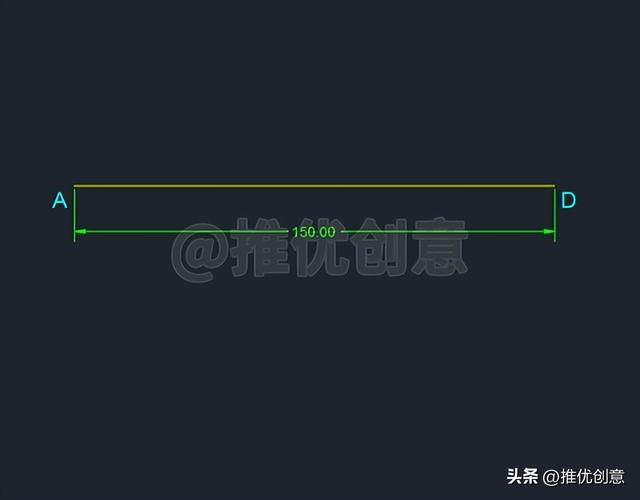

2.1、按鍵盤上的「F8」鍵，打開「正交」，命令行輸入「L」後回車，啟用「直線」命令，繪製一條長度為150個單位的黃色水平線段AD。

20201127_02

2.2、命令行輸入「PT」後回車，調出「點樣式」對話框。

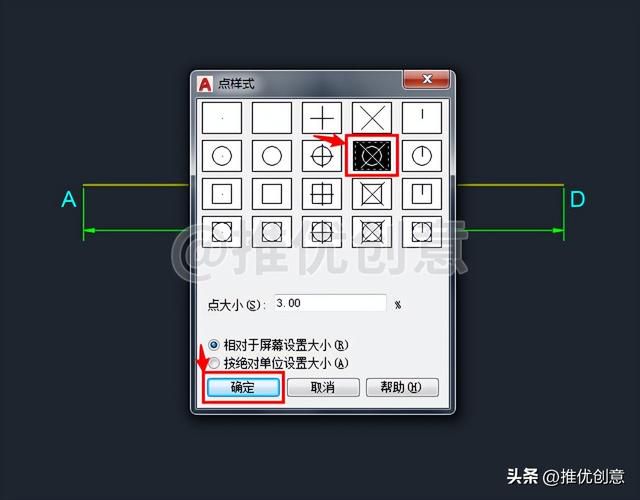

2.3、點選下圖中的「點樣式」後點擊「確定」。

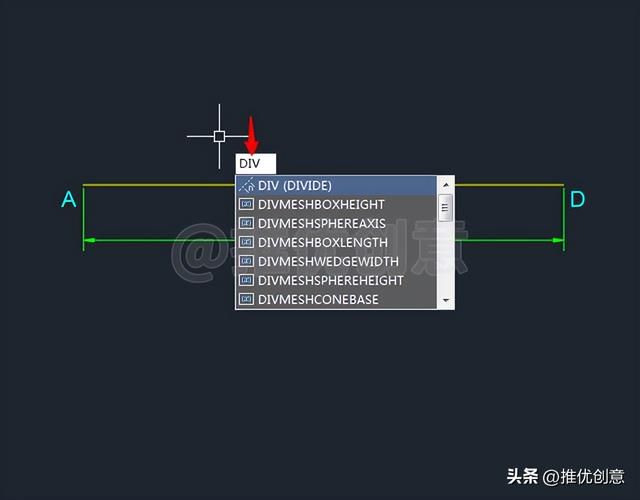

2.4、命令行輸入「DIV」後回車，啟用「定數等分」命令。

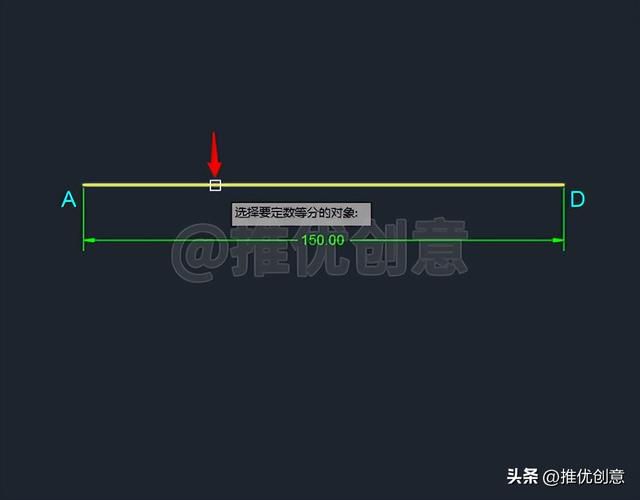

2.5、點選黃色水平線段AD作為要定數等分的對象。

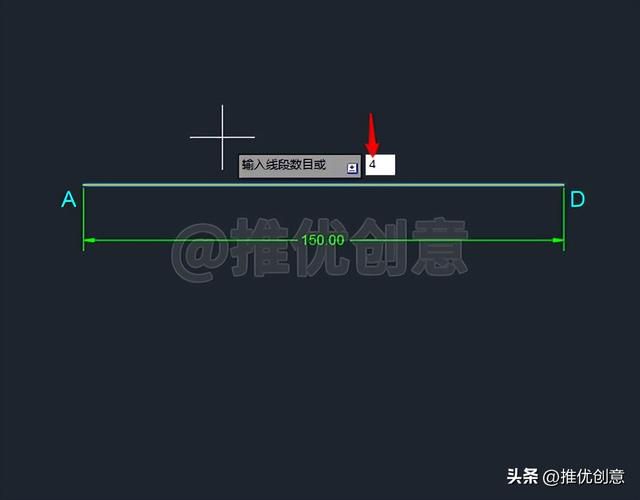

2.6、輸入線段數目「4」後回車。

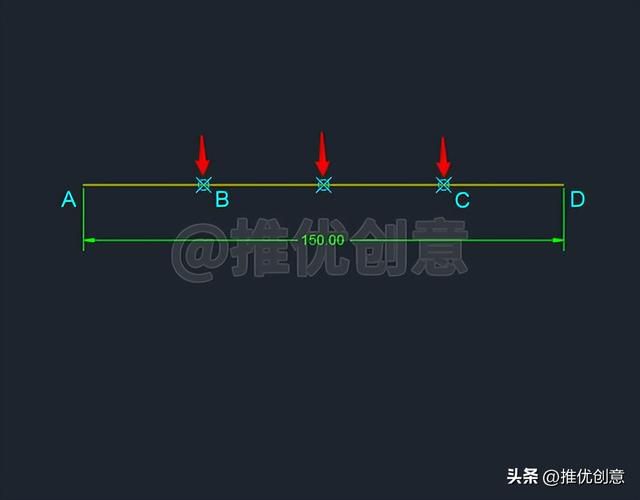

2.7、這樣就繪製出了黃色水平線段AD的四等分點，設靠近端點A的等分節點為節點B，靠近端點D的等分節點為節點C。

2.8、命令行輸入「PL」後回車，啟用「多段線」命令。

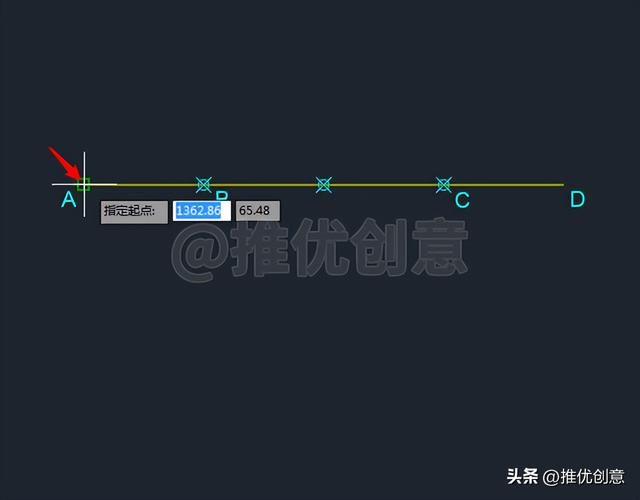

2.9、單擊捕捉端點A作為多段線的起點。

2.10、向右移動光標，輸入「A」後回車，切換為繪製圓弧型多段線。

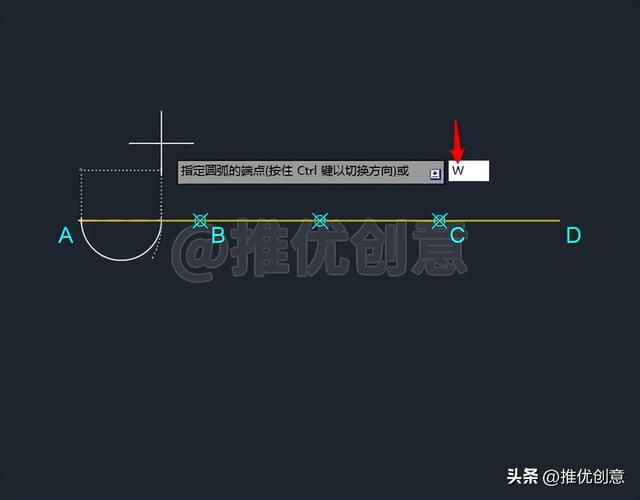

2.11、命令行輸入「W」後回車，選擇指定多段線的寬度。

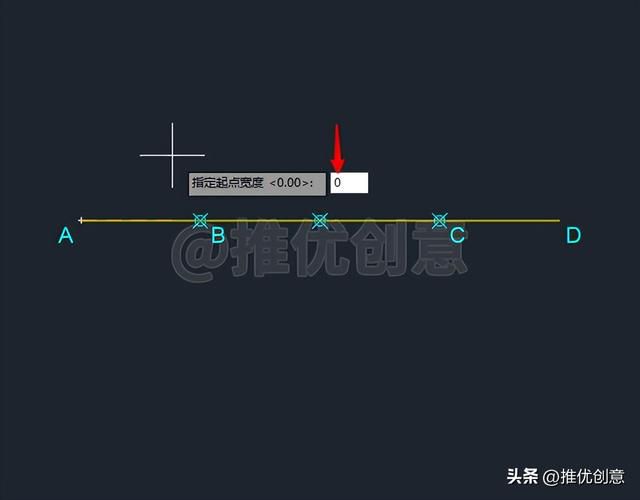

2.12、輸入起點的寬度值「0」後回車。

2.13、輸入端點的寬度值「10」後回車。

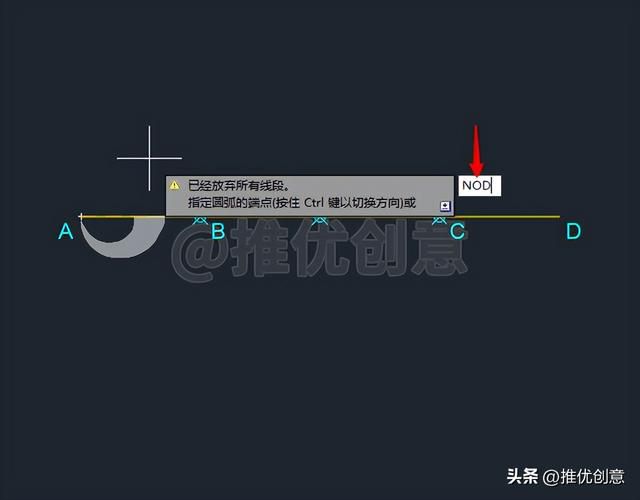

2.14、命令行輸入「NOD」後回車，啟用捕捉「節點」。

2.15、將光標移到節點B上，單擊捕捉節點B指定圓弧的直徑。

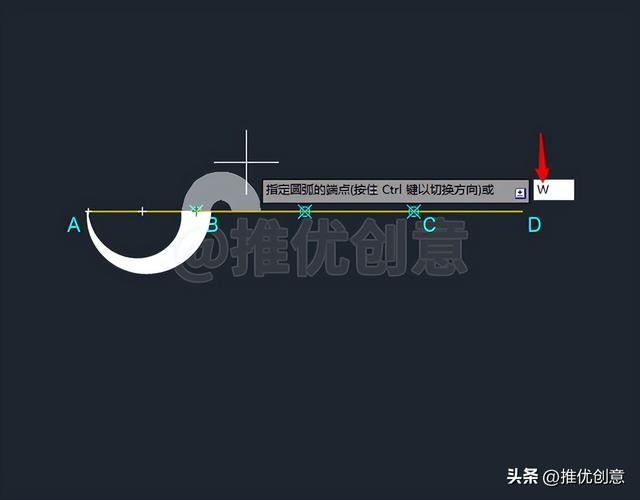

2.16、命令行輸入「W」後回車，選擇指定多段線的寬度。

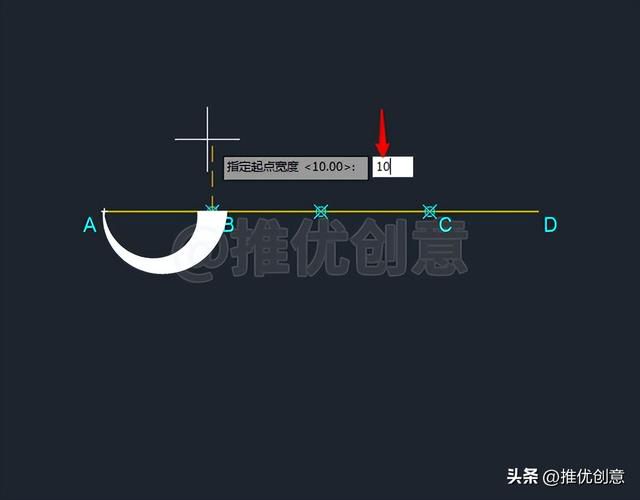

2.17、輸入起點的寬度值「10」後回車。

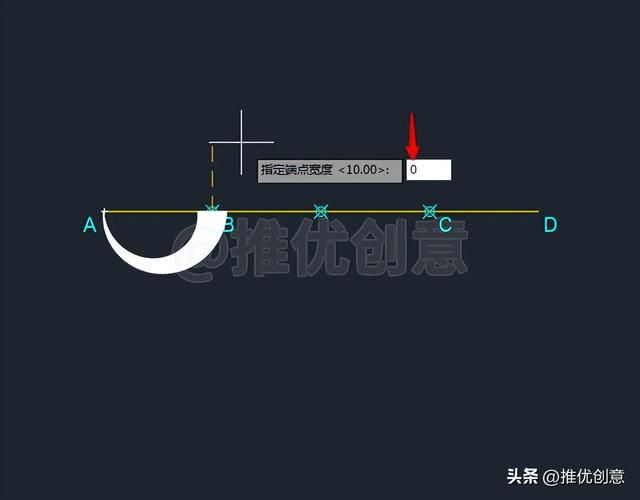

2.18、輸入端點的寬度值「0」後回車。

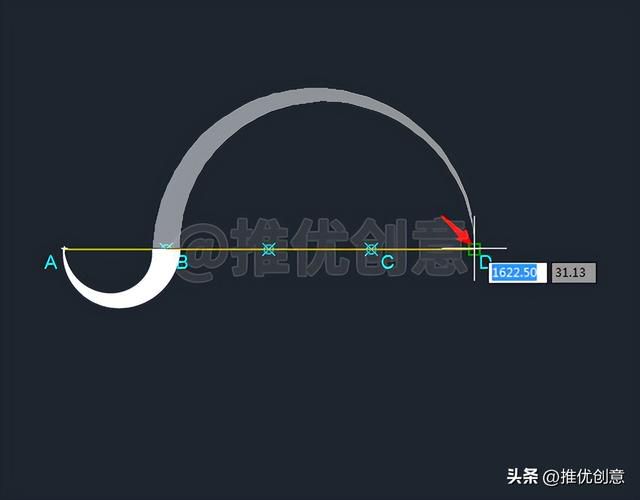

2.19、單擊捕捉端點D指定圓弧的直徑。

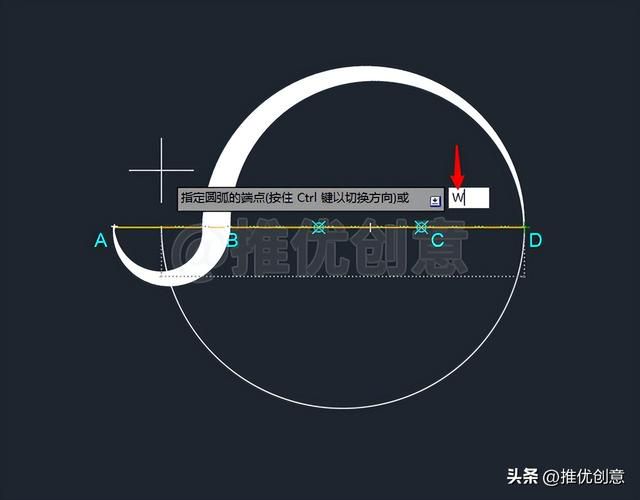

2.20、命令行輸入「W」後回車，選擇指定多段線的寬度。

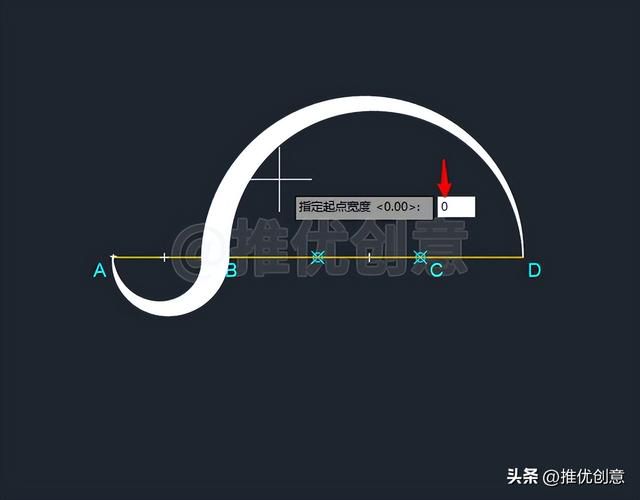

2.21、輸入起點的寬度值「0」後回車。

2.22、輸入端點的寬度值「10」後回車。

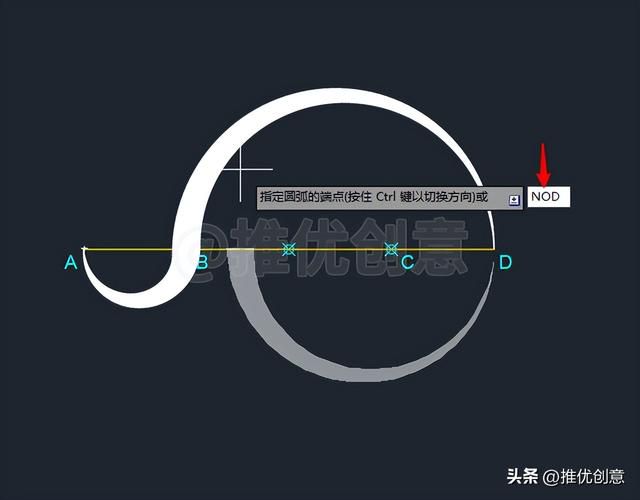

2.23、命令行輸入「NOD」後回車，啟用捕捉「節點」。

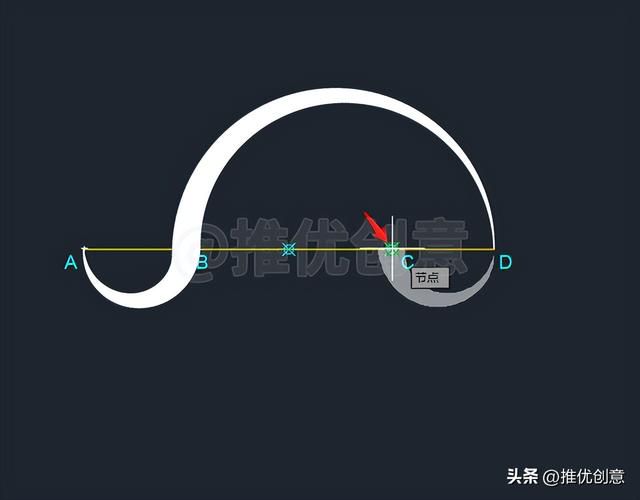

2.24、因為要切換圓弧方向，所以先按住鍵盤上的「Ctrl」鍵不放，然後將光標移到節點C上，單擊捕捉節點C指定圓弧的直徑。

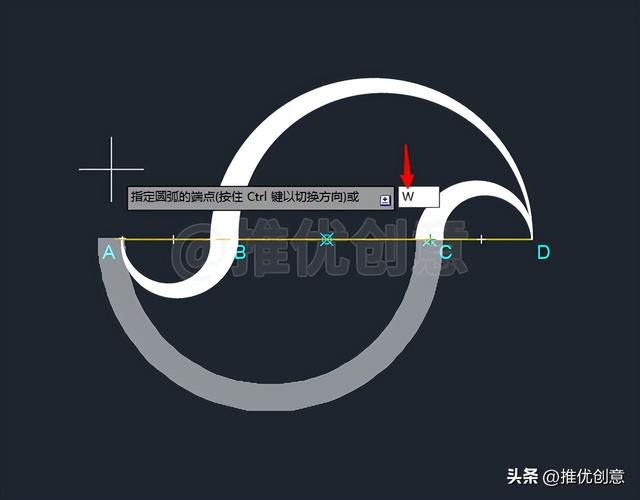

2.25、命令行輸入「W」後回車，選擇指定多段線的寬度。

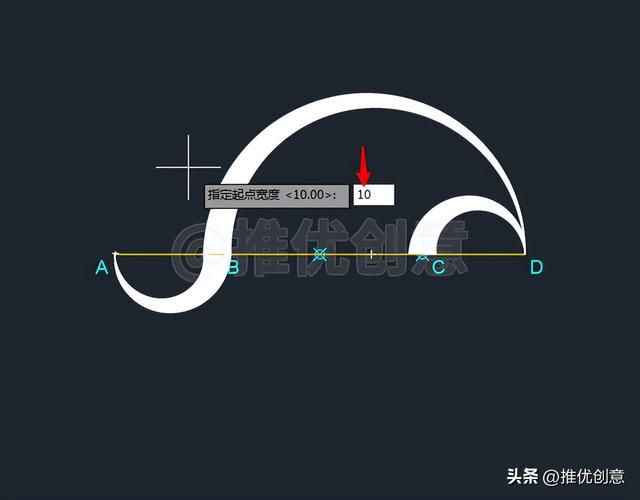

2.26、輸入起點的寬度值「10」後回車。

2.27、輸入端點的寬度值「0」後回車。

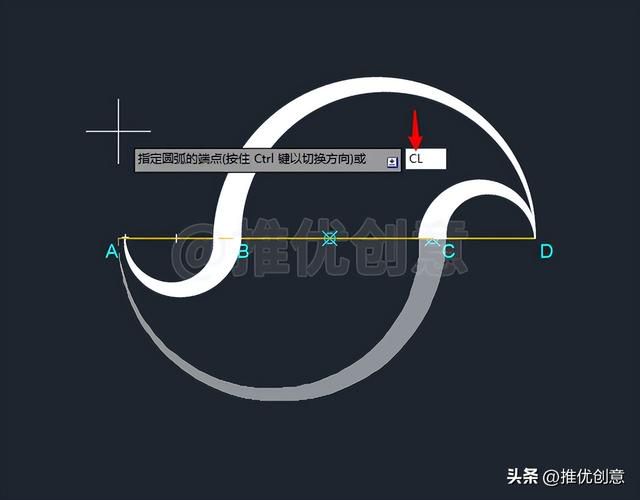

2.28、命令行輸入「CL」後回車，閉合多段線並退出「多段線」命令。

2.29、多段線繪製完成後如下圖。

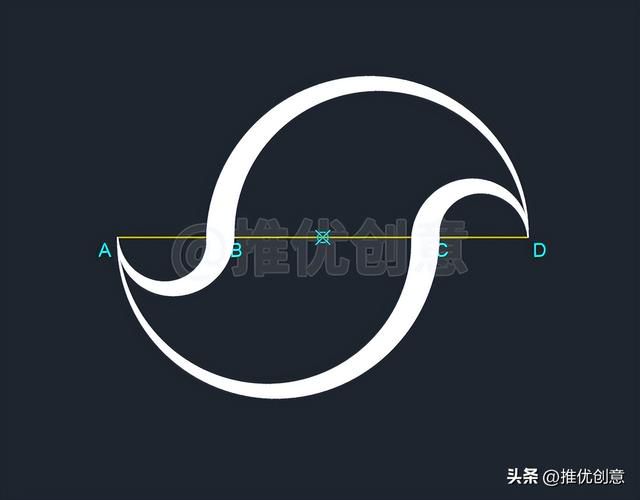

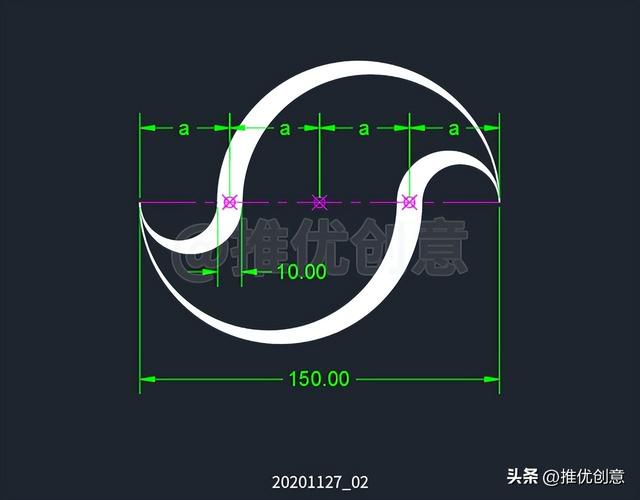

2.30、使用「圖層」管理圖形，標註尺寸，最終完成效果見下圖。
