電容放電能量如何計算（電容充放電時間簡單計算）

2023-06-13 08:12:08 1

1.電容器的充電時間常數，是電容的端電壓達到最大值的0.63倍時所需要的時間。圖1是電容器的充電曲線，通常認為時間達到5倍的充電時間常數後就認為充滿了。

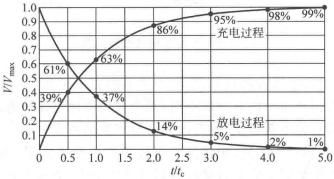

圖1 電容器的充電曲線

充電時間常數的大小與電路的電阻有關，按照下式計算：其中R是電阻；C是電容。

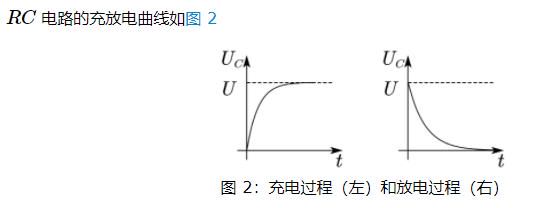

電容器的放電過程和充電過程類似，放電曲線如圖1所示。

1）例如一個22000uf*4=88000uf=0.088uf

RC電路的時間常數：T=RC

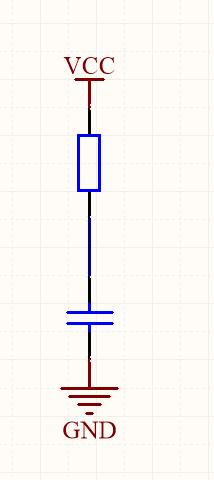

假設這個電容前端串了一個30Ω電阻

T=RC=30Ωx0.008=2.64s

2.64s X 10=26.4s

26.4s就是電容充滿的時間

經驗值，一般小功率5倍大概能達到50%

10倍大概能達到100%

對於更大的容量可能需要20倍才能充到100%。

以上是經驗值。需要比較精確的值可以使用示波器測量。

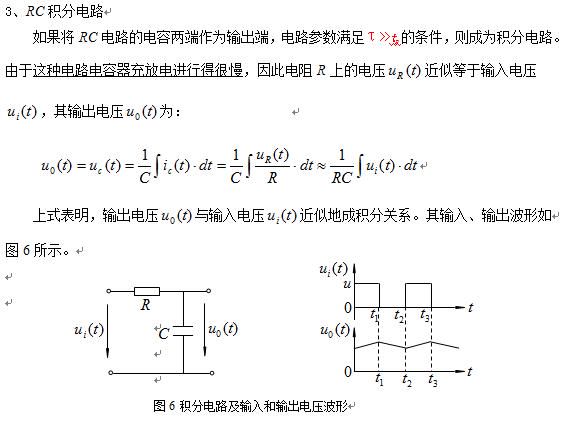

2.將矩形脈衝序列信號加在電壓初值為零的RC串聯電路上，電路的瞬變過程就周期性地發生了。顯然，RC電路的脈衝響應就是連續的電容充放電過程。

注意：

1.對於電解電容耐壓一般選擇實際輸入電壓的2.5倍及以上。

2.對於貼片，陶瓷電容耐壓一般選擇實際輸入電壓的3倍及以上。
