不鏽鋼標號有哪些（不鏽鋼標準鋼號對照表）

2023-05-26 13:39:48 2

304不鏽鋼管

在工業中常用到的鋼鐵材料中可以遇到的化學元素約二十多種。不鏽鋼這一特殊鋼系列來說，最常用的元素有十來種，除了組成鋼的基本元素鐵以外，對不鏽鋼的性能與組織影響最大的元素是：碳、鉻、鎳、錳、矽、鉬、鈦、鈮、鈦、錳、氮、銅、鈷等。這些元素中除碳、矽、氮以外，都是化學元素周期表中位於過渡族的元素。

實際上工業上應用的不鏽鋼都是同時存在幾種以至十幾種元素的，當幾種元素共存於不鏽鋼這一個統一體中時，它們的影響要比單獨存在時複雜得多，因為在這種情況下不僅要考慮各元素自身的作用，而且要注意它們互相之間的影響，因此不鏽鋼的組織決定於各種元素影響的總和。

304不鏽鋼板材

1、屈服強度(力學符號o02，英文縮寫YS)

o0.2=P0.2/F0

P02-拉伸試樣塑性變形量為0.2%時承受的載荷

F0一拉伸試樣的原始截面積

材料的屈服強度小，表示材料容易屈服，成形後回彈小，貼模性和定形性好。

2抗拉強度(力學符號ob，英文縮寫TS)

ob=Pb/F0

Pb一拉伸試樣斷裂前承受的最大載荷

FO一拉伸試樣的原始截面積

材料的抗拉強度大，材料變形過程中不容易被拉斷，有利於塑性變形。

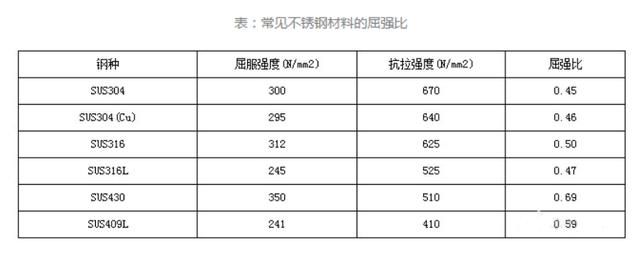

3屈強比(o0.2/ob)

屈強比對材料衝壓成形性能影響很大，屈強比小，板料由屈服到破裂的塑性變形階段長，成形過程中發生斷裂的危險性小，有利幹衝壓成形。一般來講，較小的屈強比對板料在各種成形丁藝中的抗破裂性都有利。

4延伸率(力學符號英文縮寫EL)

延伸率是材料從發生塑性變形到斷裂的總的伸長長度與原有長度的比值，即:

L-Lx100%

6=

L

8-材料的延伸率(%)

L一試樣被拉斷時的長度( mm)

LO-拉伸前試樣的長度(mm)

材料的延伸率大，板料允許的塑性變形程度大，抗破裂性較好，對拉深、翻邊，脹形都有利。一般來說，材料的翻邊係數和脹形性能(埃裡克森值)都與延伸率成正比關係。

不鏽鋼性的機械性能

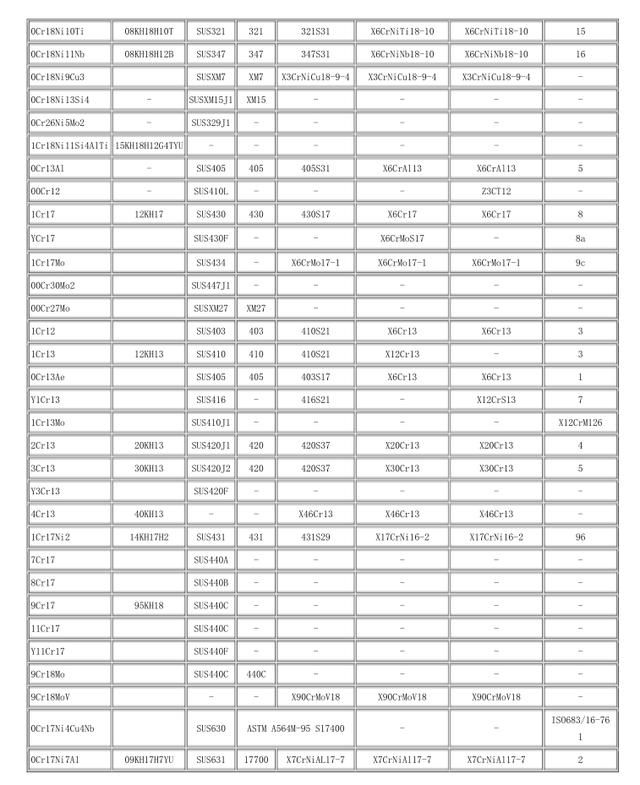

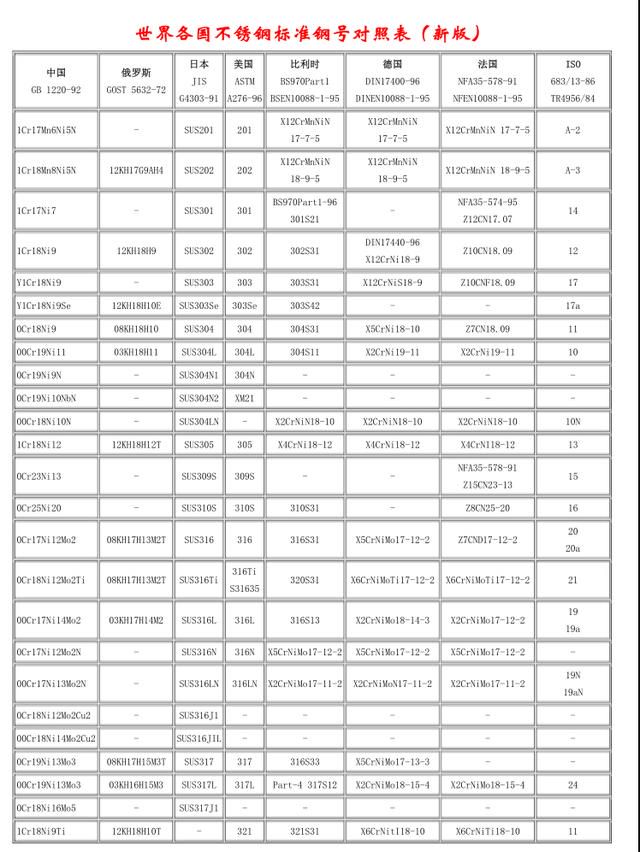

世界各國不鏽鋼標準鋼號對照表（新版）
