NOKELOCK智能掛鎖拆解

近期獲得一枚來自安徽某公司的圓形鎖身的掛鎖，下面看相關拆解：

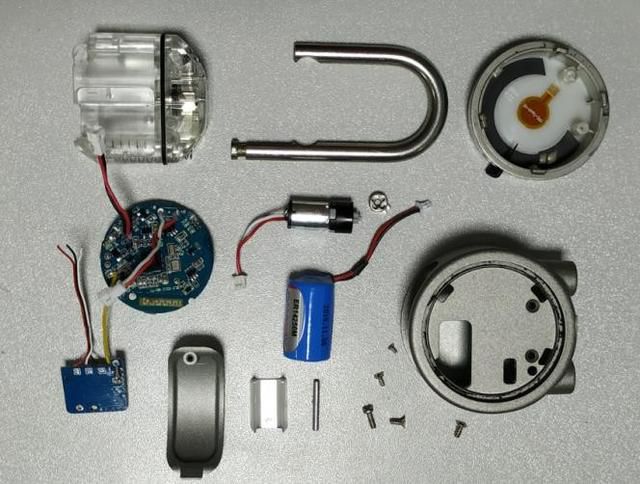

NB智能掛鎖全家福

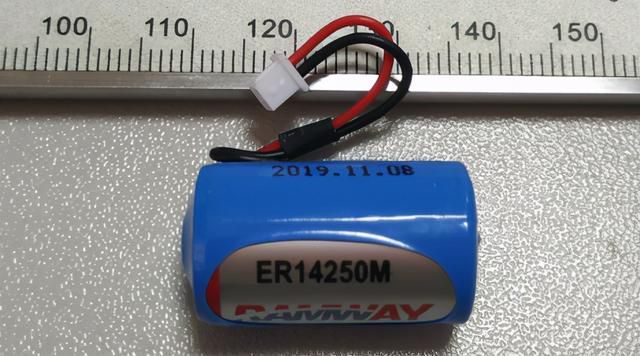

電池：睿奕RAMWAY ER14250M 鋰亞電池(不可充電)，電池外接線配2pin1.27間距插頭。

主要參數：3.6V/1200mAH,連續工作電流25mA，容量還算可以，支撐NB模塊有點吃力。

電池，帶線，不可充電，沒電了需要一起更換

電機：電機沒有相關型號信息，查不到廠家；φ10*12mm直流有刷電機，包括減速機構總長約24mm；減速機構採用同軸齒輪差速減速機構，尺寸主要為塑膠件，力量不是很大，優點是慣性小。

比價標準的小直流電機，價格便宜量又足

鎖梁：鎖梁直徑6mm，鎖閉凹槽為圓形，鎖梁底端有裝配小型永磁體，用於鎖閉狀態檢測。

鎖鉤還算光亮

鎖體：鎖體為圓形，金屬，可能是鋅合金材質，電解表面磨砂處理；內部空間偏方形。底部封蓋彎月形，弧度與鎖體吻合，材質及工藝與主鎖體相同。兩端固定：一邊通過凸起卡頭插入主鎖體的對應凹槽，另一邊通過M1.8螺絲固定。底部封蓋設置有防水密封膠圈。前蓋為塑膠材質噴油工藝。

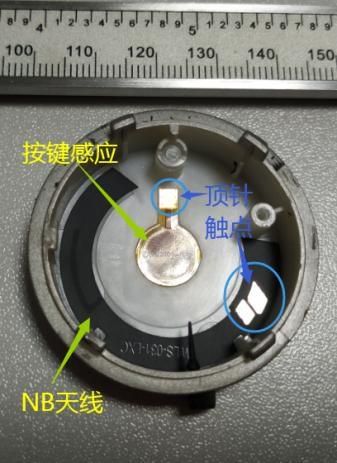

前蓋：塑膠噴油工藝，卡扣固定，平面開關標識處為按鍵感應區，上邊沿為指示燈透光點，下方側邊設有復位小孔（有防水蓋）；前蓋內側粘貼按鍵感應片和NB天線，通過主板上的頂針建立電路連接。

上蓋是塑膠的，能有多堅固呢？

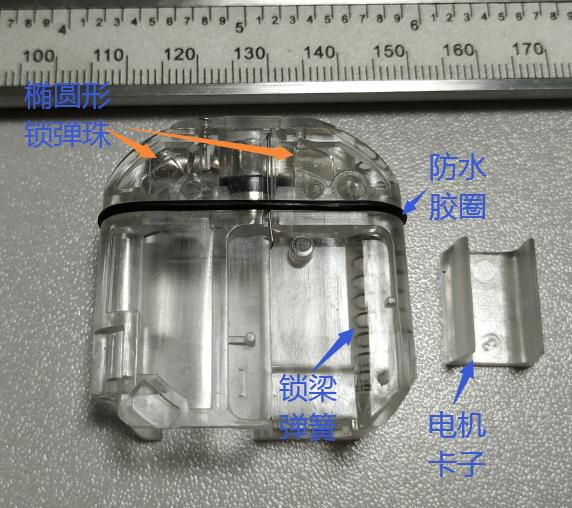

鎖內機芯：鎖內主要結構主體為透明塑膠材質（可能是PC塑料，懂行的幫忙看一下。）

內部骨架

再上一個頂視圖

感覺不夠堅固的樣子

電路板：電路板分為主板和副板，電路絕大部分在主板上，副板為開關及感應電路轉接功能。

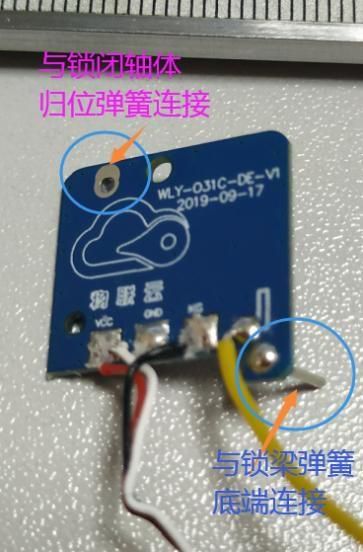

先上副板：副板與主板有4條線相連接，用於鎖梁位置檢測信號和鎖梁通斷路檢測信號。

相當於是個轉換板，需要焊線，有點那啥。

主控制板：主控制板為藍油白字0.8mm板厚，猜測為4層板；未發現振動檢測、GPS功能電路。

先上正面圖：主控MCU,電機驅動IC,電源轉換IC,觸控接口IC,電平轉換MOS管等；

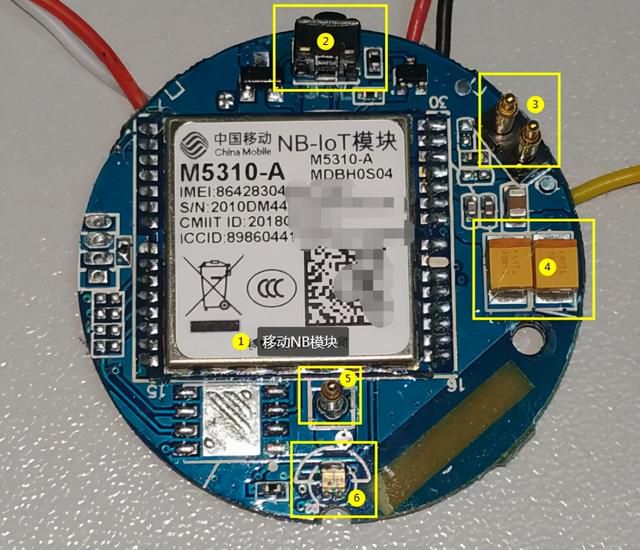

背面圖：NB模塊，天線及按鍵頂針，復位輕觸開關，藍紅雙色指示燈

資料可自行搜索。

功能及裝配：

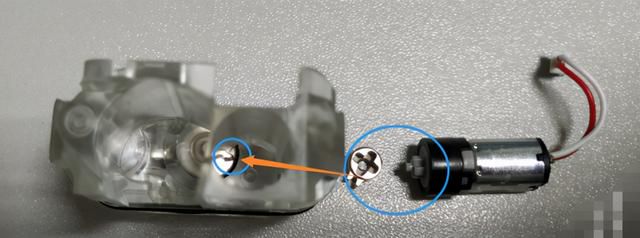

電機傳動：（電機單相轉動）電機減速機構頂端帶齒轉動帽，轉動時帶動「活動軸體」，啟動開鎖動作。

開關鎖功能：

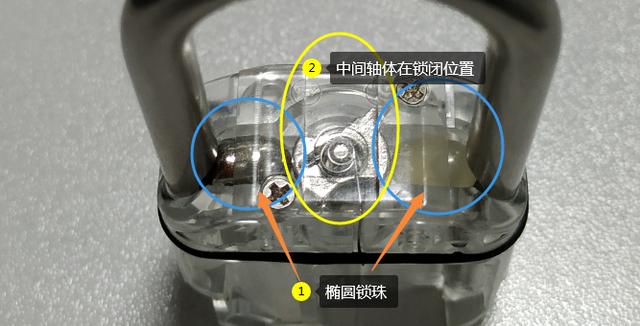

鎖閉合狀態：橢圓鎖珠卡出鎖梁兩邊的圓凹槽位置。

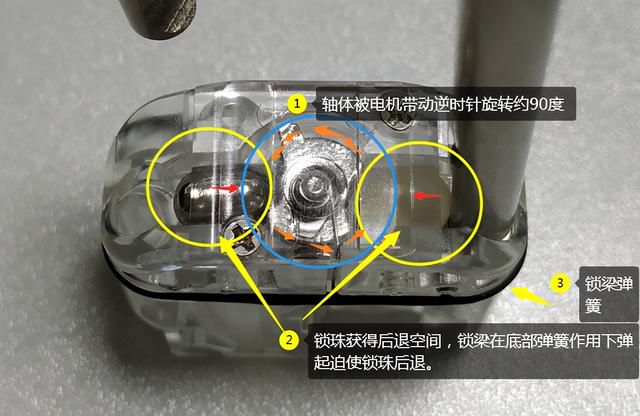

鎖打開狀態：電機帶動中間軸體旋轉，軸體的凹槽提供鎖珠後退空間，鎖珠後退釋放鎖梁。

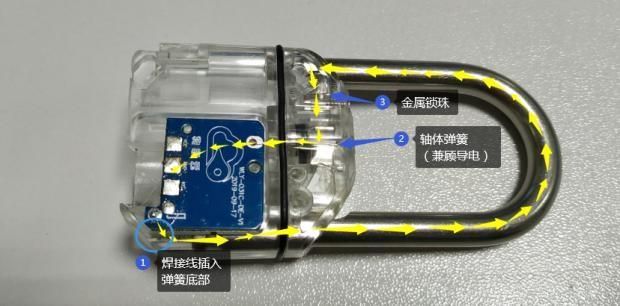

撬鎖檢測功能：通過鎖梁通電形成檢測電路，在鎖梁鎖閉後，檢測迴路形成閉合，通過閉合狀態轉換為電平的變化接入MCU對應IO口（金屬體外殼的兩個鎖梁孔，其中一個設計有絕緣墊圈）。

電信號檢測迴路，判斷是否被撬開

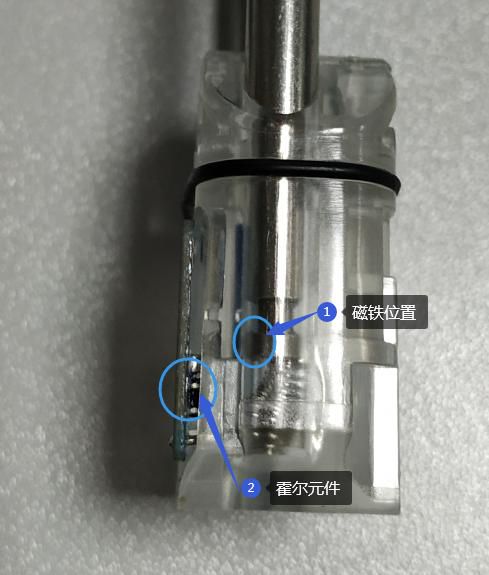

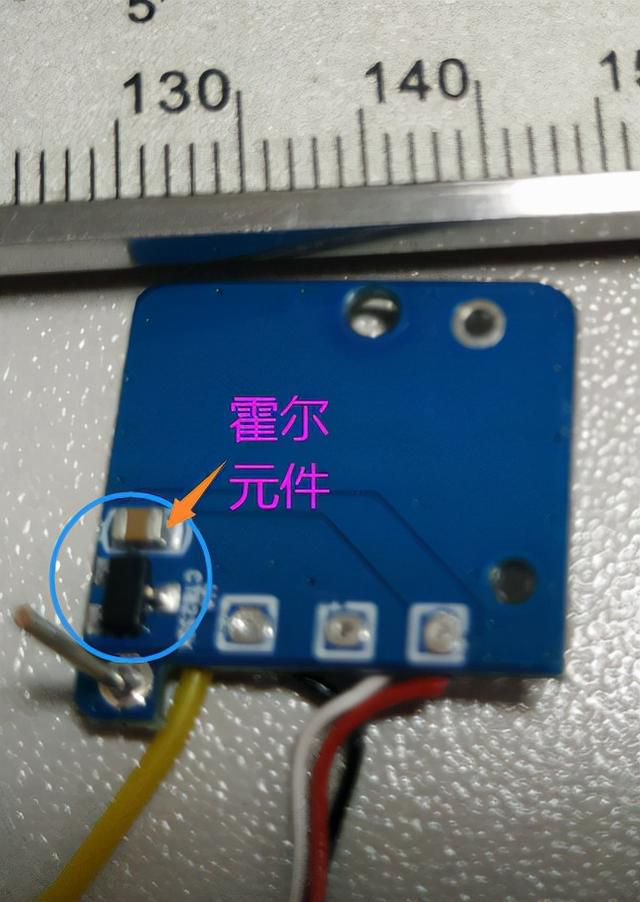

鎖梁位置檢測功能：鎖梁底部設置有永磁體，電路板副板對應位置設計有霍爾元件；鎖梁鎖閉後磁鐵靠近霍爾元件，轉換成電平信號反饋至MCU（判斷鎖梁是否上鎖）。

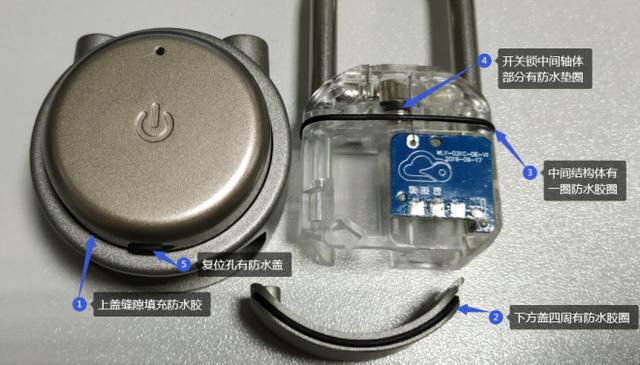

防水可靠性功能：鎖結構設置有多處防水墊圈，但仍然有諸多滲水薄弱點。

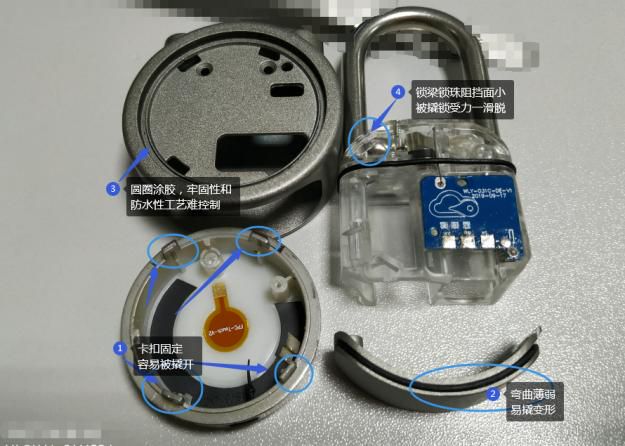

安全可靠性功能：底蓋較薄且是彎曲形狀，容易被撬變形；鎖珠有一個為非金屬體，硬度可能不夠；鎖梁鎖閉凹槽較淺，鎖珠阻擋的部分偏少，易被撬開的風險；頂蓋為塑膠殼體且僅有四個塑膠卡扣固定，周圈防水膠粘結可靠性難控制，容易被撬開而將主板電路裸露在外（只需給電機供電即可完成開鎖動作）。
