二保焊焊接缺陷大全（二保焊哪些因素影響焊接質量）

2023-07-25 11:42:15 7

幹伸長度

氣體流量L=[（10—12）d] L/min

焊絲伸出導電咀的長度為幹伸長度，一般經驗公式為10-15倍的焊絲直徑L=（10-15）d。規範大時，略大。規範小時，略小。

幹伸過長：焊絲伸出長度太長時，焊絲的電阻熱越大，焊絲熔化速度加快，易造成焊絲成段熔斷，飛濺大，熔深淺，電弧燃燒不穩。同時氣保護效果不好。

幹伸過短：易燒導電嘴。同時，導電嘴發熱易夾絲。飛濺物易堵塞噴嘴，熔深深。

表1 電流與幹伸長的匹配關係

氣體流量

氣體流量L=[（10—12）d] L/min

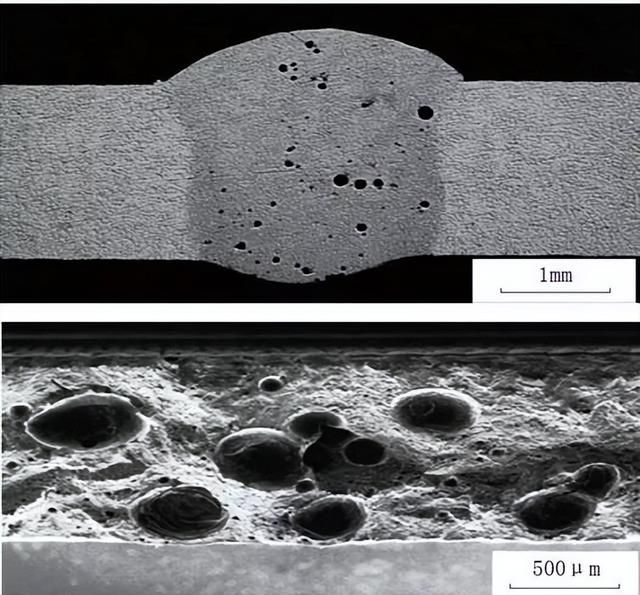

過大：產生紊流，造成空氣侵入，產生氣孔，尤其對於氣體敏感的材料（如鋁合金、鎂合金等，一般為內部氣孔）

過小：氣保護不好（可以參照極限條件就是沒有保護氣體的情況，容易出現蜂窩狀的氣孔）。

風速≤2m/s 時不受影響。

風速≥2m/s 時應採取措施。

①加大氣體流量。

②採取擋風措施。

注意：當發生漏氣時，會使焊縫出現氣孔，必須處理漏氣點，不能用加大流量的方法補充，氣孔是沒有辦法在不清除的情況下修復好的，只會越焊氣孔越多。

電弧力

當不同板厚、不同位置、不同規範，不同焊絲，選擇不同的電弧力。

過大：電弧硬、飛濺大。

過小：電弧軟、飛濺小。

壓緊力

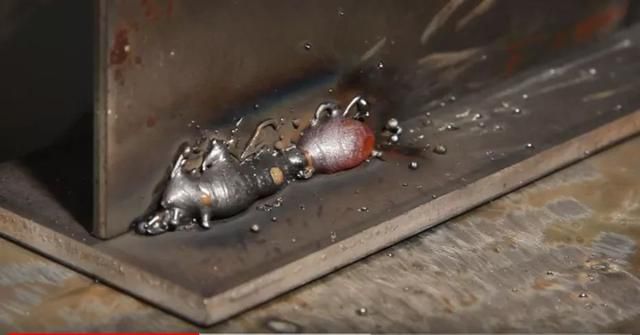

過緊：焊絲變形，送絲不穩，容易出現卡絲，飛濺增多。

過松：焊絲打滑，送絲慢，焊接不穩定，也會造成飛濺的產生

電流、電壓

氣保焊接的電流與電壓關係的經驗公式：U=14 0.05I±2

焊接電流應根據母材厚度、接頭形式以及焊絲直徑等，正確選擇焊接電流。短路過渡時，在保證焊透的前提下，儘量選擇小電流，因為當電流太大時，易造成溶池翻滾，不僅飛濺大，成型也非常差。

焊接電壓必須與電流形成良好的配合。焊接電壓過高或過低都會造成飛濺，焊接電壓應伴隨焊接電流增大而提高，應伴隨焊接電流減小而降低，最佳焊接電壓一般在1-2V之間，所以焊接電壓應細心調試。

電流過大：弧長短、飛濺大，有頂手感覺，餘高過大，兩邊熔合不好。

電壓過高：弧長長、飛濺稍大，電流不穩，餘高過小，焊逢寬，引弧易燒導電嘴。

焊接速度快慢對焊接的影響

焊接速度對焊縫內部與外觀的質量都有重要影響，當電流電壓一定時：

焊速過快：熔深、熔寬、餘高減小，成凸型或駝峰焊道，焊趾部咬肉。焊速過快時，會使氣體保護作用受到破壞，易產生氣孔。

同時焊逢的冷卻速度也會相應加快，因而降低了焊逢金屬的塑性和韌性。並會使焊逢中間出現一條稜，造成成型不良。

焊速過慢：熔池變大，焊道變寬，焊趾部滿溢。焊速慢易排出熔池中的氣體。因過熱造成焊縫金屬組織粗大或燒穿。

選擇焊接參數應按以下條件：焊縫外型美觀，沒有燒穿、咬邊、氣孔、裂紋等缺陷。熔深控制在合適的範圍內。焊接過程穩定，飛濺小。焊接時聽到沙沙的聲音。同時應具備最高的生產率。
