圖層設置只有簡單的幾個步驟，通常在製作CAD圖紙模版的時候會用到這個功能

下面來看下具體的步驟吧！！

◀BEGIN▶

方法一：菜單——格式——圖層

方法二：點擊工具欄——圖層特性管理器

點擊新建圖層按鈕

1、重命名——這裡命名為「尺寸線」

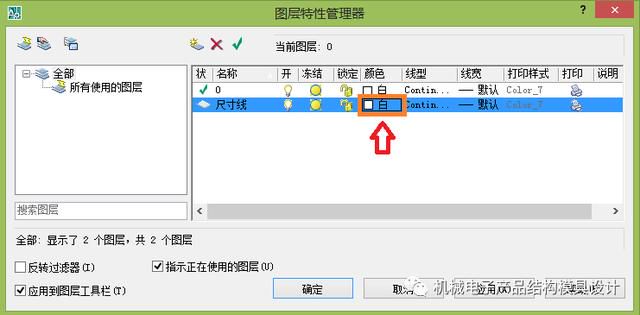

2、選擇圖層顏色——這裡選擇「紅色」

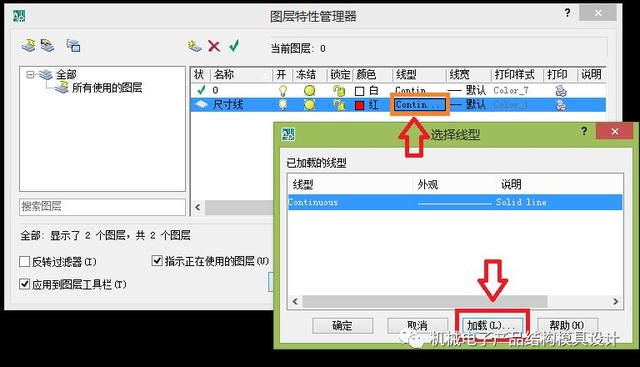

3、選擇線型——這裡選擇「實線」——默認的線型即是實線——如需其他線型點擊加載——加載進來後，再進行選擇

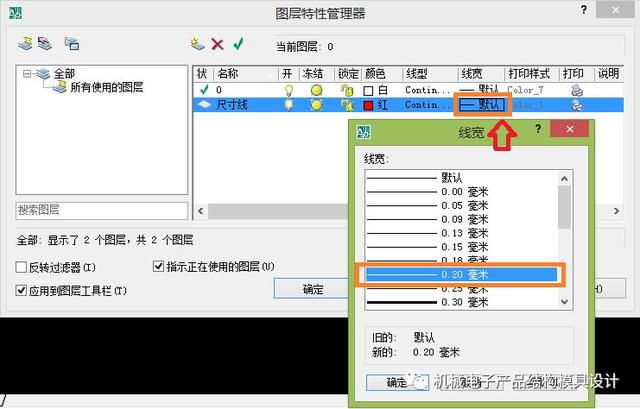

4、選擇線寬——這裡選擇0.2mm

5、點擊「應用」——點擊「確認」

1、圖層工具欄裡可以看到新建的「尺寸線」圖層

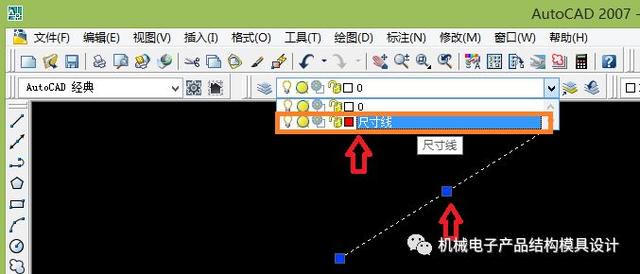

2、選中白色線條——選擇尺寸線圖層——白色線條的圖層即由「0」層切換成「尺寸線」層

3、在沒有選中任何線條的情況下——把圖層切換成「尺寸線」層——隨即繪製的圖形都歸於「尺寸線」層；

註：

切換圖層時，不能選中任何線條，不然情況就變成上述「2」了，即只是改變選中線條的圖層，繼續繪圖的話，還是用原來的「0」層。。。
