軍威品質講堂第8課 電源用料等級解析
2023-07-25 06:28:53 1
泡泡網電源頻道11月19日 看過前面七堂講解的朋友想必對於PC電源已經有了一定程度的認識和了解，對於電源的工作原理、電源種類的選擇和電源品質的區分也有了初步的概念。今天我們換個角度來和大家聊聊好電源的另一個特質——用料，以軍威旗下的巴頓850W電源為參考，感興趣的朋友不妨關注一下。
我們知道，電源品質的優劣除了受電路設計方案的直接影響外，內部元件的質量也會對電源品質起到重要影響。在主板市場上，有著「堆料王」一類稱號的主板往往更容易受到玩家們的欣賞和喜愛，也是同樣的道理。下面我們就從電源內部主要元件的採用來認識一下好電源的用料情況。

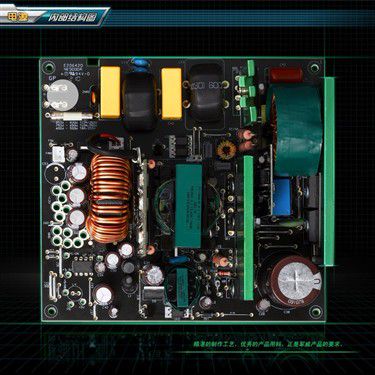

對於PC電源來說，比較重要的元件有主控晶片、主電容/輸出電容、MOS管、整流橋、整流管等，下面我們就來了解一下軍威巴頓850W電源在這些重要元件上的選材。

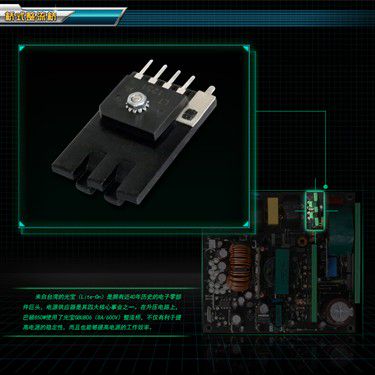

來自臺灣的光寶（Lite-On）是擁有近40年歷史的電子零部件巨頭，電源供應器是其四大核心事業之一。在升壓電路上，巴頓850W使用了光寶GBU806（8A/600V）整流橋，不僅有利於提高電源的穩定性，而且也能夠提高電源的工作效率。

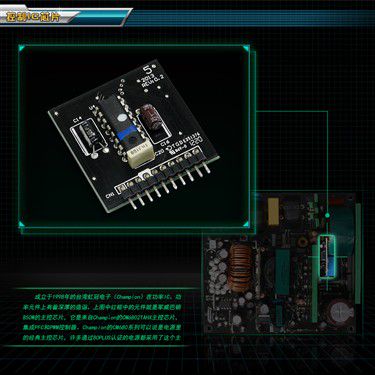

成立於1998年的臺灣虹冠電子（Champion）在功率IC、功率元件上有著深厚的造詣。上圖中紅框中的元件就是軍威巴頓850W的主控晶片，它是來自Champion的CM6802TAHX主控晶片，集成PFC和PWM控制器。Champion的CM680系列可以說是電源裡的經典主控晶片，許多通過80PLUS認證的電源都採用了這個主控。
日系電容技術領先是不爭的事實。在直接關係到電源供電質量的主電容上，軍威巴頓850W電源採用了日本一線品牌黑金剛的產品，這顆電容可以承受105度高溫，耐壓值400V，容量為390μf。它的作用是對經整流管二極體整流後的正相電壓進行穩壓，得到波形平滑的高壓直流電。

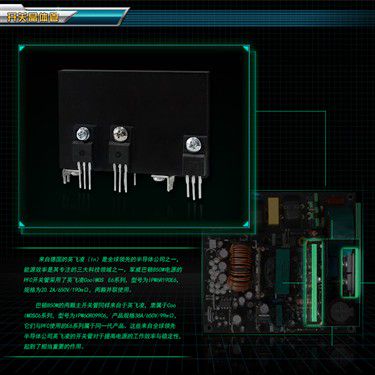

來自德國的英飛凌（In）是全球領先的半導體公司之一，能源效率是其專注的三大科技領域之一。軍威巴頓850W電源的PFC開關管採用了英飛凌CoolMOS E6系列，型號為IPW6R190E6，規格為20.2A/650V/190mΩ，兩顆並聯使用。
巴頓850W的兩顆主開關管同樣來自於英飛凌，隸屬於CoolMOS C6系列，型號為IPW60R099C6，產品規格38A/650V/99mΩ，它們與PFC使用的E6系列屬於同一代產品。這些來自全球領先半導體公司英飛凌的開關管對於提高電源的工作效率與穩定性，起到了相當重要的作用。

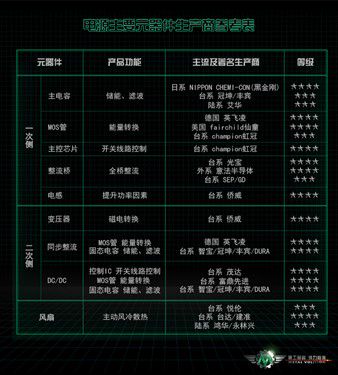

除了上述重要元件之外，軍威巴頓850W還採用了許多優質的臺系元件。這裡列出來一個《電源主要元器件生產商參考表》供大家比較參考。
相信通過上述介紹，大家在選購電源的時候，尤其是在閱讀電源的相關評測時，不妨留意一下其中關於電源的元件介紹，從中辨別元件品牌的優劣，這也是了解電源品質的一個好辦法，好了這次的講堂就到這裡。
