好方案基因優良 軍威全系列電源解析

2023-07-25 06:23:59 1

    泡泡網電源頻道11月12日 PC電源是電腦平臺的動力之源，堪比心臟。心臟強健有力與否，取決於先天遺傳與後天鍛鍊的兩大因素。電源的先天因素當然指的是電源的電路架構方案，後天因素就是在既有方案上工藝、用料的調整。今天我們就來探究一番軍威電源的先天優良基因的秘密。

　　眾所周知，軍威現有巴頓及現代戰爭兩個系列產品，分布在850W/750W/650W和500W/450W/400W/350W瓦數區間，定位於中高端及進階級用戶。

　　軍威巴頓系列，通過80PLUS金牌認證，以名將命名，著實搶眼又吸金。他採用的是CWT十分成熟的PUQ方案，拓撲結構為主動PFC + 雙晶順向 + 12V同步整流 + 5V和3.3V DC-DC ， 半模組，原生線材較多，穩定高效兼顧，可謂典範。

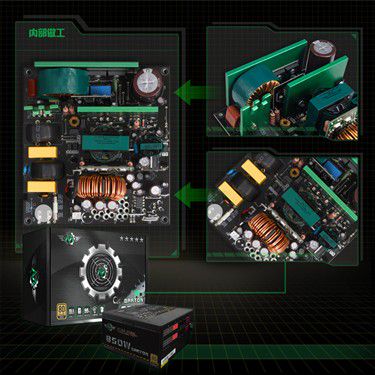

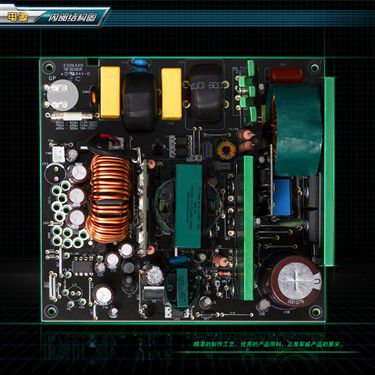

　　巴頓電源內部結構十分嚴整，元器件噴塗用色都很符合其軍事風格。一次側方面，市電入口端保險管、MOV壓敏電阻、二級EMI濾波電路完整齊備,保障電源安全的同時很好的濾除來自市電電網的突發脈衝和高頻幹擾，並將自身產生的電磁輻射降到最低。

　　巴頓電源主動PFC電路採用了優異日系主電容及高集成度的控制IC，可以更好補償或調整電流波形的相位，減少電流在轉換過程中的流失，提高電能的利用率，並能屏蔽掉電流在回流時造成的脈衝，減少對電網的衝擊，避免對其他電器的影響，有利於延長電源壽命，功率因數則可以達到0.99（理想值）以上，其適應電壓可以放寬至90V~270V。

　　作為一種較為先進的電源拓撲架構，巴頓採用的雙晶順向的優點是顯而易見的。首先雙晶順向的好處在於每個MOS管只需要承受一倍的開關電壓，不像單晶順向（即單管正激）的MOS管要迎接雙倍輸入電壓的衝擊，對於電源來說這樣更加安全；其次由於雙晶順向的低功率損耗特點使其具備了提升電源轉換效率的作用。目前大批80PLUS認證的優質節能電源都採用的就是雙晶順向拓撲結構。

　　二次側方面，巴頓電源PUQ方案採用了12V同步整流，再加5V及3.3V的DC-DC的設計。同步整流是採用通態電阻極低的專用功率MOS管，來取代整流二極體以降低整流損耗的一項新技術。它能大大提高DC-DC變換器的效率並且不存在由肖特基勢壘電壓而造成的死區電壓。

　　現代戰爭系列電源採用的是CWT的GPA方案，在一次側同樣是主動PFC+雙晶順向，只是二次側採用的是肖特基全波整流後再做LC濾波，穩固的同時，可以達到準銅牌效率。

　　說了這麼多，軍威兩個系列電源的先天基因稱得上優良了，現今市面上熱烈的反應也已證實了消費者對軍威產品的認可。如果你有興趣，那就趕快行動起來吧。
