近期，阜陽市城鄉建設局發布了《關於加強拉杆式懸挑腳手架安全管理的通知》，詳細內容如下。

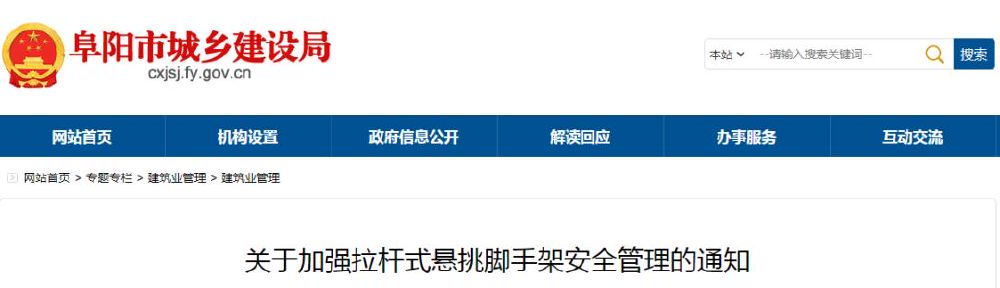

關於加強拉杆式懸挑腳手架安全管理的通知

各縣(市)、區住房和城鄉建設局，阜陽經開區自然資源和建設管理局，局屬有關單位，各有關單位：

目前，我市部分建築工地外腳手架選用拉杆式懸挑腳手架，為加強拉杆式懸挑腳手架安全管理，規範施工、確保安全，結合外地經驗做法及我市實際，現就加強拉杆式懸挑腳手架安全管理通知如下：

一、管理及材料要求

1.本通知中的拉杆式懸挑腳手架是指由承力鋼梁、斜向鋼拉杆(含花籃螺栓等長度調節裝置)、附著支座組成的上拉式懸挑承力架及上部縱向分配鋼梁、鋼管腳手架等組成的懸挑腳手架體系。

2.由於拉杆式懸挑腳手架暫無行業標準及本省地方標準，結合外省(市)有關地方技術標準及經驗做法，經研究，使用此類工藝技術的，可參照外省現行地標執行，但施工方案必須經過專家論證，且一次懸挑高度不宜大於20m。

3.施工單位、監理單位應做好進場材料檢查、驗收工作，承力鋼梁材料應有產品合格證、質量檢驗報告等質量證明文件，螺栓、鋼拉杆、花籃螺栓等應有產品出廠合格證和檢測報告等質量證明文件。多次周轉使用的鋼拉杆、花籃螺栓等構配件應逐件檢查驗收，並按5%的比例進行抽樣檢驗。

4.承力鋼梁(垂直於建築立面，與鋼拉杆共同承受荷載，並通過附著支座將荷載傳遞到錨固的建築結構上)應使用雙軸對稱截面型鋼，截面高度不應小於160mm，型號按設計計算確定，且應符合現行國家標準《熱軋型鋼》GB/T 706的規定。

5.鋼拉杆應採用HPB235或HPB300級光圓鋼筋製作，其直徑應計算確定，且不應小於20mm，技術性能應符合現行國家標準《鋼筋混凝土用鋼第1部分：熱軋光圓鋼筋》GB1499.1的規定，不得採用冷加工鋼筋製作。

6.鋼拉杆應設置保證其可靠工作的花籃螺栓等具備鎖緊功能的長度調節緊裝置，其規格、型號應與所連接的鋼拉杆相匹配，使用期間應做好螺栓絲牙的保護和防鏽蝕工作。

7.承力鋼梁錨固施工時對應部位混凝土強度不得小於C10，鋼管架體搭設時對應部位混凝土強度不得小於C15，鋼拉杆安裝時，對應部位混凝土強度不得小於C15。

8.各部位焊接質量應符合現行國家標準《鋼結構焊接規範》GB50661的規定，不得出現未焊透、夾砂、咬肉、裂紋等缺陷。

二、設計及計算要求

(一)計算內容。拉杆式懸挑腳手架應根據結構構造、所處環境、使用功能、荷載等因素確定計算內容，並選擇具有代表性的最不利懸挑承力架作為計算單元，設計計算應包括下列內容：

1.承力鋼梁及上部縱向分配鋼梁承載力、穩定性和撓曲變形計算。

2.鋼拉杆(含長度調節裝置)的承載力和變形計算。

3.承力鋼梁、鋼拉杆與主體建築結構錨固連接處螺栓的抗拉和抗剪連接強度計算。

4.承力鋼梁、鋼拉杆各節點的連接強度計算。

5.承力鋼梁上部鋼管腳手架構配件、連牆件的承載力與變形計算。

6.承力鋼梁、鋼拉杆與主體建築結構連接處的混凝土結構局部受力計算。

7.焊接部位的焊縫連接強度計算。

8.其他需要計算的內容。

(二)鋼拉杆設置。鋼拉杆設置除應計算確定外，還需符合以下要求：

1.承力鋼梁懸挑長度不大於1800mm時，宜設置一根鋼吊拉杆。

2.承力鋼梁懸挑長度大於1800mm小於3000mm時，宜設置內外二根鋼吊拉杆。

3.下吊點應設置在承力鋼梁承受集中荷載作用點附近，鋼拉杆的水平夾角不應小於45°。

4.每道鋼拉杆應分別設置附著支座及穿牆螺栓連接。

5.鋼拉杆的兩端應採用銷軸與耳板進行連接，並按對連接耳板進行抗拉、抗剪強度計算，對銷軸進行承壓、抗剪與抗彎強度計算。銷軸連接耳板的形式、尺寸及焊縫尺寸應計算確定。

(三)附著支座設置

1.承力鋼梁應錨固在建築物主體結構上，主體結構的懸挑構件不宜作為懸挑鋼梁的錨固端，必要時應對主體懸挑結構進行加固，並進行承載力覆核計算。

2.承力鋼梁附著支座處必須設置錨固鋼板，錨固鋼板尺寸應計算確定，厚度不應小於12mm。

3.附著支座處錨固端宜使用穿牆螺栓，螺栓數量不應少於兩個。如使用預埋螺栓、預埋鋼板時，埋設深度應設計確定，且在混凝土澆筑前，應按危大工程管理要求對預埋件進行隱蔽檢查，隱蔽驗收(包括預埋螺栓抗拔實驗報告)應手續齊全。

4.螺栓直徑應計算確定，且直徑不得小於18mm;螺栓應採用雙螺母或彈簧墊圈加單螺母連接，螺杆露出螺母應不少於3扣和10mm;螺栓墊板應根據計算選用，且不得小於80mm×80mm×8mm。

(四)臨時加固措施

1.在安裝鋼拉杆之前，應採取可靠的支撐措施進行臨時加固(以簡稱「回頂加固」)，且懸挑段腳手架高度不得超過2.5倍樓層高度或9米。

2.回頂加固可使用鋼管腳手架立杆或加設臨時縱向水平杆(設置雙扣件抗滑移)作為支撐構件，計算時應考慮未設鋼拉杆的懸挑段腳手架傳遞的荷載。

三、搭設及拆除要求

1.腳手架搭設、拆除應符合腳手架安全技術規範及專項施工方案要求。

2.在進行腳手架安裝、拆除作業前，應根據專項施工方案要求，對作業人員進行安全技術交底，作業人員應持有效特種作業人員證書。

3.承力鋼梁搭設前，應在下方腳手架設置符合規範要求的水平挑網;腳手架搭設拆除中，應在作業層設置用於張掛安全帶的鋼絲繩，在地面設置臨時圍護和警戒標誌，並安排專人監護。

4.腳手架搭設過程中應按照施工進度分階段進行驗收，驗收合格後方可使用。

5.腳手架使用期間嚴禁拆除主節點處縱橫向水平杆、連牆件、鋼拉杆、承力鋼梁等。

四、其他要求

即日起，全市新開工(以施工許可證為準)的房屋建築工程中，使用的拉杆式懸挑腳手架應符合本通知要求。

阜陽市城鄉建設局

拉杆式懸挑腳手架

新型懸挑架中的型鋼梁所採用的工字鋼用量，比傳統產品減少了穿越牆體伸入室內錨固在樓面梁和樓面板上的長度，其重量減輕了56%以上，節省了大量的鋼材，因此，安裝新型懸挑架時，施工簡便，輕量化操作，且不影響其他工序施工，多種施工工序可交叉進行，有效地提高施工效率，優化了施工流程。也不再需要現場實施焊接、切割等工序，有效消除了火災隱患。這種全新的安裝搭設方式，可以有效保證施工質量，杜絕滲水漏水隱患，並且構件重複使用率為95%。
