3d創意設計與製作介紹（3D創意設計教材連載之十一）

2023-08-10 08:32:34 2

學習目標

1.學習「縮放」命令

2.學習「草圖修剪」命令技巧

3.繼續學習「複製」「陣列」命令

4.學習「圓環繪製」命令

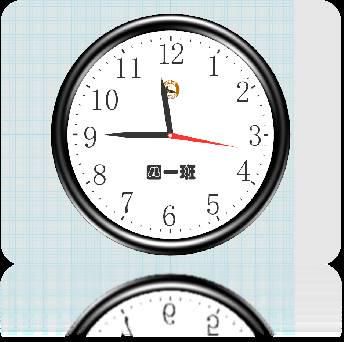

5.利用所學的命令製作一個班鍾

一、觀察鍾

結合自己班級特點為班級設計個班鍾，（鍾樣式百度「鍾圖片」）如果自己班級有班鍾，也可按照自己班鍾樣式進行製作。

二、製作班鍾內圓

1.調整「視圖」為「上」：打開3done軟體，滑鼠點擊「視圖導航」圖標「上」把視圖模式調整成「上」，調整視圖、並適當放大。

2.製作鐘盤體：滑鼠移到屏幕最左側第二個圖標「草圖繪製」命令裡面的「圓形」命令，繪製出半徑180的圓形草圖，如圖11-1。對繪製草圖進行拉伸，滑鼠單擊草圖，出現「迷你棒」，點擊「拉伸」命令，拉伸類型：一邊；高度：20，如圖11-2，確定完成。

圖11-1

圖11-2

3.繪製整點刻度：滑鼠移到屏幕最左側第一個圖標「基本實體」命令裡面的「六面體」命令，滑鼠移動到圓柱體上方，如圖11-3所示位置，使得繪製的六面體中線與圓柱體中線對齊，繪製長8，寬3，高2的小長方體。滑鼠選取「材料渲染」命令，分別把錶盤渲染成白色，把小長方體渲染成黑色，如圖11-4，確定完成。

圖11-3

圖11-4

滑鼠移到屏幕最左側第五個圖標「基本編輯」命令裡的「陣列」命令，出現對話框窗口，陣列：選擇圓形；數目：輸入12；方向：向上，如圖10-5，確定完成。

圖11-5

4.繪製分點刻度：同時按鍵盤CTRL C鍵，出現對話框，滑鼠選中最上面一個小長方體，起始點和目標點都選擇這個小長方體上的一點，確定完成複製，如圖11-6。滑鼠單擊最上面這個小長方體，出現「迷你棒」選取「縮放」命令，出現對話框，比例：輸入0.5，如圖11-7，確定完成。再次單擊這個長方體，滑鼠選擇舞臺下面的「浮動工具欄」裡面的「顯示/隱藏」命令，隱藏這個小長方體，漏出剛才縮放的長方體，如圖11-8，11-9。

圖11-6

圖11-7

圖11-8

圖11-9

移到屏幕最左側第五個圖標「基本編輯」命令裡的「陣列」命令，出現對話框窗口，陣列：選擇圓形；數目：輸入60；方向：向上，確定完成，如圖11-10。滑鼠選擇舞臺下面的「浮動工具欄」裡面的「顯示隱藏」命令裡面的「顯示全部」命令，顯示隱藏的小長方體，如圖11-11。

圖11-10

圖11-11

三、製作班鍾文字

1.繪製外圓文字：滑鼠移到屏幕最左側第二個圖標「草圖繪製」命令裡面的「預製文字」命令，滑鼠移動到鐘盤上單擊，出現對話框，文字：輸入1 2 3 4 5 6 7 8 9 10 11 12，（註：文字間留有一個空格）如圖11-12，確定完成。滑鼠單擊文字，出現「迷你棒」工具欄，選擇「拉伸」命令，拉伸類型：一邊；拉伸高度：1；確定完成，如圖11-13。

圖11-12

圖11-13

2.排列文字：滑鼠拖動文字到錶盤相應位置，如圖11-14。滑鼠選取「材料渲染」命令，對文字進行渲染，渲染成黑色，如圖11-15，確認完成。

圖11-14

圖11-15

四、繪製錶針

1.繪製時針：滑鼠移到屏幕最左側第二個圖標「草圖繪製」命令裡面的「多線段」命令，滑鼠單擊鐘盤中間位置，在鐘盤上繪製「箭頭」樣式草圖，在「箭頭」下面繪製圓，圓的半徑為5，如圖11-16。滑鼠移到屏幕最左側第三個圖標「草圖繪製」命令裡面的「草圖修剪」命令，單擊修剪掉如圖所示多餘曲線，如圖11-17，然後對草圖進行拉伸，拉伸高度1。

圖11-16

圖11-17

2.繪製分針：滑鼠移到屏幕最左側第二個圖標「草圖繪製」命令裡面的「多線段」命令，滑鼠單擊時針原點位置，在鐘盤上繪製「箭頭」樣式草圖，在「箭頭」下面繪製圓，圓的半徑為5，如圖11-18。滑鼠移到屏幕最左側第三個圖標「草圖繪製」命令裡面的「草圖修剪」命令，單擊修剪掉如圖所示多餘曲線，如圖11-19，然後對草圖進行拉伸，拉伸高度1。

圖11-18

圖11-19

3.繪製秒針：滑鼠移到屏幕最左側第二個圖標「草圖繪製」命令裡面的「多線段」命令，滑鼠單擊分針原點位置，在鐘盤上繪製「箭頭」樣式草圖，在「箭頭」下面繪製圓，圓的半徑為5，如圖11-20。滑鼠移到屏幕最左側第三個圖標「草圖繪製」命令裡面的「草圖修剪」命令，單擊修剪掉如圖所示多餘曲線，如圖11-21，然後對草圖進行拉伸，拉伸高度1。
