何謂單SLOT？解讀GTX460無雙真正秘密

2023-08-07 13:15:48 2

    泡泡網顯卡頻道1月21日 散熱對於普通的顯卡來說，是件很簡單的事情，完全可以通過很多種散熱方案滿足核心要求。不過隨著顯卡性能的不斷提升，顯卡的高發熱逐漸突出，對於一些高性能特殊的顯卡來說，散熱就比較麻煩。例如像對體積要求比較嚴格的顯卡，就不可能設計比較大的散熱片，只能通過象均熱板這樣體積小，熱容比較大的方案解決。號稱全球最薄的影馳GTX 460無雙就是巧妙利用了均熱板特性打造而成。下面我們就走進無雙的世界，解讀無雙的秘密。

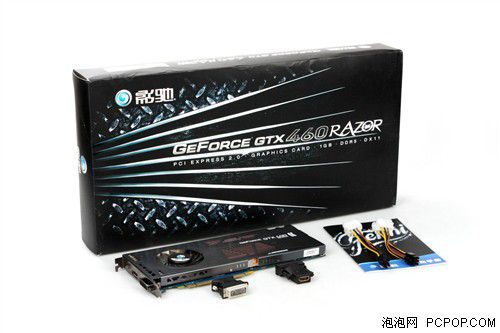

    和GTX 460公版相比，影馳GTX 460無雙要薄很多。形象的說，影馳GTX460無雙的厚度甚至比一個五角的直徑高度要低。想要把一款本來設計成雙SLOT厚度的顯卡，壓縮成單SLOT厚度，這對GTX 460無雙的散熱提出了很高的要求。但對很多注重顯卡厚度，需要更薄顯卡組建多卡並聯平臺的玩家來說，像GTX 460無雙這樣薄的設計才是適合的。

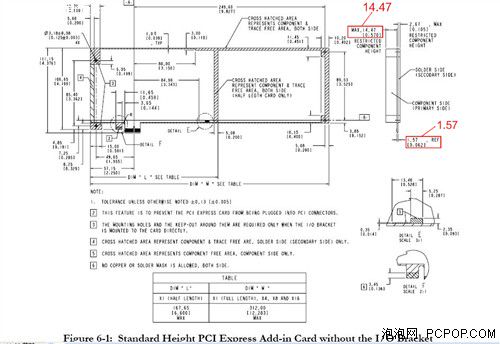

    但是不是所有單槽的顯卡都能叫Single Slot，Single Slot標準是有規範的。根據國際PCI-E組織的規定，PCB頂端到散熱器的最頂端的高度不能超過14.47mm，加上PCB的厚度限制為1.57mm，也就是說真正合乎規範的Single Slot整卡不得超過16.04mm。而影馳GTX460 無雙的厚度僅僅為15.48mm，縱觀市場上的Single Slot顯卡，大多是沒有合乎規範的，例如某廠商的GTS450，厚度為17mm，超出PCI-E組織規範的不少，並且GTX460與GTS450在發熱上不可同日而語，在此不得不佩服影馳的研發實力。

影馳GTX460無雙整卡為15.48mm

某廠商GTS450 Single Slot整卡為17mm

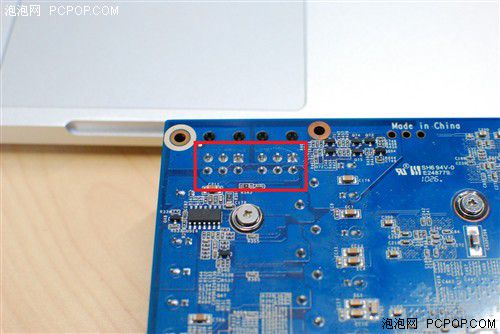

    值得注意的是，不按照PCI-E組織標準的顯卡，在組SLI的時候，很可能遇到危險。例如當遇到主板是單槽間隔PCI-E的時候，雙卡SLI可以說的是「零」距離接觸，一旦Single Slot顯卡超高，很可能引致後卡的金屬導風罩碰到前卡PCB背面的12V輔助電源的焊腳，從而導致主機電源燒壞。

真空均熱板把GTX 460無雙控制在單SLOT的關鍵

    之所以無雙能做到這麼薄，其秘密在於整採用了真空均熱板散熱，這是一種相對比較新的一種散熱方式，筆者看來，真空均熱板可以看作是在熱管基礎上發展而來的。就象上面我們提到的那樣，熱管雖然可以幫助熱量更快的導出，但因為熱管必然會導致散熱器體積比較大，不適用於那些要求更嚴格的場合。這就促生了一種導熱速度同樣很快，同樣用比較大的熱容，但體積比較小的散熱方式。真空均熱板就是這樣，它內部和熱管一樣採用常溫下是液體，沸點卻比較低的物質，依靠相變可吸收大量熱來導熱。同時外部採用導熱速度更快的純銅設計。但均熱板設計了比較大的受熱面積，這樣在相同時間內，銅底座吸收的熱量更多，均熱板內部液體受熱氣化也會更多，導熱也就更高效，這也是超越熱管的地方。再結合冷凝端焊接的大量純銅鰭片，以及強勁的風扇，把熱量徹底導出到空氣中。當然均熱板最大的優勢還是在於它的板狀外形適用於薄顯卡。

    均熱板它外殼由比較厚的銅板組成，而內壁則設計的很粗糙，以此來增大受熱面積，加快導熱速度。同時均熱板內部還設計了銅網，這樣的設計會把均熱板內部分割成無數個小單元，更利於毛細，也更利於導熱。比較複雜的設計也讓均熱板的成本更高，重量比較高，這也是它的特點。

    均熱板這種散熱的特點：體積小可以使得顯卡散熱器控制的向入門級低功耗顯卡那樣薄；導熱快，更不容易導致熱量積累，相同情況下風扇也可以轉速更低噪音控制更小；內部銅網、粗糙內壁更利於高速導熱，需要焊接比較多的鰭片和強勁風扇快速把熱量導出到空氣中；成本比較高，重量比較大。但也正是這些特點才可以使得GTX 460無雙控制在單SLOT厚度。

    從上面的介紹，我們可以看出，真正的SingleSlot的秘密源於細緻的做工設計以及嚴謹的研發的態度，而具備體積小，散熱效率高特點的均熱板可以說是打造影馳GTX460無雙這樣薄顯卡的非常好的搭檔。可以滿足那些對體積要求苛刻，致力於打造超級並聯平臺玩家的需求。■
