二極體分類及識別（二極體的識別知識）

2023-08-06 13:55:33 1

1、二極體電路標識的識別

二極體在電路中的標識通常分為兩部分:一部分是電路圖形符號，表示二極體的類型:一部分是字母 數字，表示該二極體在電路中的序號及型號。下圖為二極體的電路標識。電路圖形符號可以體現二極體的類型;文字標識通常提供二極體的名稱、序號及型號等信息。

2、二極體參數的識別

通常，二極體的型號參數都採用直標法標註命名，但具體命名規則根據國家、地區及生產廠商的不同而有所不同。

1）國產二極體命名方式的識讀

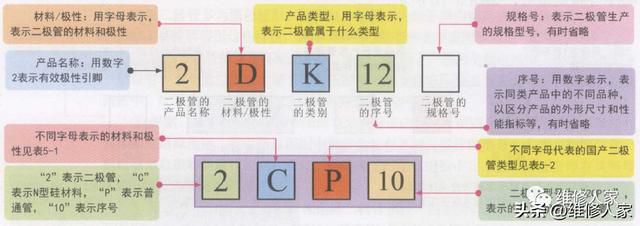

國產二極體的命名方式是將二極體的類別、材料及其他主要參數標註在二極體表面上。根據國家標註規定，二極體的型號命名由五個部分構成。下圖為國產二極體的命名方式及識讀方法。

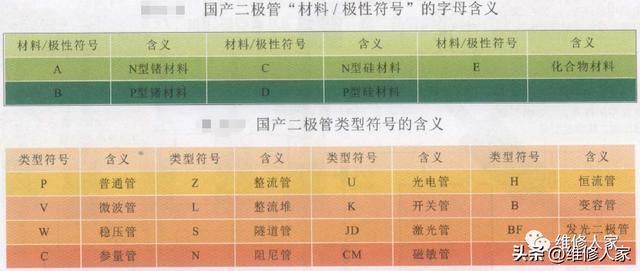

國產二極體「材料/極性符號」的字母含義及類型符號的含義見下表。

2）美產二極體命名方式的識讀

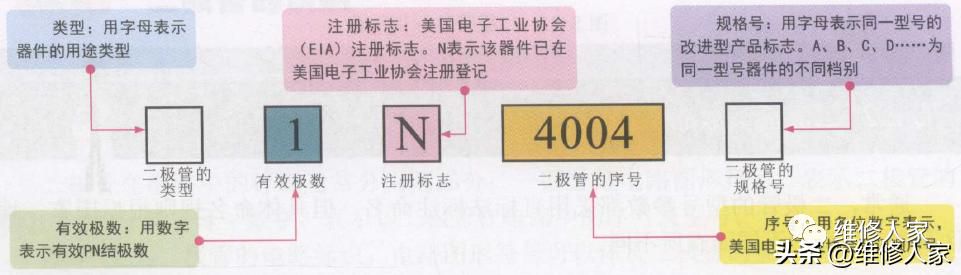

美國生產的二極體命名方式一般也由五個部分構成，但實際標註中只標出有效極數、代號、順序號三部分，如下圖所示。

3）日產二極體命名方式的識讀

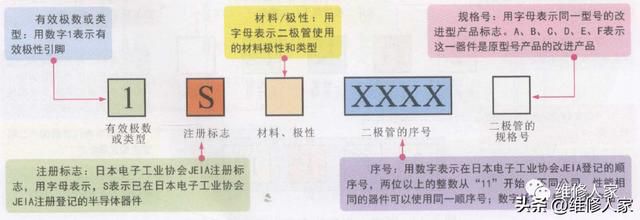

日本生產的二極體命名方式由五個部分構成，包括有效極數、代號、材料/類型、順序號和規格號，如圖所示。

4）國際電子聯合會二極體命名方式的識讀

國際電子聯合會二極體的命名方式一般由四個部分構成，包括材料、類別、序號和規格號，各部分含義如圖所示。

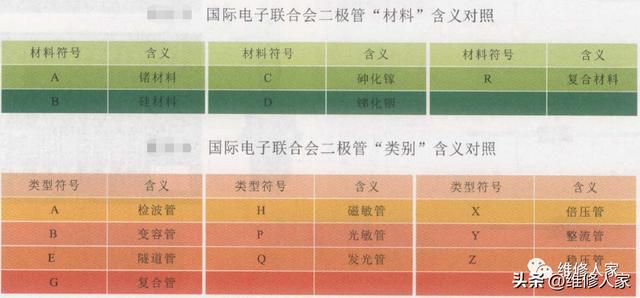

國際電子聯合會二極體命名中，代表材料的字母含義及類別如下表所列。

3、對於沒有任何表示信息的二極體，可以從四個方面來識別類型或材料。

① 根據不同類型二極體的外形特徵來識別，例如，穩壓二極體外觀多為紅色玻璃外殼、整流二極體多為黑色柱形、快恢復二極體多為圓形黑白相間且引腳較粗等，對於一般維修人員能夠根據這些特點，大體識別出二極體的類型就能夠滿足一般維修要求了。

② 根據二極體的應用環境來識別。例如，在電子產品的電源電路中，次級輸出部分一般設有多個整流二極體，用於將變壓器輸出的交流電壓整流為直流電壓，因此，在電路板中，位於該電路範圍內的二極體多為整流二極體。

③根據二極體應用電路原理圖或電路板附近的標識來識別。大多數電子產品都配有其維修電路原理圖，在電路原理圖中通常會標有各種元器件的型號、主要參數等信息，根據該信息很容易進行識別。而且，有些電子產品電路板中在二極體附近會印有其型號標識，也很容易進行識別。

④ 通過簡單的測試來識別。根據矽二極體和鍺二極體的特點，可使用萬用表檢測其導通電壓的方法來判別其材料。例如，若實測二極體的導通電壓在0.2~0.3V內，則說明該二極體為鍺二極體；若實測在 0.6 ~ 0.7V 範圍內，則說明所測二極體為矽二極體。
