    泡泡網主板頻道8月29日 在早期的主板上，基本都搭配有CIR接口即紅外通信接口，只不過以前的PC應用主要還是辦公領域，家用也只是配了一個十幾寸的顯示器而已，一般都是近距離操作，根本用不到遙控功能，所以CIR接口也就慢慢的淡出了。但是，隨著平板電視的發展，屏幕的增大，家庭影院的普及成為了可能，同時給了HTPC足夠的生存土壤，HTPC也就慢慢流行起來了，PC遙控也就成為PC家電化的一個標誌，CIR接口的回歸也就大勢所趨了。

    CIR接口其實有兩個功能，一是接收紅外信號，通過相應的驅動和軟體就可以控制電腦，二是發送信號，利用軟體生成紅外代碼，通過CIR口外接紅外發射管就可以輸出控制信號，這樣子就可以用PC控制家電了，這也是家電智能化的一個方案。當然，目前階段，我們只是想給HTPC加個遙控功能而已。

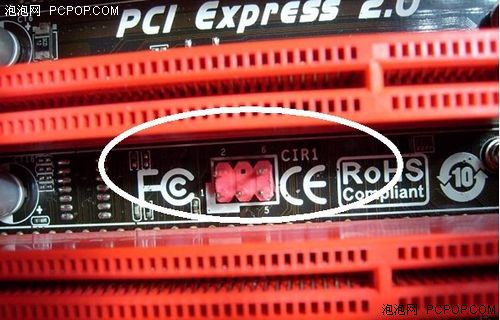

    先來看看這塊映泰880G主板的CIR接口，其中的1腳就是紅外輸入口，2、3腳接地，4腳空，5腳就是紅外輸出口，6腳電源。

    這是管腳定義圖，還有其它型號的，比如HS0038，不同的廠家管腳定義可能不一樣，但都能通用，只要調製頻率是38KHZ就行了。先焊上三根杜邦線，用熱縮管做好絕緣，一個簡簡單單的遙控接收頭就做好了，由於只是試驗性質，所以線並沒有做得很長！

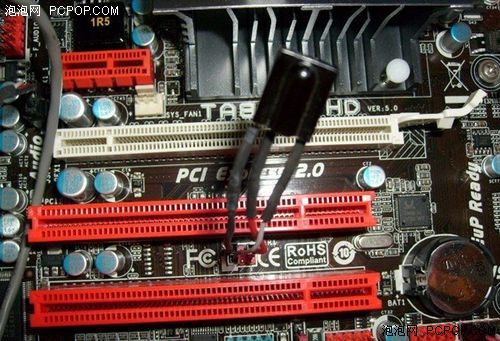

    安裝過程很簡單，插上就行，有防呆口，插反了是插不上去了，插好後還不能用。

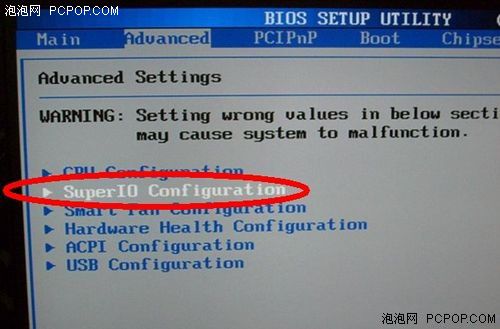

    先得進bois把遙控接口打開，開機按住DEL鍵進BOIS，選擇Advanced下的SuperIO Configuration。

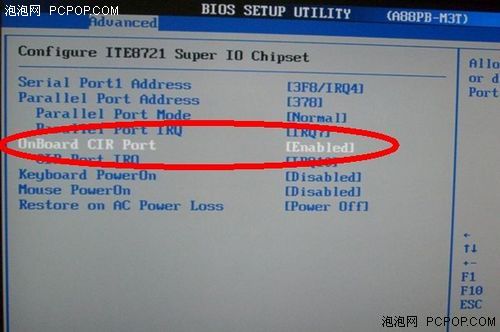

    接著選中Onboard Cir port，設為Enabled，bois會自動為該接口配置中斷IRQ，這樣子就完成了打開遙控接口設置了。

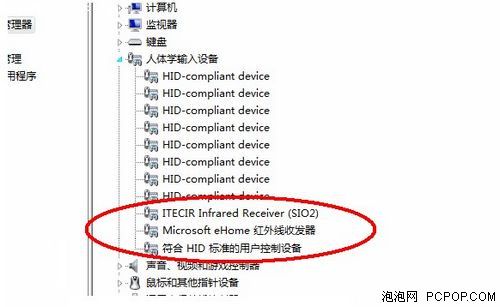

    剛才的遙控接口打開設置，F10保存退出後其實就已經能支持遙控開機了，只不過進入系統後還不能用，還得裝下驅動，驅動在光碟裡，找到CIR文件夾，setup就行了，這裡略過圖片，太簡單了。裝好驅動後打開設備管理器查看，系統多出了3個人體學設備，這三個設備都是對應紅外接口的，從其中的一個Microsoft Ehome上分析，其實這就是與微軟MCE遙控器完全兼容的遙控器了，事實使用的確如此。

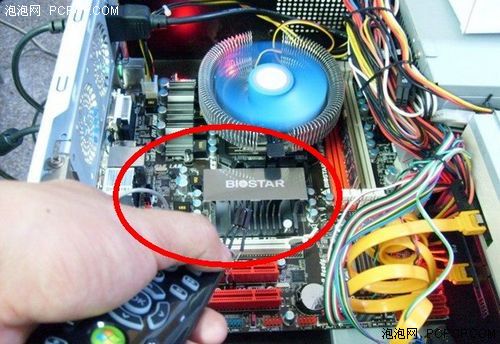

    又一個激動的時刻來了，給電源上電，拿起遙控器，手指輕輕的觸摸到了帶開機標誌那個按鈕那裡，一按，咦！咋沒反應，再按，還是沒反應，連續按，都沒反應，心情涼了一節。沉思中………………突然想到，這遙控功能在主板斷電後，重新上電要先手動開一下機才能激活遙控接口的，剛才就是在完全斷電的時候操作的，於是先手動開一下機，再關機，然後直接用遙控器對準接收頭，滿懷信心的把開機按鈕按了下去，風扇嗤的一聲轉了起來，YEAH！DIY遙控接收頭成功，再拿起映泰專用的高清遙控器，可以實現自定義開關機，一鍵開核，超頻，節能和遊戲，同時還有四個媒體中心選擇！

    編者按：這位高清發燒友居然把原配靠邊站，自己動手DIY遙控的接收頭，如果當你的接收頭不小心弄壞了的情況下，這位高清發燒友的這種DIY的方式也是可以值得各位去採納的。■
