應變電橋性能實驗（拉力壓力應變電橋10V配電10mV）

2023-08-08 16:46:49

產品應用

 稱重傳感器信號變送，

 克服分散採集、信號傳輸遠距離帶來的迴路串擾、強電幹擾問題

 實現模擬信號之間的互相自由連接

 模擬信號地線幹擾抑制

 非電量信號變送

 信號遠程無失真傳輸

 克服變頻器帶來的幹擾

產品特點：

 工業級溫度範圍: -40 ~ 85 ℃



電源、信號：輸入/輸出 3000VDC 三隔離

 PWR:5VDC，12VDC，15VDC，24VDC±10%單電源供電 >5V 供電的產品時內部有反接保護。

 產品向壓力應變橋電路提供高負載能力的基準電壓 5V 或 10V。

 0-10mV/0-20mV/0-±10mV/0-±20mV 等差分電壓信號輸入，國際標準信號 0-5V/0-10V/4-20mA 輸出。

 標準 DIN35 安裝 體積 80*70*25mm

 有較強的抗 EMC 電磁幹擾和抑制高頻信號空間幹擾特性

 使用環境：周圍環境中不得有大量灰塵、強烈振動衝擊，以及對元器件有腐蝕的氣體存在

產品概述：

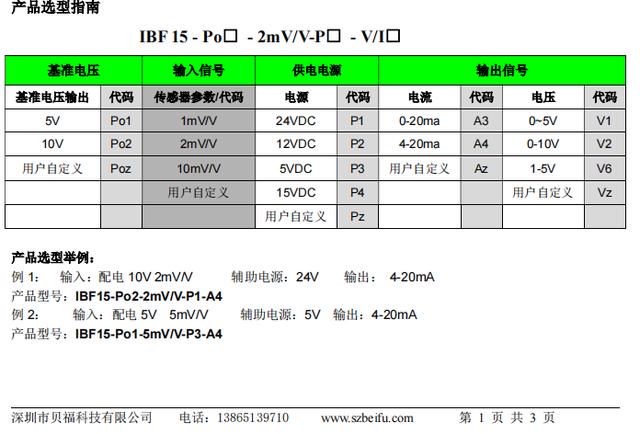

IBF15 壓力應變橋信號處理系列隔離放大器是一種將差分輸入信號隔離放大、轉換成按比例輸出的直流

信號導軌安裝變送模塊。產品廣泛應用在電力、遠程監控、儀器儀表、醫療設備、工業自控等行業。此系列

模塊內部嵌入了一個高效微功率的電源，向輸入端和輸出端提供隔離的電源和一個模擬信號輸出的光電耦合

隔離放大器，並且提供了一個高負載能力 40mA 的基準電壓源輸出，該產品大大簡化了用戶的設計。由於內

部採用了線性光電隔離技術相比電磁隔離具有更好的抗 EMC 幹擾和空間電磁幹擾。

電阻式應變式壓力傳感器是由電阻應變片組成的測量電路和彈性敏感元件組合起來的傳感器。當彈性敏感元件受到外界壓力作用時，將產生應變，粘貼在表面的電阻應變片也會產生應變，電阻值會發生變化。這樣彈性體的變形轉化為電阻應變片阻值的變化。

一般來說，把4個電阻應變片按照橋路方式連接，兩輸入端施加一定的電壓值，兩輸出端輸出的共模電壓隨著橋路上電阻阻值的變化增加或者減小。這種變化的對應關係具有近似線性的關係。找到壓力變化和輸出共模電壓變化的對應關係，就可以通過測量共模電壓得到壓力值。

通常使用四臂工作的全橋接法測量電橋有較高的靈敏度應變片式位移傳感器測量精度也較高，能起到溫度自動補償的作用。
