7種樁基檢測方法（樁基檢測的新技術）

2023-07-22 20:41:16

為加強我區建設工程基礎工程質量監督，杜絕樁基礎質量隱患，紮實推進2022年質量月活動，近期，建管中心對基礎階段項目，尤其多節樁基礎的項目，開展基樁完整性檢測技術——「磁測井法」抽檢工作。

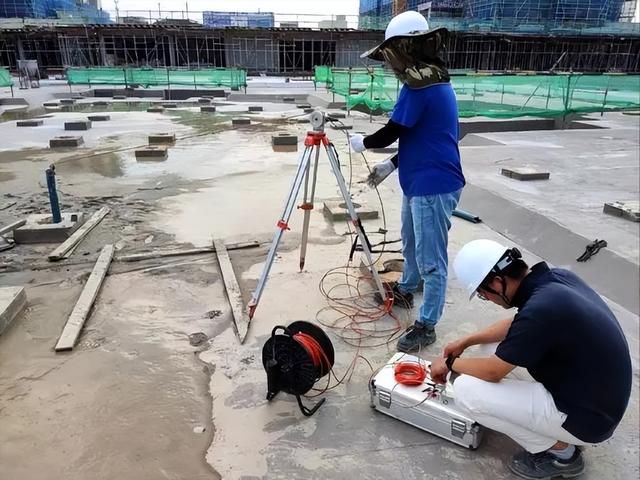

本次抽檢採用項目現場隨機選取的方式，在樁邊50cm左右處鑽孔並預埋PVC管，檢查PVC管是否暢通，同時將探管放入測試孔中，進行垂直分量磁感應強度測量，及時記錄並繪製深度-垂直分量曲線。檢測單位根據數值分析和結果評價，得出本次磁測井法檢測的樁長符合設計要求的結論。此次「磁測井法」抽檢不僅有效測出了管樁長度，確保基樁施工質量，同時驗證了施工單位資料的真實性。

求木之長者，必固其根本。樁基是結構的主要承重部分，其質量直接關係到結構的適用安全性及長久性。下一步，建管中心將常態化開展建築基樁樁長磁測井法監督抽檢工作，確保我區樁基工程施工質量，為推動我區建築業高質量發展發揮積極作用。

什麼是「磁測井法」？

近年來，隨著城市高層建築不斷增多，長、大樁基礎施工也成為工程質量監管的重點和難點。為加強我市建設工程基礎工程質量監督，杜絕採用多節樁基礎形式的工程項目打樁過程中質量隱患，2022年8月起，市住建局質安站在樁基工程報驗時，開始應用基樁完整性檢測技術——磁測井法，對樁基工程基樁樁長進行每周不少於2次的抽查複測，進一步保證樁基工程施工質量，確保建築整體安全性能。目前已應用「磁法」抽檢監督項目11個。

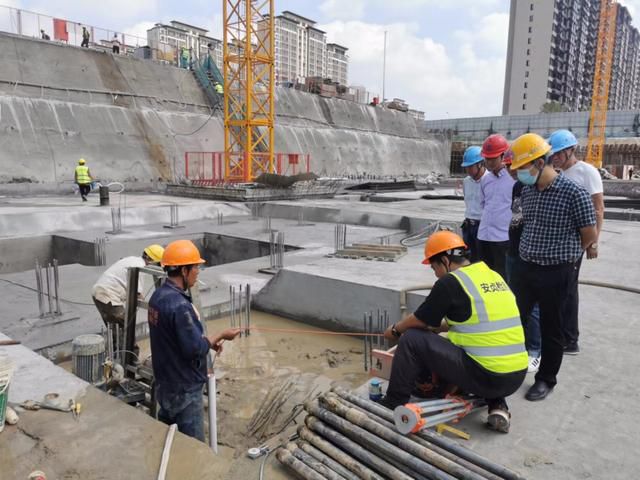

▲質安站組織技術研討

「磁測井法」優勢

影響樁基礎承載性能的兩個重要因素是設計樁長和樁身完整性，深基礎形式中的基樁設計長度較長時，施工中一般採用兩節或兩節以上的配樁形式以滿足設計要求。

傳統的「低應變法」檢測方便、快捷，但對於多節樁樁身完整性和樁長檢測具有較大的局限性。「磁測井法」可以彌補低應變法在樁長檢測方面的不足，能夠準確測定多節樁的配樁情況和實際樁長。

▲採用樁基礎形式的建築物示意圖

檢測原理

磁測井法是一種地球物理測井方法，用以尋找測井周圍磁性體並研究其分布和規模等。

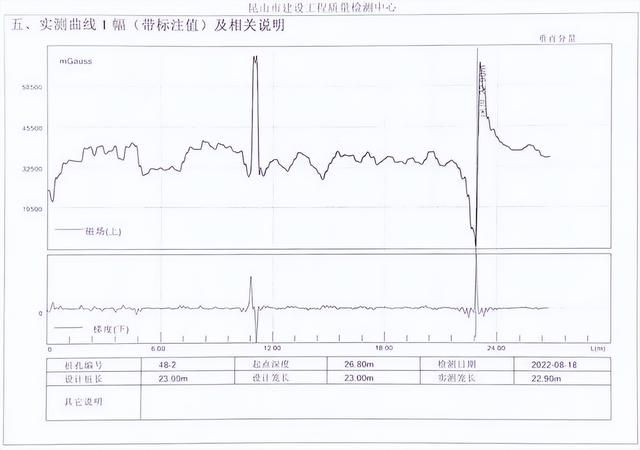

混凝土基樁樁身為鋼筋混凝土、預製混凝土樁，一般帶有樁頭鋼端板和樁尖。因鋼材是鐵磁性材料，與周圍介質間存在明顯的磁性差異。樁身鋼筋、樁頭鋼端板、樁尖處的鋼材在地磁場的磁化作用下，產生的磁感應強度疊加在正常場之上，使基樁周圍的磁場強度發生變化，形成延樁長方向的磁異常特徵。磁測井法就是根據磁場變化曲線以及磁異常梯度，來判斷多節樁配樁形式和實際樁長。

檢測方式

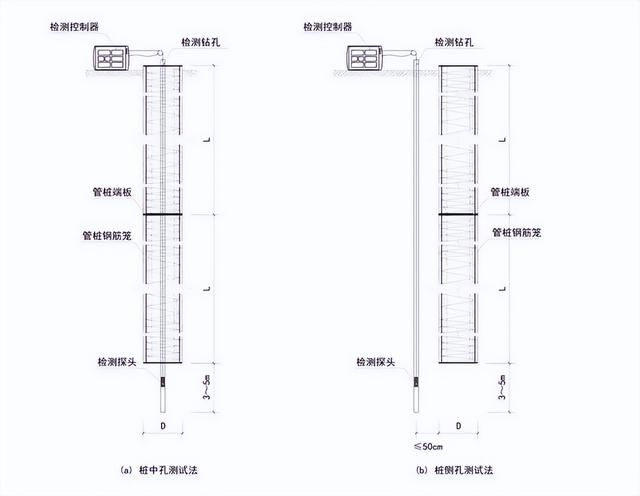

基於磁法的樁長檢測，在工程實踐中有兩種典型的檢測方式，分別為樁中孔測試法和樁側孔測試法，具體方案如圖所示（以鋼筋混凝土管樁為例）。
