一. 產品簡介

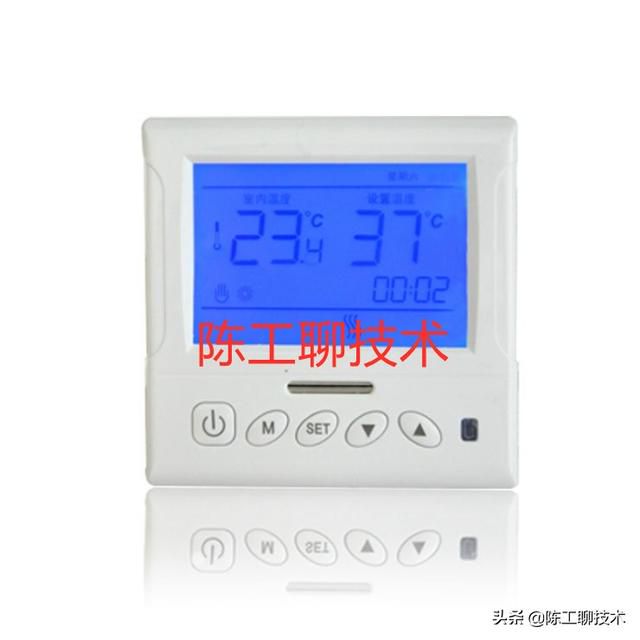

該房間溫控器採用微電腦控制技術,專為採暖設備開發研製,比較室內溫度和設定溫度的結果,通過繼電器控制採暖設備的啟停,以達到室內恆溫和節能的目的。

二, 技術參數

電源電壓:AC220V, 50/60Hz

定時誤差：<1%

負載：見接線圖

精確度：±0.5℃

溫度設定範圍：5℃-40℃

自身功耗： <1W

感溫元件：NTC熱敏電阻

外形尺寸：86*86*37mm (L*W*D)

三, 使用方法

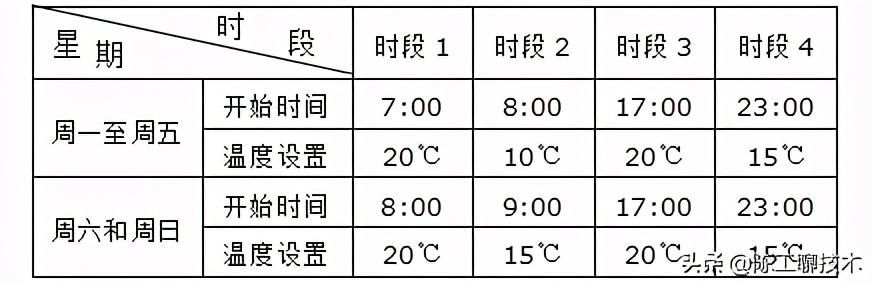

請注意：下表為"5 2"制熱編程模式下時段的開始時間與溫度初始數值表。

當需要更改時段的"開始時間"和"設置溫度"時:請切換至"5 2"制熱編程模式後,然後方可進行如下操作：按住設置鍵4秒鐘以上，界面進入編程模式設置，依次設置小時、分鐘、設置溫度。通過按一次設置鍵轉換。

在周一至周五4個時段設定完畢後，按設置鍵,進入周六、周日的4個時段設定，其操作方法同上。設定完畢後等待8秒退出設定,返回主界面。至此, "5 2"制熱編程模式下數值設定完畢。

注意：在按下設置鍵後,若在8秒鐘內無操作返回主界面。

四. 菜單模式

關機狀態下按住模式鍵4秒以上鬆開，進入菜單設置模式。然後每按一次模式鍵，屏幕出現1至6個數字的轉換，代表6個參數。按加鍵、減鍵來改變參數值。8秒不動作按鍵，自動跳回溫控器原狀態。

數字"1"--溫度校正界面，按加鍵、減鍵調整校正值，9℃到-9℃可調，默認為0℃。

數值"2"--防凍功能選擇界面,當圖標"--"顯現出來時表示防凍功能取消。按「加鍵」、「減鍵」設置防凍溫度;當防凍功能開啟後,室溫高於防凍溫度2℃後溫控器自動關閉;默認為取消防凍功能。

數值"3"--回差設置，設置開啟溫度與設置溫度的回差。如：在回差設定為"2"時，當溫控器處於制熱狀態時，溫度上升到22℃後，制熱設備關閉。出廠默認的回差設置值為"1"。

數值"4"--設置溫度上限值調整，通過加鍵、減鍵調整，最高可到40℃，最低可到10℃，默認35℃。

數值"5"--設置溫度下限值調整，通過加鍵、減鍵調整，最高可到35℃，最低可到5℃，默認10℃。

數值"6"--單雙傳感器設置：通過加鍵、減鍵調整，"S1"表示單傳感器內置，"S2"表示雙傳感器選擇。"S3"表示單外置傳感器選擇。

五, 安裝注意事項

1．請切記在安裝前關閉電源。

2．在室內找一個溫度穩定，而且沒有靠近進門處或空調裝置的地方。

3．在你安裝之前,必須查看系統電路圖，根據接線圖連接電路。

4．根據詳細的功率說明使用，禁止超載。

六、溫控器設置技巧

溫控器不輸出，加熱設備不工作 ：

內置探頭測溫顯示90-99度 ：

關機狀態，長按模式鍵6秒後屏幕顯示室內溫度0 數值1 按右邊的加減鍵把室內溫度調整成3 單擊開關機鍵保存，再次開機，就會正常顯示（針對D202 D203 D208 D301 D302機型）

編程模式與時間不相符：

當設置編程模式時，第一編程時段從凌晨0.15分開始 一直到夜間23.45分結束。當前時間設置方法：關機狀態下按設置鍵四秒，進入時鐘設置，依次為時、分鐘的設置。

探頭選擇：

單雙傳感器設置：通過加鍵、減鍵調整，"S1"表示單傳感器內置，"S2"表示雙傳感器選擇。"S3"表示切換到單外置探頭控溫選擇。（在不連接外置探頭的情況下，需要進入設置選擇將默認值"S2"調整成"S1"）

進入傳感器設備方法：關機狀態下按住模式鍵4秒以上鬆開，進入菜單設置模式。然後每按一次模式鍵，屏幕出現1至6數字的轉換，代表6個參數。按加鍵、減鍵來改變參數值。數值6為單雙傳感器設置選項。

設置溫度無法調整：

菜單模式下數值4數值5為溫度上限溫度下限設置，如無法調整，進入菜單模式下對數值4 數值5溫度上限下限調整。
