小生才疏學淺,文章中難免有錯誤的地方,希望路過的大神可以批評指正。
作者:七田小溪
來源:「影海泛舟」公眾號

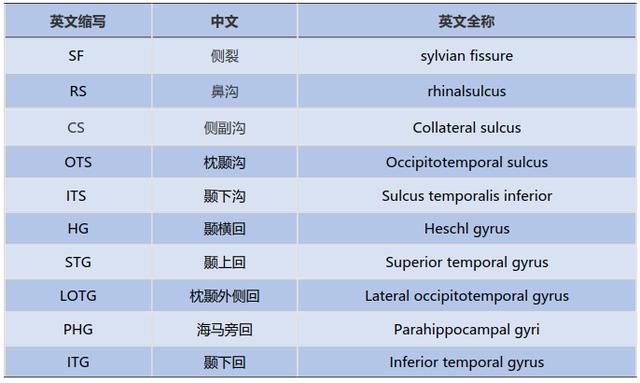

閱讀本文之前有必要先熟悉一下顳葉解剖結構的英文縮寫:

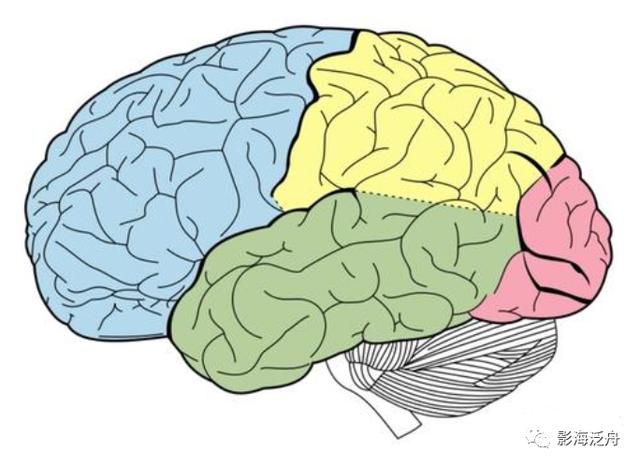

顳葉解剖(側面觀):枕葉、頂葉與顳葉之間由兩條虛擬的線分開(黑實線)。

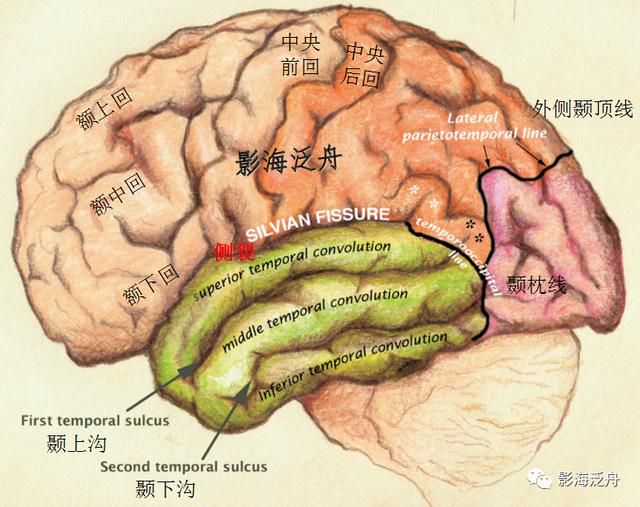

圖:外側顳頂線是頂枕溝上緣與枕前切跡(枕極向前下約4cm處)的連線,顳枕線是外側裂末端與真顳線中點的連線。這兩條虛擬線在這幅模式圖上更容易看懂。

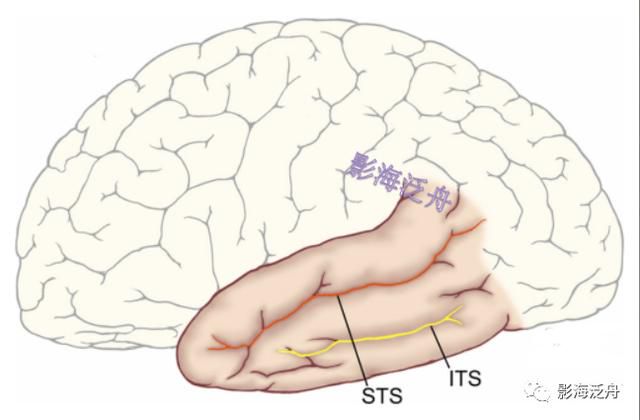

顳葉外側面觀:顳上溝(橙色)和顳下溝(黃色)將顳上回、顳中回和顳下回分開。顳橫回由顳上回內側突出,表面看不到。
顳葉外側面觀(去掉表面的皮層):顳上回、顳中回和顳下回完全暴露出來。

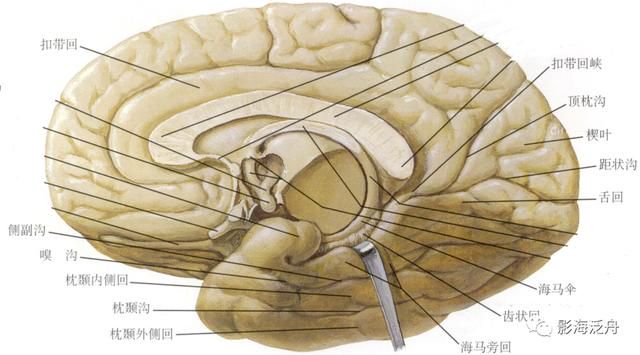

顳葉內側面觀:【圖片來源奈特解剖(第3版)】海馬旁回與枕葉下部靠內的舌回相鄰,這兩個相連的腦回一起被稱為枕顳內側回(the medial occipitotemporal gyrus),枕顳內側回和枕顳外側回以側副溝為界。按這句話的描述,上圖標註的枕顳內側回是錯誤的!

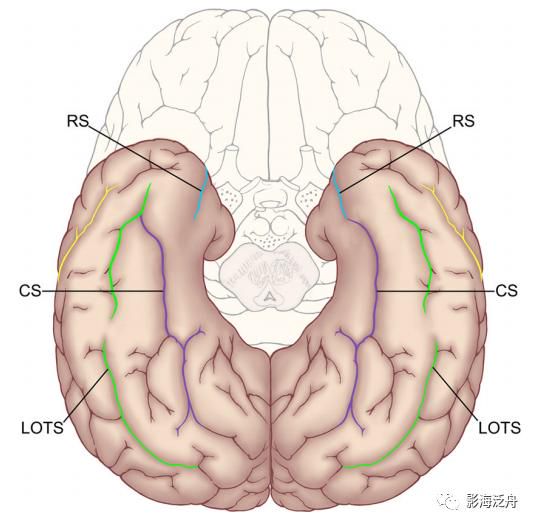

顳葉解剖(底面觀):鼻溝(RS)(淺藍色)、側副溝(CS)(紫色)和枕顳溝(LOTS)(綠色)。枕顳溝是沿顳葉基底部分離顳下回和枕顳外側回的不連續腦溝。鼻溝和枕顳溝在顳葉底部的前端呈前後走行,二者幾乎是平行的。側副溝被認為是幾個單獨腦溝的複合體,變異較大。顳下溝(ITS)的前端(黃色)有時可以從外側看到。
顳葉解剖(底面觀):【圖片來源奈特解剖(第3版)】同樣是奈特的圖譜,那麼這幅圖標註的枕顳內側回和枕顳外側回是對還是錯?不著急,看下邊這幅圖 ↓

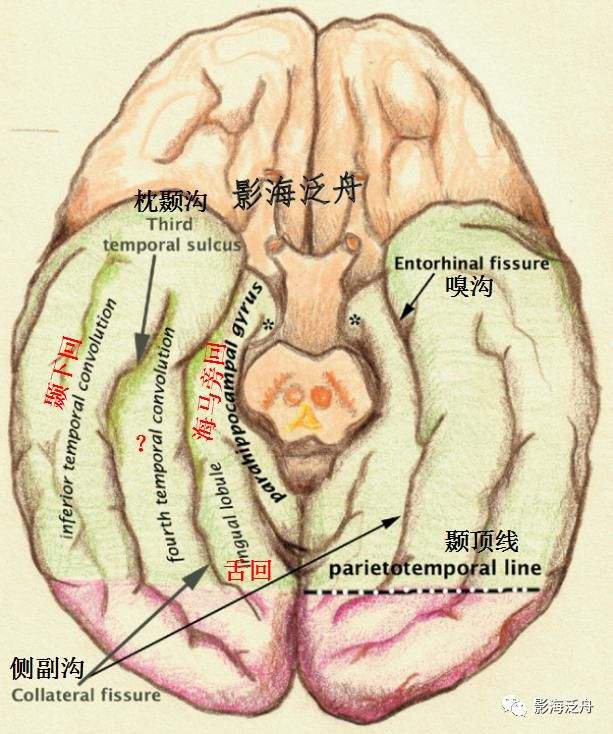

顳葉解剖(底面觀):海馬旁回與枕葉下部靠內的舌回相鄰,這兩個相連的腦回一起被稱為枕顳內側回。這幅圖是完全符合這句話所描述的,因此是對的,紅色問號按道理應該是LOTG枕顳外側回,是否是這樣呢?繼續往下看 ↓

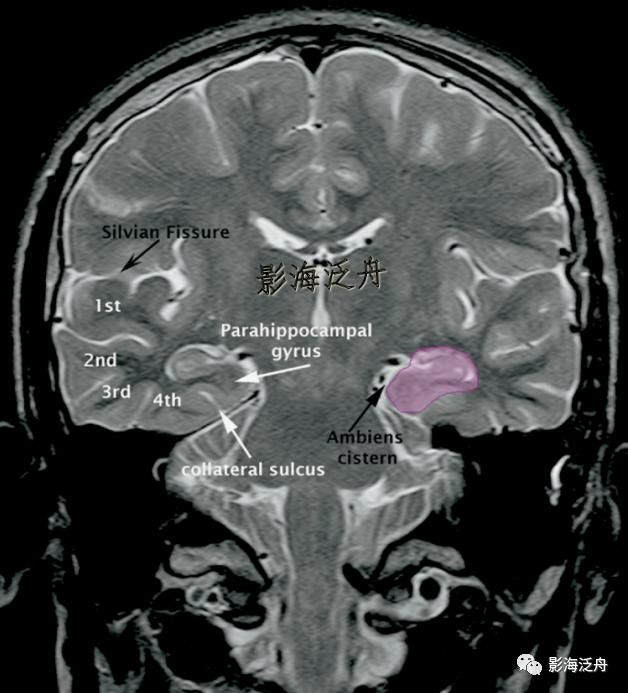

圖:這幅MR冠狀位圖像和上一幅圖來自同一篇文獻,圖中標記的「4th」和上一幅圖中的「fourth temporal convolution」是一個解剖結構,可以和後邊的其它圖對照,這個「4th」就是LOTG枕顳外側回。
至此,可以理清楚:枕顳內側回是海馬旁回後部和緊鄰的舌回共同構成的,和外側的LOTG以側副溝為界分開。

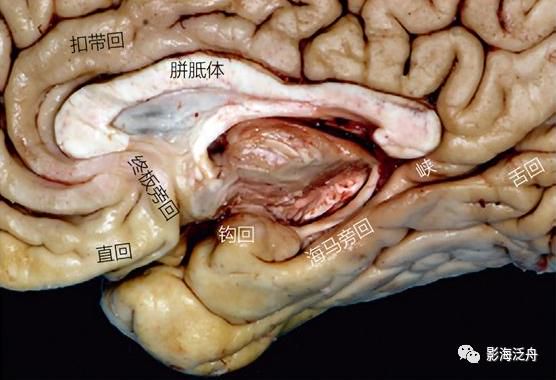

[圖片來源:Imaging of the brain-2012]:這兩幅實體解剖圖更能說明枕顳外側回和枕顳內側回的關係,建議有時間多看看。註:枕顳外側回=梭狀回。

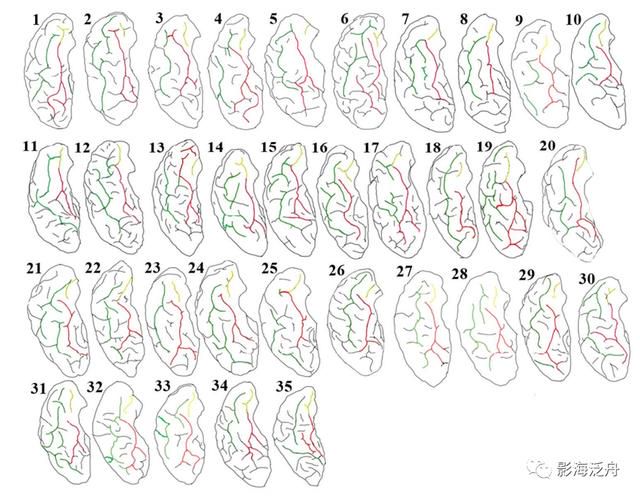

圖:事實上,顳葉基底部的腦溝相比於其它腦葉存在著更為顯著的變異,要想熟練區分這些腦溝需要花很長時間訓練,解剖學起來就是這麼枯燥。

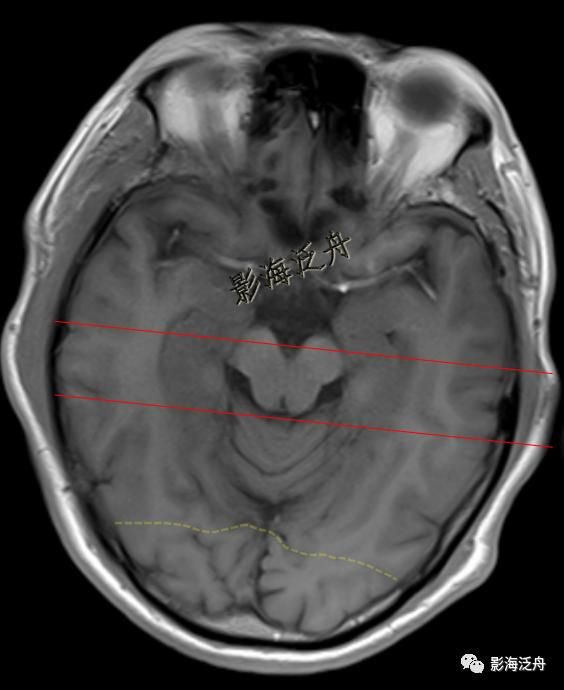

圖:兩根紅線代表下邊兩幅冠狀位MR的切面(顳葉前部和中部),後邊黃虛線為頂枕溝。

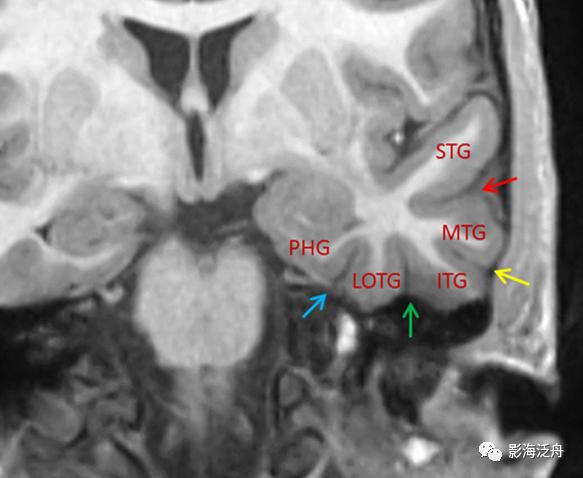

顳葉前部冠狀位:依次為顳上回(STG)、顳上溝(紅箭)、顳中回(MTG)、顳下溝(黃箭)、顳下回(ITG)、枕顳溝(綠箭)、枕顳外側回(LOTG)、鼻溝(藍箭)、海馬旁回(PHG)。注意海馬旁回位於海馬下方。

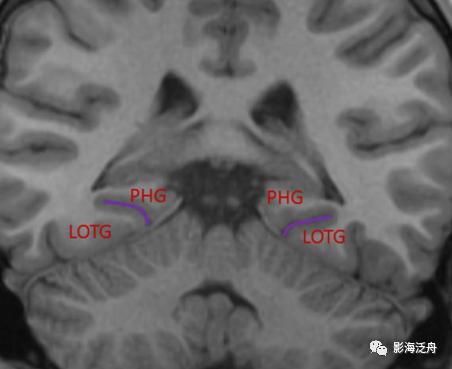

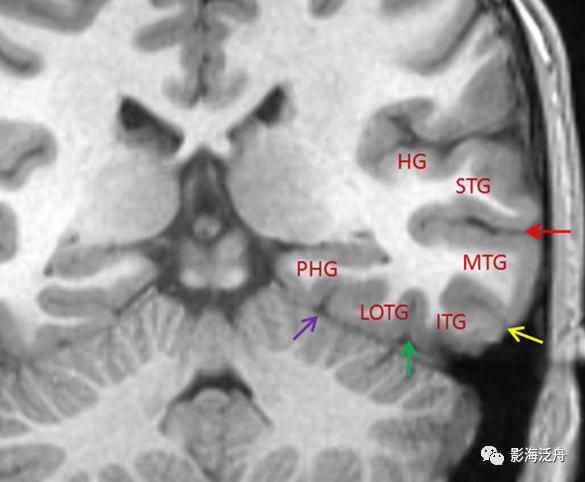

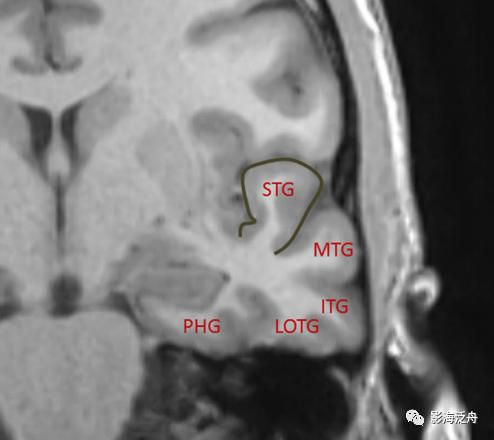

顳葉中部冠狀位:顳上溝(紅箭)、顳下溝(黃箭)、枕顳溝(綠箭)和側副溝(紫箭)。顳橫回(HG)和顳上回(STG)呈帽狀外觀。顳中回(MTG)、顳下回(ITG)、枕顳外側回(LOTG)和海馬旁回(PHG)由外向內依次排列。

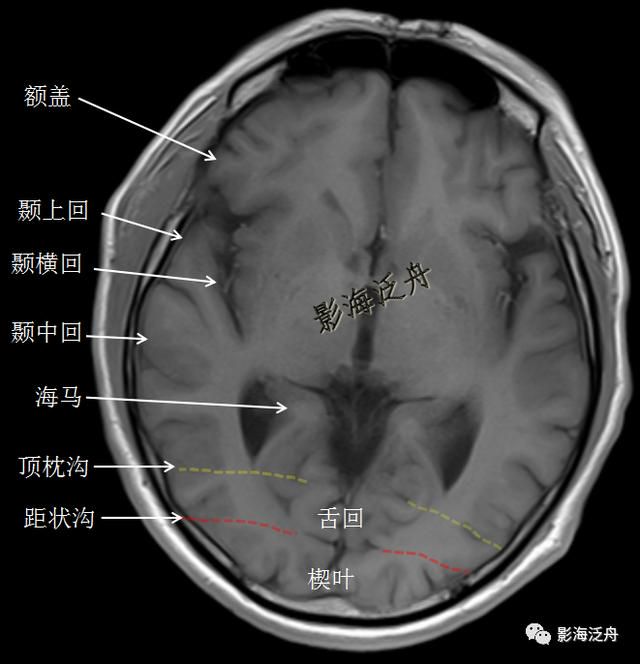

圖:這幅圖我標註的解剖結構不是很多,但都是非常實用的,不信你可以搜索一下這類講腦MR解剖的文章,一到顳葉層面好多內容就選擇性忽略了。

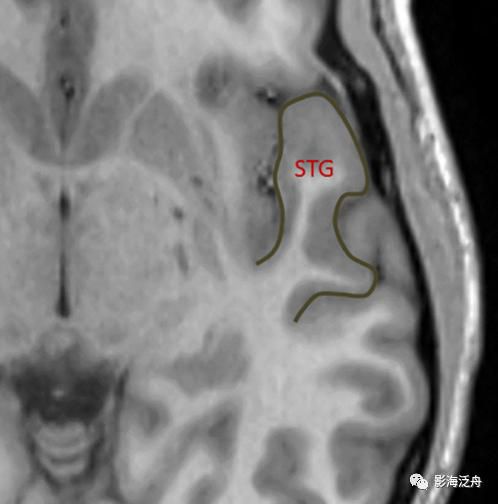

尖顳上回徵:軸位圖顯示顳上回(棕色)呈尖角樣蓋在島葉上。ITG顳下回、LOTG枕顳外側回、MTG顳中回、PHG海馬旁回。

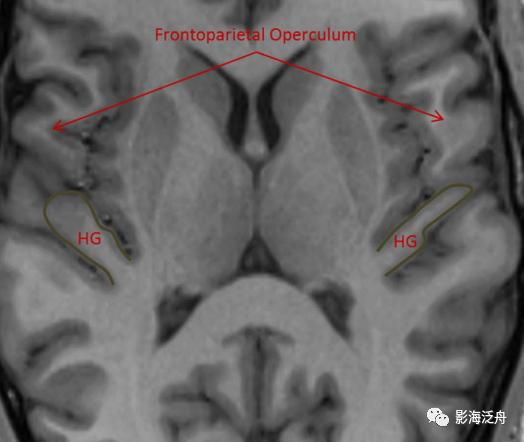

後島角徵(posterior insular corner signs):代表雙側顳橫回(棕色)。

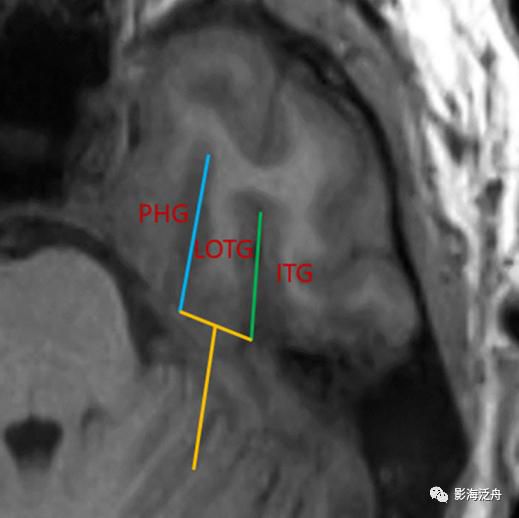

魚叉徵:淺藍色的鼻溝位於內側,綠色的枕顳溝位於外側,黃色線條只是為了湊出魚叉的形狀,並非真實存在。由內向外依次為海馬旁回(PHG)、枕顳外側回(LOTG)和顳下回(ITG)。

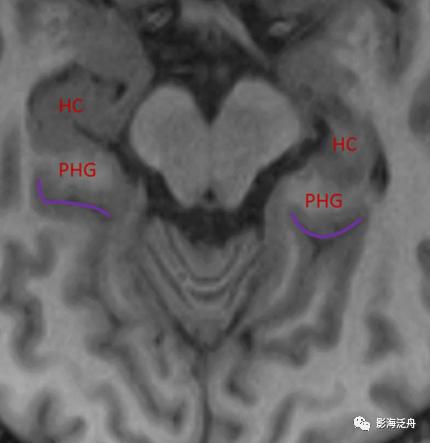

託腮板徵:橫斷位圖像上,兩側側溝(CS)形成的託腮板樣結構(紫線),海馬旁回(PHG)位於「託腮板」正前方,再往前是海馬(HC)。
,
