尺寸公差，是零件加工精度的重要內容之一，在工程製圖中，需要重點掌握：尺寸公差代號的含義及在圖形中的標註方法。解釋尺寸公差代號的含義，你只需要按這個方法「套」，就可以了。下面舉例說明。

【尺寸公差符號識讀實例1】

【第一種形式】

公稱尺寸 基本偏差 公差等級

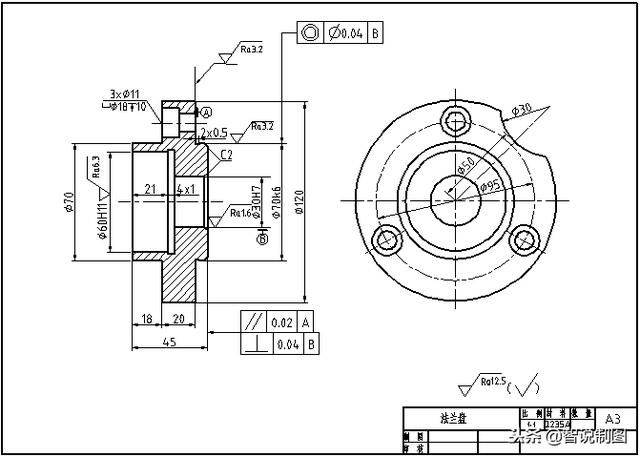

這是尺寸公差帶的標註形式。圖中法蘭盤採用了這種標註形式。

例如圖中的Φ60H11，其含義是：公稱尺寸Φ60 ， 基本偏差 H ， 公差等級IT11。

（其它的請讀者自己找。）

那麼，這種標註，有什麼特點？

優點：配合精度明確,標註簡單,便於與裝配圖對照。

缺點：數值不直觀，要通過查表計算其極限尺寸。

用途：適用於量規檢測的尺寸和大量生產。

【尺寸公差符號識讀實例2】

【第二種標註形式】

公稱尺寸 上、下偏差

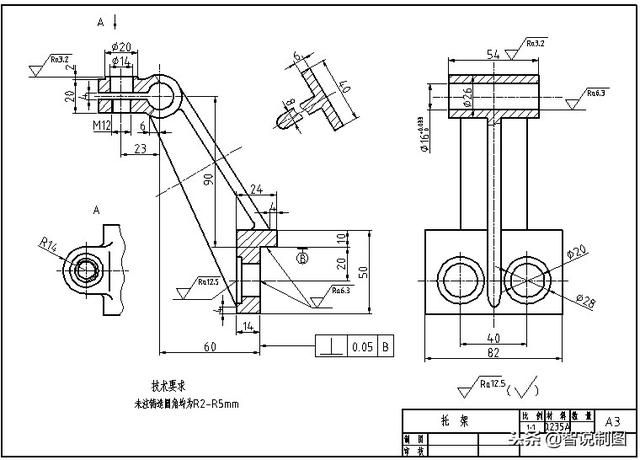

這種形式標註極限偏差，即上、下偏差。例如下圖中：Φ16，上偏差 0.033，下偏差為0.

>>注意：

那麼，這種標註，有什麼特點呢？

優點：數值直觀,便於用萬能量具檢測，很方便計算上極限尺寸和下極限尺寸，上圖中，上極限尺寸為Φ16.033，下極限尺寸Φ16。

缺點：標註複雜，

用途：試製單件及小批生產用此法較多。

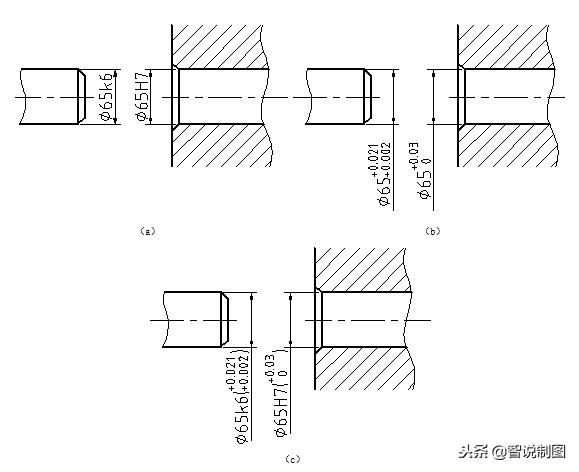

【第三種形式】

基本尺寸 公差帶代號 上、下偏差，

這種形式：既標註公差帶代號，又標註極限偏差。

>>注意：

那麼，這種標註，有什麼特點呢？

優點：有明確配合精度又有公差數值，

缺點：標註最複雜，

用途：適用於生產規模不確定的情況。

比較這三種形式，可以看出，這三種標註形式各有優點和缺點，適用不同的場合。所以很少看到三種形式都出現在同一張圖中的情況。
