頂管施工的原理和流程(頂管施工就這3種方法)
2023-08-11 03:28:14 1
頂管施工是繼盾構施工之後而發展起來的一種地下管道施工方法,它不需要開挖面層,並且能夠穿越公路、鐵道、河川、地面建築物、地下構築物以及各種地下管線等。頂管施工藉助於主頂油缸及管道間中繼間等的推力,把工具管或掘進機從工作井內穿過土層一直推到接收井內吊起。與此同時,也就把緊隨工具管或掘進機後的管道埋設在兩井之間,以期實現非開挖敷設地下管道的施工方法。解決了管道埋設施工中對城市建築物的破壞和道路交通的堵塞等難題,在穩定土層和環境保護方面凸顯其優勢。這對交通繁忙、人口密集、地面建築物眾多、地下管線複雜的城市是非常重要的,它將為城市創造一個潔淨、舒適和美好的環境。
頂管施工百科
頂管施工就是非開挖施工方法,是一種不開挖或者少開挖的管道埋設施工技術。頂管法施工就是在工作坑內藉助於頂進設備產生的頂力,克服管道與周圍土壤的摩擦力,將管道按設計的坡度頂入土中,並將土方運走。一節管子完成頂入土層之後,再下第二節管子繼續頂進。其原理是藉助於主頂油缸及管道間、中繼間等推力,把工具管或掘進機從工作坑內穿過土層一直推進到接收坑內吊起。管道緊隨工具管或掘進機後,埋設在兩坑之間。
它的技術要點在於糾正管子在地下延伸的偏差。特別適用於大中型管徑的非開挖鋪設。具有經濟、高效,保護環境的綜合功能。
這種技術的優點是:不開挖地面;不拆遷,不破壞地面建築物;不破壞環境;不影響管道的段差變形;省時、高效、安全,綜合造價低。
該技術在我國沿海經濟發達地區廣泛用於城市地下給排水管道、天燃氣石油管道、通訊電纜等各種管道的非開挖鋪設。它能穿越公路、鐵路、橋梁、高山、河流、海峽和地面任何建築物。採用該技術施工,能節約一大筆徵地拆遷費用、減少對環境汙染和道路的堵塞,具有顯著的經濟效益和社會效益。
常見四種頂管施工技術
1、刃口推進工法

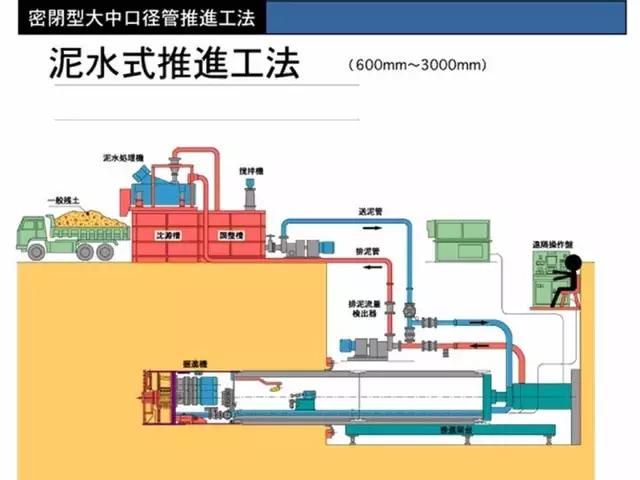

2、泥水推進工法
1)通過刀盤以及頂速平衡正面土壓力,調節循環水壓力用以平衡地下水壓力。2)採用流體輸送切削入泥倉的土體,頂進過程中不間斷,施工速度快。
3)無需地盤改良或降水處理,施工後地表沉降小。
3、土壓式推進工法
1)通過向切削倉內注入一定比例的混合材料,使得充滿泥倉的泥土混合體平衡正面土壓以及地下水壓力。
2)無需泥漿泵等後部配套裝置,整機造價低廉。
3)無需泥漿處理,施工成本低。
4、泥濃式推進工法
1)可以不加破碎地排出孔徑約為頂管機直徑1/3的礫石
2)採用了二次注漿方法,大大地減少了磨阻力,適合長距離頂進
