原創作者:張向榮
同學們大家好,今天來講講空心樓蓋的相關知識。很多同學可能做過空心樓蓋,很多還沒有接觸過。還沒有見過的同學可以先看看,沒準以後的你做的工程就有空心樓蓋。
空心樓蓋是一種新技術,性能價格比較優越,更符合高技術水平的結構體系,具有巨大的社會經濟價值,有著廣泛的運用前景。
一、什麼是空心樓蓋?
現澆混凝土空心樓蓋就是按一定規則放置埋入式內模後,經現場澆築混凝土而在樓板中形成空腔的樓蓋。
「內模」即為埋置在現澆混凝土空心樓蓋中用以形成空腔且不取出的物體。

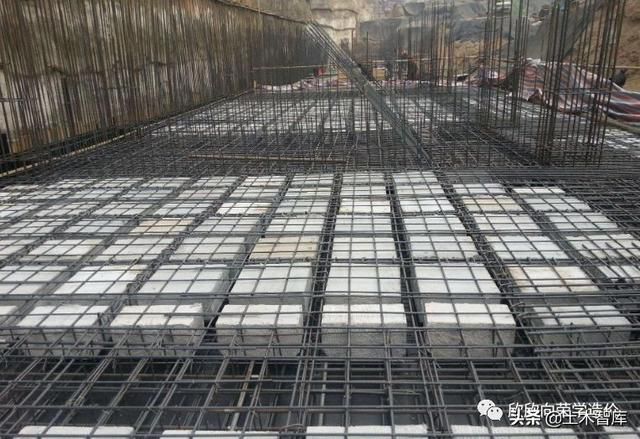

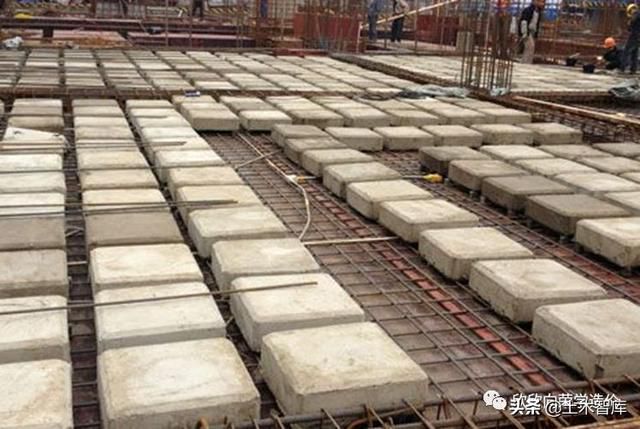

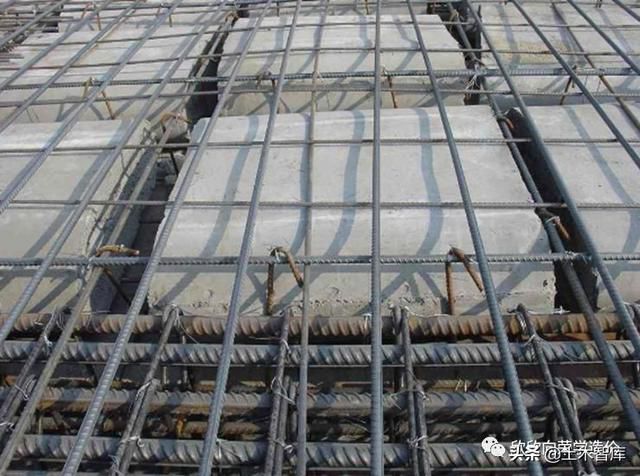

現場圖片如下圖。

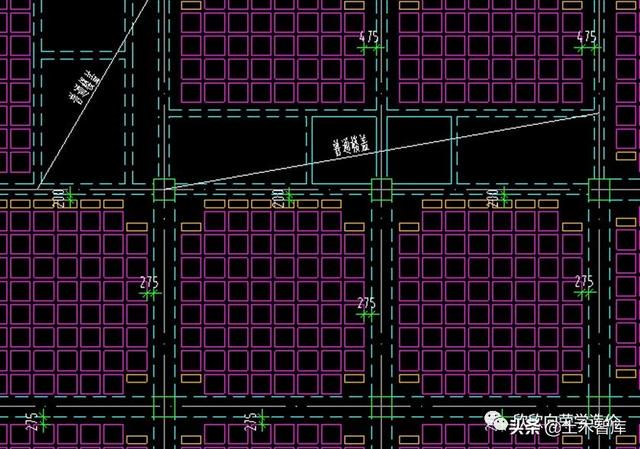

在圖紙中表現為下圖,網格狀的內模布置圖。
主要原理:
現澆混凝土空心樓蓋技術是通過在平板內部埋置輕質的內模,達到在增加板的計算高度的情況下,不增加結構的自重,從而最終達到減少鋼筋數量,減少混凝土用量,降低工程造價的目的。
空心樓蓋既有板式樓蓋的傳力特性,又與梁式樓蓋自重相當,且各部分應力水平相對較低,無過分內力集中區域,鋼筋分散,具有更高的安全性。
二、空心樓蓋內模的類別
內模除應滿足規格和外觀質量要求外,尚應具有符合施工要求的物理力學性能。內模材料中氯化物和鹼的含量應符合現行有關標準的規定,且不應含有影響環境保護和人身健康的有害成份。
內模可採用空心的筒芯、箱體,也可採用輕質實心的筒體、塊體等。
1、蜂巢芯
按一定規則放置埋入式內模後,經現場澆築砼而在樓板中形成空腔的樓蓋。根據是否有底板,可以將蜂巢結構分為兩種:有底板、無底板。
2、GBF高強薄壁管
現澆混凝土GBF薄壁管空心樓蓋是一種由暗梁和非抽芯式空心樓板組成的樓蓋;暗梁與樓層等厚,從而增大空間的使用高度,減少結構的自重,在不採用預應力的情況下,使結構能滿足大開間、大跨度的要求,達到降低成本的目的,特別適用於大開間公共建築。
3、薄壁方箱
薄壁方箱空心樓蓋即由按一定規則布置的空腔,取代樓板中間效率不高的砼,形成雙向抗剪剛度與抗彎剛度相同的雙向空心樓板,薄壁方箱按材質分為無機類、PPE、高注合金三大類。
4、建築模殼結構
密肋梁樓板模殼結構:由預製構件「模殼」與後澆密肋梁連接成梁、板合的整體;模殼是用於鋼筋混凝土現澆密肋樓板的一種工具式模板。
三、空心樓蓋特點
此種樓板由於較為平整,沒有凸出的主梁和次梁,使分隔牆的任意布置成為可能,空間更加開闊美觀,這對經常需要變動間隔的公共建築尤為適合。
1、優點
綜合造價最低
大跨度建築採用該結構體系後,可以減少鋼筋、混凝土的總用量,減少基礎荷載,降低層高,無需吊頂裝飾,加快施工進度,經過多種方案比較,現澆混凝土空心樓蓋方案最為經濟。
節省材料
對大跨度建築而言,與一般樓板體系比較,鋼筋混凝土造價降低,模板損耗降低,節省豎向水、電、電梯、空調、內牆、外裝飾費用。
適用範圍更廣
該項技術適用於大跨度、大荷載、大空間的建築。如:大跨度的住宅樓、辦公樓、醫院、體育館、商場、教學樓等,尤其適用於人防頂板。
隔音效果佳
該樓蓋採用封閉空腔成孔技術,抑制了上下樓層噪音的傳遞,克服了上下樓層噪音的幹擾,樓蓋隔音率大於45分貝。而這個優點是其它樓蓋所不具有的。
隔熱、保溫,節能省地
封閉空腔減少了樓板熱量的傳遞,使隔熱、保溫性能得到顯著的提高,對於採用空調的建築來說,大大降低了空調使用費,從而節約了能源。又由於不設明梁,降低了層高。
抗震性能好
由於現澆混凝土空心樓蓋比普通樓板厚,增強了樓板的整體剛度,同時板內砼體積的大幅抽空,減輕了自重。故與一般平板相比,其具有自重輕、抗震性能好的特點。
縮短工期
施工簡便,速度快,降低施工成本,縮短工期。
2、缺點
1、房間開間、進深較小的建築不宜採用現澆鋼筋混凝土空心樓蓋。
2、相關設計、製作、施工規範還有待完善。
3、空心管的製作工藝還有待改善。
4、混凝土薄壁箱體空心樓蓋易漏水,且修補不便。混凝土薄壁箱體空心樓蓋的樓板厚度一般為10㎝左右,止水路徑較短。
四、空心樓蓋適用範圍
空心樓蓋適用於現澆鋼筋砼或預應力鋼筋砼的樓蓋、屋蓋、牆體、基礎底板以及橋梁使用。
1、空心樓蓋適用於辦公樓宇、倉庫廠房、地下車庫、立交橋、大型商場、學校教學樓以及圖書館等大跨度的建築。2、需靈活間隔或經常改變使用用途的建築,如:賓館、娛樂場所、住宅、公寓等。3、採用集中式空調的建築。4、有特殊隔音、保暖要求的建築。今天給大家講解一下空心樓蓋這種工藝的做法概念,讓大家有所了解。現在軟體也可以處理空心樓蓋了,以後有案例工程會繼續講講這樣的工程怎麼做。
